Стартер (для 1,6 квт) разборка. Camry ASV50
СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ
СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ
СНИМИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА
СНИМИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА
СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ
СНИМИТЕ РЕЗИНОВОЕ УПЛОТНЕНИЕ
СНИМИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ
Стартер (Для 1,6 Квт) -- Разборка |
| 1. СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ |

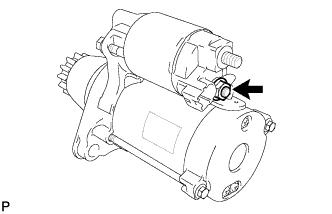

Отверните гайку и отсоедините вывод от втягивающего реле стартера в сборе.

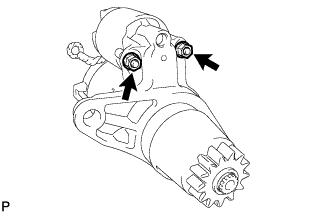

Прижимая втягивающее реле стартера к ремкомплекту стартера, отверните 2 гайки.
Снимите втягивающее реле стартера.
| 2. СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ |

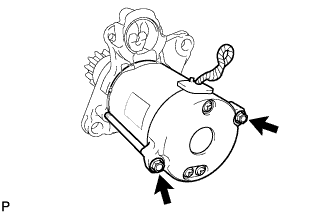

Выверните 2 стяжных болта и извлеките статор стартера в сборе вместе с крышкой со стороны коллектора стартера в сборе.

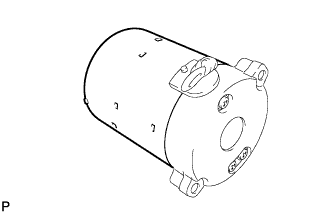

Снимите статор стартера в сборе с крышки со стороны коллектора стартера в сборе.
| 3. СНИМИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА |

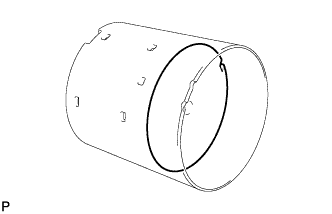

Снимите со статора контактный диск якоря стартера.
| 4. СНИМИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА |

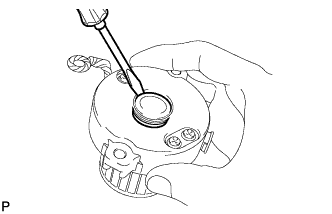

С помощью отвертки снимите крышку со стороны коллектора.
| 5. СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ |

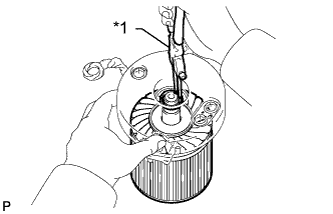

С помощью съемника стопорных колец снимите пружинное стопорное кольцо и шайбу.
Обозначения на рисунке*1
| Съемник стопорных колец
|
Отсоедините якорь стартера от крышки со стороны коллектора.
- ПРИМЕЧАНИЕ:
- Не допускайте падения якоря стартера.
| 6. СНИМИТЕ РЕЗИНОВОЕ УПЛОТНЕНИЕ |

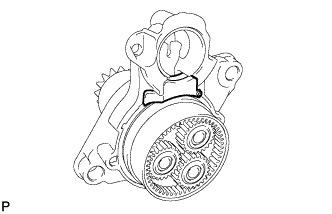

Снимите резиновое уплотнение с втягивающего реле стартера.
| 7. СНИМИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ |

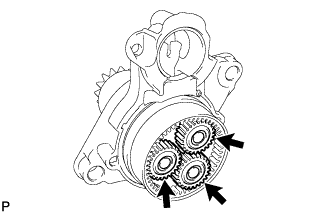

Снимите 3 шестерни планетарной передачи с втягивающего реле стартера.
