Стартер -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.
 |
| 4. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ |
Отверните 2 гайки и снимите крышку двигателя № 1.
 |
| 5. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.
 |
| 6. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
Отсоедините разъем и зажим жгута проводов от крышки воздушного фильтра.
 |
Ослабьте зажим шланга и отсоедините крышку воздушного фильтра от шланга воздушного фильтра.
Выверните 2 болта и снимите крышку воздушного фильтра.
| 7. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
| 8. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |

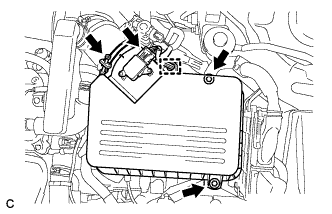

Отсоедините зажим жгута проводов.
 |
Выверните 3 болта и снимите корпус воздушного фильтра в сборе.
| 9. СНИМИТЕ СТАРТЕР В СБОРЕ |

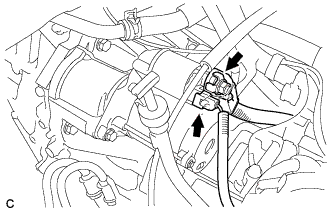

Отсоедините разъем.
 |
Откройте заглушку контакта, отверните гайку и отсоедините провод стартера.

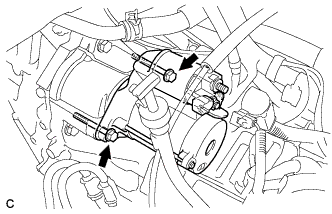

Выверните 2 болта и снимите стартер в сборе.
 |
