Стартер (Для 1,6 Квт) -- Проверка |
| 1. ПРОВЕРЬТЕ СТАРТЕР В СБОРЕ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Так как при выполнении данной проверки по кабелю протекает значительный ток, следует использовать провод большого сечения. В противном случае провод может нагреться и стать причиной травмы.
- ПРИМЕЧАНИЕ:
- Чтобы не допустить перегорания обмотки, данные испытания должны выполняться в течение 3-5 секунд.
Выполните испытание втягивания.
Отсоедините вывод от контакта C.

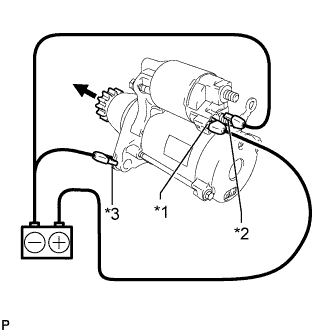

Подсоедините аккумуляторную батарею к втягивающему реле стартера, как показано на рисунке. Убедитесь, что ведущая шестерня муфты выдвигается.
Если ведущая шестерня муфты не перемещается, замените втягивающее реле стартера в сборе.Обозначения на рисунке *1 Контакт 50 *2 Контакт C *3 Кузов
Выполните испытание удержания.

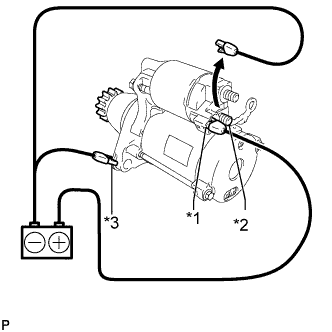

Оставьте батарею подключенной так же, как при рассмотренном выше испытании втягивания, но отсоедините отрицательный (-) вывод от контакта C. Убедитесь, что ведущая шестерня остается в выдвинутом состоянии.
Если ведущая шестерня муфты возвращается внутрь, замените втягивающее реле стартера в сборе.Обозначения на рисунке *1 Контакт 50 *2 Контакт C *3 Кузов
 |
Проверьте возврат ведущей шестерни муфты.

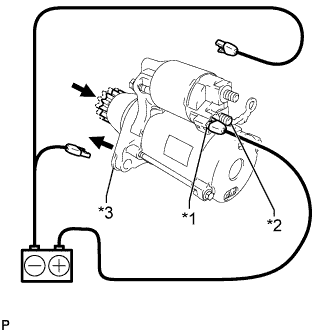

Отсоедините отрицательный вывод (-) от корпуса стартера. Убедитесь, что ведущая шестерня муфты возвращается внутрь.
Если ведущая шестерня муфты не возвращается, замените втягивающее реле стартера в сборе.Обозначения на рисунке *1 Контакт 50 *2 Контакт C *3 Кузов
 |
Выполните эксплуатационное испытание без нагрузки.
Подсоедините вывод к контакту C и закрепите его гайкой. Следите за тем, чтобы вывод не был соединен с массой.
- Момент затяжки:
- 10 N*m{102 kgf*cm, 7 ft.*lbf}

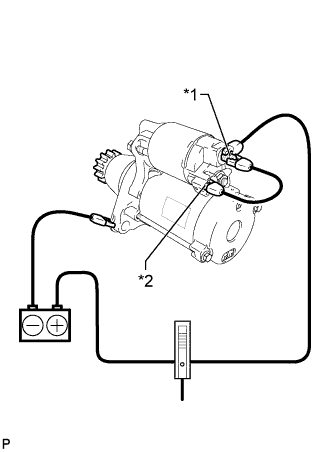

Обозначения на рисунке *1 Контакт 30 *2 Контакт 50 Зажмите стартер в тисках.
Подсоедините аккумуляторную батарею и амперметр к стартеру, как показано на рисунке.
Убедитесь, что стартер вращается плавно и непрерывно с ведущей шестерней, выдвинутой наружу. Затем измерьте ток.
- Номинальный ток:
- Не более 90 A при 11,5 В
 |
| 2. ПРОВЕРЬТЕ ПУСКОВУЮ МУФТУ |

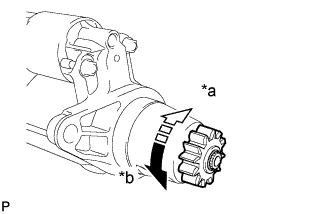

Проверьте пусковую муфту.
Поверните ведущую шестерню муфты против часовой стрелки и убедитесь, что она вращается свободно. Попробуйте повернуть ведущую шестерню по часовой стрелке и убедитесь, что она блокируется.
При необходимости замените втягивающее реле стартера.Обозначения на рисунке *a Блокировка *b Разблокировка
 |
| 3. ПРОВЕРЬТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ |

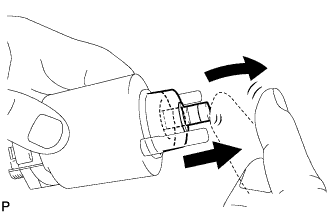

Проверьте плунжер.
Нажмите на плунжер и убедитесь, что он быстро возвращается в исходное положение.
При необходимости замените втягивающее реле стартера в сборе.
 |
Проверьте втягивающую обмотку.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

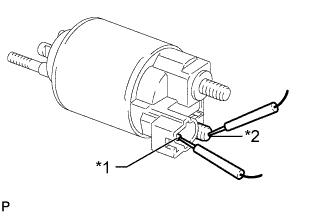

Контакты для подключения диагностического прибора Условие Заданные условия Контакт 50 - контакт C Всегда Менее 1 Ом Обозначения на рисунке *1 Контакт 50 *2 Контакт C
 |
Проверьте удерживающую обмотку.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

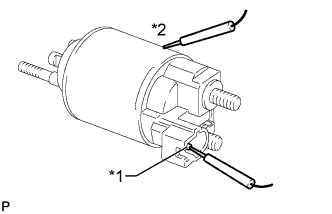

Контакты для подключения диагностического прибора Условие Заданные условия Контакт 50 - корпус реле Всегда Менее 2 Ом Обозначения на рисунке *1 Контакт 50 *2 Кузов
 |
| 4. ПРОВЕРЬТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ |
Проверьте коллектор на обрыв цепи.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

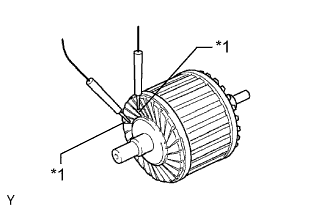

Контакты для подключения диагностического прибора Условие Заданные условия Сегмент - сегмент Всегда Менее 1 Ом Обозначения на рисунке *1 Сегмент
Проверьте коллектор на короткое замыкание.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

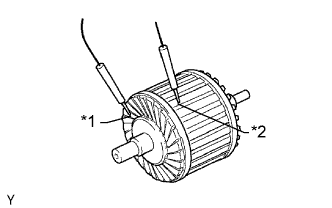

Контакты для подключения диагностического прибора Условие Заданные условия Коллектор - сердечник якоря Всегда 10 кОм или более Обозначения на рисунке *1 Коллектор *2 Сердечник якоря
Проверьте поверхность коллектора на наличие грязи и следов подгорания.
При наличии на поверхности коллектора загрязнений или следов подгорания удалите их наждачной бумагой (№ 400) или на токарном станке.

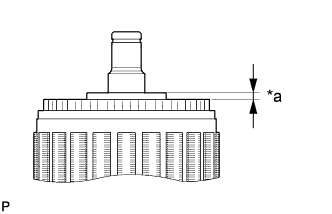

Измерьте длину коллектора штангенциркулем.
Обозначения на рисунке *a Длина - Номинальная длина:
- 3,1 - 3,8 мм (0,122 - 0,150 дюйма)
 |
| 5. ПРОВЕРЬТЕ КРЫШКУ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА В СБОРЕ |

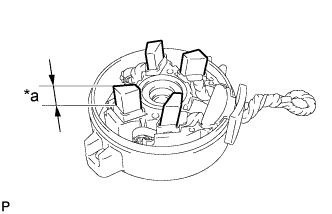

Измерьте длину щетки штангенциркулем.
Обозначения на рисунке *a Длина - Номинальная длина:
- 4,0 - 9,0 мм (0,158 - 0,359 дюйма)
 |

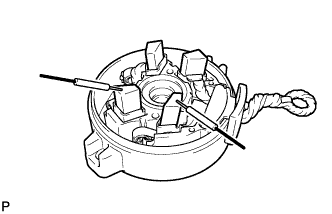

Проверьте изоляцию.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Положительный (+) вывод щетки - отрицательный (-) вывод щетки Всегда 10 кОм или более
 |
