СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ - Контрольная лампа SLIP остается включенной


ОПИСАНИЕ

ЭБУ системы противоскольжения соединен с щитком приборов в сборе шиной CAN.
Контрольная лампа SLIP мигает во время работы систем VSC и/или TRC.
При обнаружении неисправности контрольная лампа скольжения SLIP включается, предупреждая водителя о неисправности (Нажмите здесь).

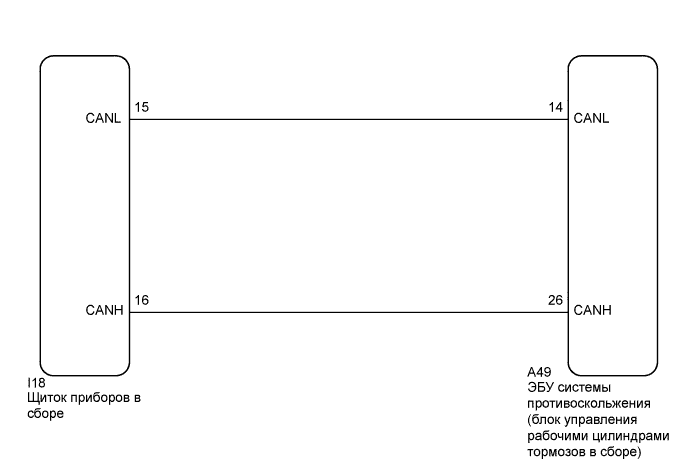

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости.Система курсовой устойчивости контрольная лампа slip остается включенной


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте, не выводятся ли коды DTC системы передачи данных CAN (Нажмите здесь).

    Результат:

    Результат
    		Перейти к
    DTC не выводится.
    		А
    DTC выводится.
    		B


B
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
А


2.УБЕДИТЕСЬ В ТОМ, ЧТО ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ ПОДСОЕДИНЕН НАДЕЖНО

  1. Проверьте подсоединение разъема ЭБУ системы противоскольжения.

    OK:
    Разъем подсоединен надежно.


NG
ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ
OK


3.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11 - 14 В

    Результат:

    Результат
    		Перейти к
    OK
    		А
    NG (для моделей с 2GR-FE)
    		B
    NG (для моделей с 2AR-FE)
    		C
    NG (для моделей с 1AZ-FE)
    		D


B
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)

C
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)

D
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)
А


4.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Выполните диагностику щитка приборов в сборе (главного процессора щитка приборов) в режиме Active Test с помощью портативного диагностического прибора (Нажмите здесь).

  1. Проверьте щиток приборов в сборе.

    OK:
    Контрольная лампа скольжения SLIP включается или выключается в соответствии с командами диагностики в режиме Active Test.
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
