Эбу вентилятора системы охлаждения проверка без снятия с автомобиля. Camry ASV50

Обеспечьте выполнение следующих условий.

1. Двигатель выключен.


2. Температура охлаждающей жидкости ниже 92°C (198°F).


3. Напряжение аккумуляторной батареи составляет 11-14 В.


4. Система кондиционирования выключена.


Подсоедините щуп клещевого амперметра к одному из двух проводов электродвигателя вентилятора системы охлаждения.

Включите зажигание (IG) и подождите примерно 10 с. Убедитесь, что вентилятор остановлен.

Запустите двигатель. Убедитесь, что вентилятор останавливается при работе двигателя на холостом ходу.

УКАЗАНИЕ:

1. Удостоверьтесь, что температура охлаждающей жидкости двигателя в радиаторе не превышает 92°C (198°F).


1. Выключите систему кондиционирования.


Убедитесь, что вентилятор работает, когда выключатель системы кондиционирования включен.

Номинальный ток:

Параметр / Устройство	Заданные условия
Электродвигатель вентилятора системы охлаждения	14,2 - 20,2 A
Электродвигатель вентилятора системы охлаждения № 2	7,5 - 11,5 A

УКАЗАНИЕ:

Температура охлаждающей жидкости ниже 92°C (198°F).

Убедитесь, что вентилятор работает, когда отсоединен разъем датчика температуры охлаждающей жидкости двигателя.

Номинальный ток:

Параметр / Устройство	Заданные условия
Электродвигатель вентилятора системы охлаждения	14,2 - 20,2 A
Электродвигатель вентилятора системы охлаждения № 2	7,5 - 11,5 A

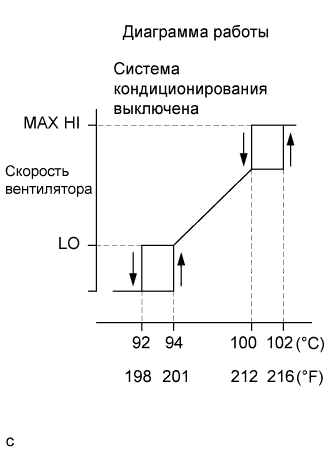

После прогрева двигателя удостоверьтесь, что вентилятор работает, как показано на рисунке.

УКАЗАНИЕ:

1. Температура охлаждающей жидкости, при которой начинает работать вентилятор, составляет приблизительно 94°C (201°F).

2. Также рассматриваемую систему можно проверить с помощью портативного диагностического прибора.

3. Выберите следующие элементы меню: Powertrain / Engine / Data List / All Data / Coolant Temp.
