Система Кондиционирования -- Меры Предосторожности



1.МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОТСОЕДИНЕНИИ ПРОВОДА ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
Если отрицательный (-) вывод аккумуляторной батареи был отсоединен, после его подсоединения выполните инициализацию следующих систем.

Название системы
См. стр.
Система помощи при парковке
Нажмите здесь

2.СООБЩЕНИЯ ИНДИКАЦИИ ЗАМКА ЗАЖИГАНИЯ

  1. Тип замка зажигания, используемый в данной модели, определяется техническими характеристиками автомобиля. Используемые в данном разделе сообщения индикации приведены в таблице.

    Сообщение
    		Замок зажигания (положение)
    		Выключатель зажигания (состояние)
    Замок зажигания в положении OFF (ВЫКЛ)
    		LOCK (ЗАБЛОКИР)
    		Выкл
    Замок зажигания в положении ACC
    		ACC
    		Вкл (ACC)
    Зажигание включено
    		ON (ВКЛ)
    		Включен (IG)
    Пуск двигателя
    		START
    		Запуск

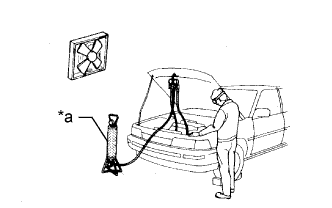

3.НЕ РАБОТАЙТЕ С ХЛАДАГЕНТОМ В ЗАКРЫТЫХ ПОМЕЩЕНИЯХ И ВБЛИЗИ ОТКРЫТОГО ПЛАМЕНИ
Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Система кондиционирования меры предосторожности
Обозначения на рисунке
*a
Зарядный цилиндр

4.ОБЯЗАТЕЛЬНО НАДЕВАЙТЕ ЗАЩИТНЫЕ ОЧКИ

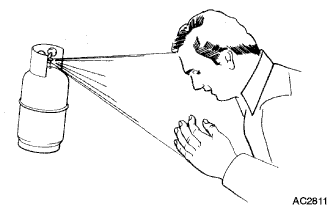

5.СОБЛЮДАЙТЕ ОСТОРОЖНОСТЬ, НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ ЖИДКОГО ХЛАДАГЕНТА В ГЛАЗА И НА КОЖУ
При попадании жидкого хладагента в глаза или на кожу:
Camry ASV50 GSV50 ACV51

  1. Промойте пострадавший участок большим количеством холодной воды.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Не трите глаза и кожу.

  2. Протрите кожу чистым вазелином.

  3. Немедленно обратитесь к врачу или в больницу для получения профессиональной помощи.


6.НИ В КОЕМ СЛУЧАЕ НЕ НАГРЕВАЙТЕ КОНТЕЙНЕР И НЕ РАСПОЛАГАЙТЕ ЕГО ВБЛИЗИ ОТКРЫТОГО ПЛАМЕНИ

7.БУДЬТЕ ОСТОРОЖНЫ, НЕ РОНЯЙТЕ КОНТЕЙНЕР И НЕ ПОДВЕРГАЙТЕ ЕГО ДЕЙСТВИЮ МЕХАНИЧЕСКИХ УДАРОВ

8.НЕ ВКЛЮЧАЙТЕ КОМПРЕССОР В ОТСУТСТВИЕ ДОСТАТОЧНОГО КОЛИЧЕСТВА ХЛАДАГЕНТА В СИСТЕМЕ ОХЛАЖДЕНИЯ
В отсутствие в системе кондиционирования требуемого количества хладагента смазывание будет недостаточным, и компрессор может выйти из строя.
Во избежание такой ситуации необходимо соблюдать осторожность.

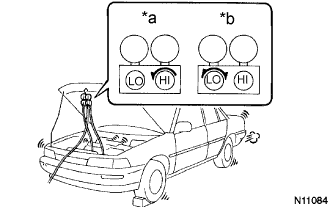

9.НЕ ОТКРЫВАЙТЕ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ КОЛЛЕКТОРА В ПРОЦЕССЕ РАБОТЫ КОМПРЕССОРА
Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Система кондиционирования меры предосторожности

  1. Открывайте и закрывайте клапан только низкого давления.
    В случае открывания клапана высокого давления поток хладагента изменит направление, в результате чего может быть поврежден зарядный цилиндр.

    Обозначения на рисунке
    *a
    		Неправильно
    *b
    		Правильно

10.БУДЬТЕ ВНИМАТЕЛЬНЫ, НЕ ДОПУСКАЙТЕ ПЕРЕПОЛНЕНИЯ СИСТЕМЫ ХЛАДАГЕНТОМ
Чрезмерная заправка системы хладагентом может стать причиной таких ситуаций, как недостаточное охлаждение, увеличение потребления топлива, перегрев двигателя и т.д.

11.НЕ ВКЛЮЧАЙТЕ ДВИГАТЕЛЬ И КОМПРЕССОР ПРИ ОТСУТСТВИИ ХЛАДАГЕНТА В СИСТЕМЕ ОХЛАЖДЕНИЯ
ПРЕДОСТЕРЕЖЕНИЕ:
Это может привести к повреждению внутренних деталей компрессора, поскольку они приводятся в движение независимо от того, включена система кондиционирования или нет.

12.ДОПОЛНИТЕЛЬНАЯ СИСТЕМА (ПАССИВНОЙ) БЕЗОПАСНОСТИ (SRS)

  1. Автомобиль оборудуется дополнительной системой (пассивной) безопасности (SRS), включающей в себя подушку безопасности водителя, переднюю подушку безопасности пассажира, боковые подушки безопасности и подушки безопасности занавесочного типа. Выполнение операций по обслуживанию в неправильной последовательности может привести к внезапному срабатыванию системы SRS во время обслуживания и, как следствие, к тяжелому несчастному случаю. Прежде чем приступать к обслуживанию (в том числе к снятию, установке, осмотру и замене деталей), изучите меры предосторожности (Нажмите здесь (для моделей с датчиком рысканья встроенного типа) и Нажмите здесь (для моделей с датчиком рысканья отдельного типа)).


13.ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

  1. При использовании аккумуляторной батареи во время проверки не приближайте друг к другу положительный (+) и отрицательный (-) щупы диагностического прибора, иначе может произойти короткое замыкание.
