Трос Управления Замком Капота В Сборе -- Снятие |
| 1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ |
| 2. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ КОЛЕСО (для моделей с левосторонним рулевым управлением) |
| 3. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА (для моделей с левосторонним рулевым управлением) |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков (Нажмите здесь).
| 4. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК (для моделей с левосторонним рулевым управлением) |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков (Нажмите здесь).
| 5. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО (для моделей с правосторонним рулевым управлением) |
| 6. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА (для моделей с правосторонним рулевым управлением) |

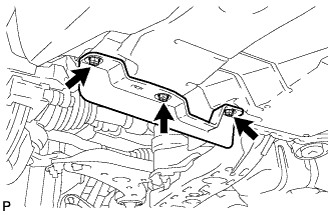

Выверните 3 винта и снимите накладку удлинителя отверстия правого переднего колеса.
 |
| 7. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК (для моделей с правосторонним рулевым управлением) |

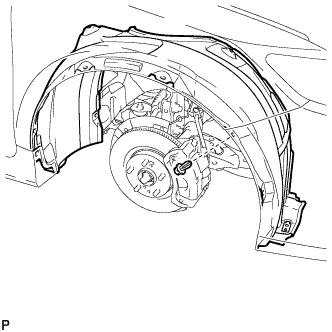

Снимите фиксатор.
 |

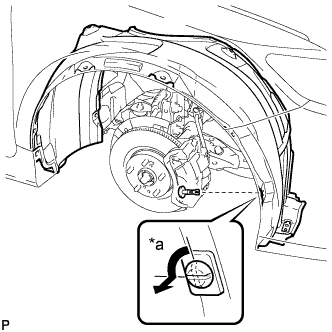

С помощью отвертки поверните палец на 90 градусов против часовой стрелки и снимите фиксатор штифтов.
Обозначения на рисунке *a 90°
 |

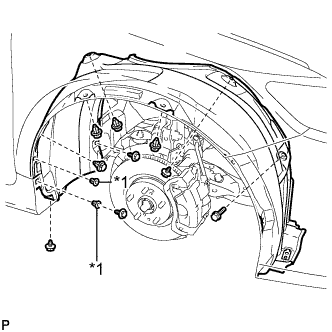

Выверните 5 винта.
Обозначения на рисунке *1 Втулка
 |
Снимите 4 фиксатора, выверните 2 уплотнительных шайбы и снимите правый передний подкрылок.
- УКАЗАНИЕ:
- Уплотнительные шайбы необходимо заменять новыми, поскольку при снятии они повреждаются.
| 8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением) |
Освободите 10 захватов и снимите опорную накладку передней левой двери.
 |
| 9. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Снимите фиксатор.
 |
Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.
| 10. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением) |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков (Нажмите здесь).
| 11. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА В СБОРЕ (для моделей с правосторонним рулевым управлением) |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков (Нажмите здесь).
| 12. ОТСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ |
Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.
 |
| 13. СНИМИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ |

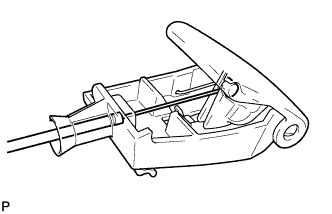

Отсоедините трос управления замком капота в сборе и снимите рычаг фиксации капота в сборе.
 |
| 14. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением) |

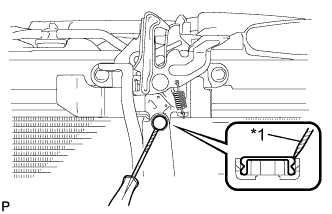

С помощью отвертки снимите колпачок гайки замка капота.
Обозначения на рисунке *1 Защитная клейкая лента - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |

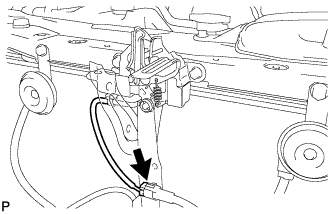

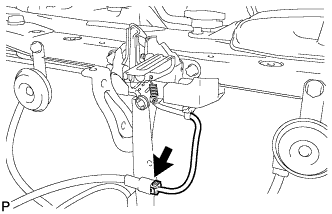

Отсоедините разъем.
 |

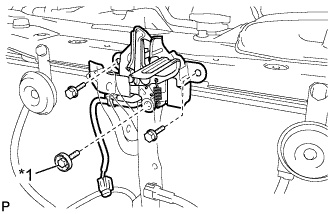

Выверните 2 болта и болт замка капота.
Обозначения на рисунке *1 Болт замка капота
 |

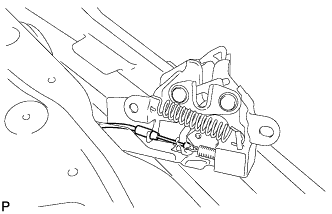

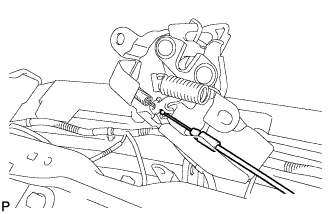

Отсоедините трос управления замком капота в сборе и снимите замок капота в сборе.
 |
| 15. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением) |

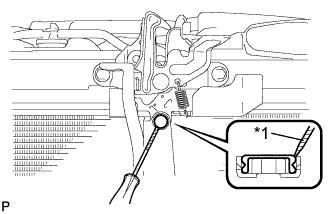

С помощью отвертки снимите колпачок гайки замка капота.
Обозначения на рисунке *1 Защитная клейкая лента - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
Отсоедините разъем.
 |
Выверните 2 болта и болт замка капота.
Обозначения на рисунке *1 Болт замка капота
 |
Отсоедините трос управления замком капота в сборе и снимите замок капота в сборе.
 |
| 16. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением) |

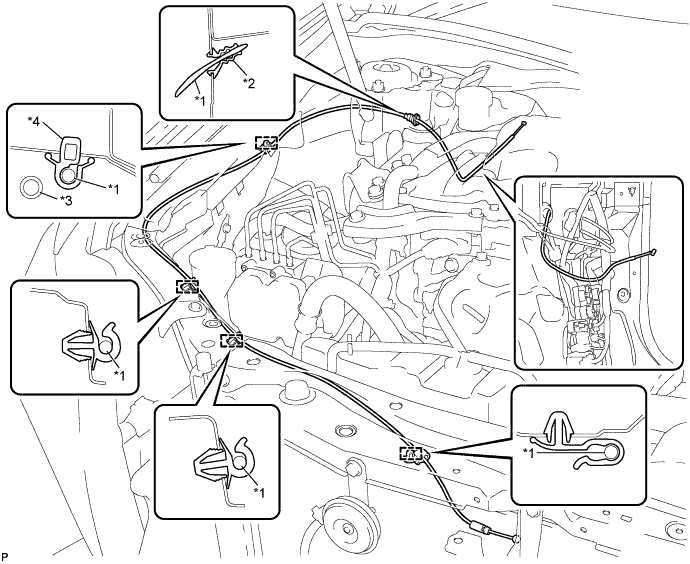

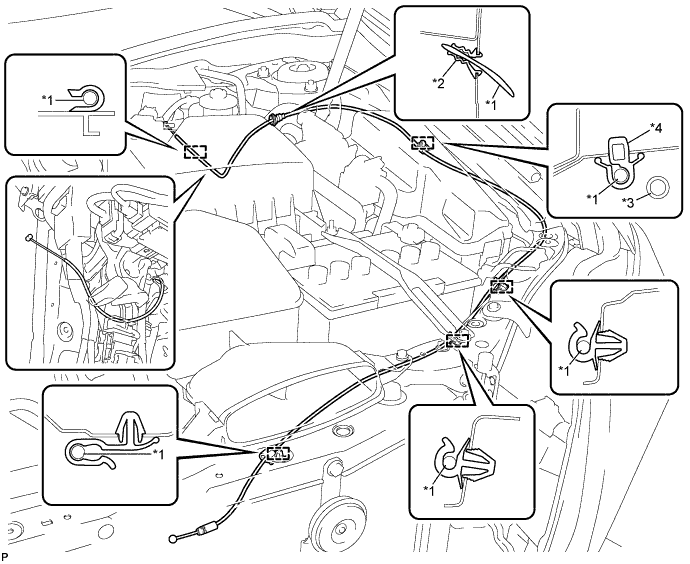

С помощью отвертки освободите 5 зажимов и снимите уплотнительную втулку троса капота, как показано на рисунке.
Обозначения на рисунке *1 Трос управления замком капота *2 Уплотнительная втулка троса капота *3 Шланг омывателя *4 Зажим троса управления замком капота - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Вытяните трос управления замком капота в сборе из моторного отсека и снимите его.
| 17. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением) |
С помощью отвертки освободите 4 зажимов и снимите уплотнительную втулку троса капота, как показано на рисунке.
Обозначения на рисунке *1 Трос управления замком капота *2 Уплотнительная втулка троса капота *3 Шланг омывателя *4 Зажим троса управления замком капота - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Вытяните трос управления замком капота в сборе из моторного отсека и снимите его.
