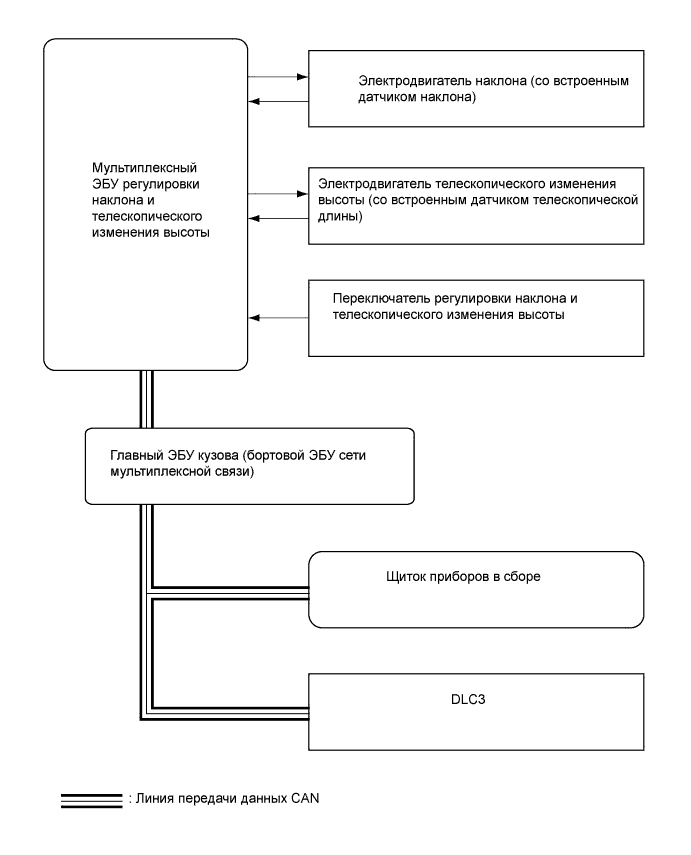

Система Наклонной Телескопической Рулевой Колонки С Электроприводом -- Схема Системы



Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Система наклонной телескопической рулевой колонки с электроприводом схема системы


Таблица обмена данными
Передающий ЭБУ
(передатчик)
Принимающий ЭБУ
Сигнал
Метод передачи данных
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
  1. Сигнал состояния автоматического отвода/возврата
  2. Сигнал запроса положения наклонной телескопической рулевой колонки
  3. Сигнал выключателя зажигания
CAN
Щиток приборов в сборе
Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
Сигнал скорости автомобиля
