СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ - Цепь питания привода


ОПИСАНИЕ

Эта цепь представляет собой цепь питания системы электропривода наклонной телескопической рулевой колонки.

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Система наклонной телескопической рулевой колонки с электроприводом цепь питания привода


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Система наклонной телескопической рулевой колонки с электроприводом цепь питания привода

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-2 (+B) - масса
    		Всегда
    		11-14 В

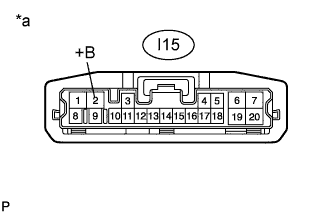

Обозначения на рисунке
*a
Вид спереди разъема со стороны жгута проводов:
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Система наклонной телескопической рулевой колонки с электроприводом цепь питания привода

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-1 (GND) - масса
    		Всегда
    		Менее 1 Ом

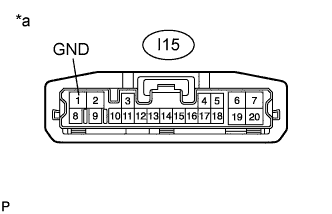

Обозначения на рисунке
*a
Вид спереди разъема со стороны жгута проводов:
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (Нажмите здесь)
