DTC B2611 Неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты


ОПИСАНИЕ

Напряжение, подаваемое из мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты, приводит в движение электродвигатель телескопического изменения высоты, в результате чего рулевая колонка втягивается или выдвигается. Установленный в электродвигателе телескопического изменения высоты датчик телескопической длины (датчик Холла) определяет степень выдвижения рулевой колонки и передает соответствующий сигнал в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты.

Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты


УКАЗАНИЕ:

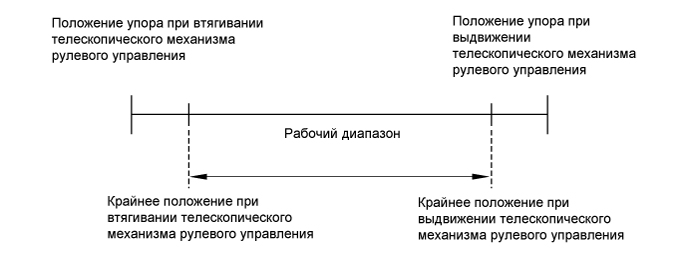

Крайние положения можно проверить по показаниям на экране портативного диагностического прибора.

№ DTC
Неисправность
Неисправный участок
B2611
Телескопическое изменение высоты прекращается в пределах рабочего диапазона.
  1. Датчик телескопической длины или электродвигатель телескопического изменения высоты
  2. Жгут или разъем
  3. Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты

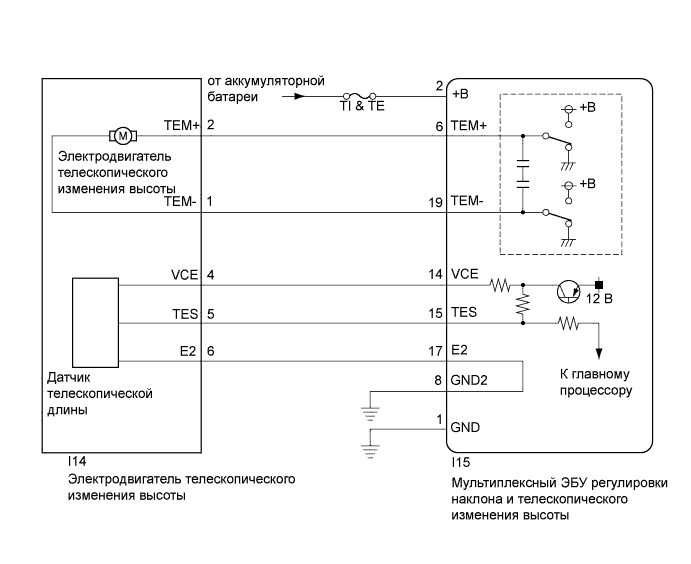

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене рулевой колонки с электроусилителем рулевого управления в сборе выполните инициализацию, а затем – калибровку "нуля" датчика крутящего момента (Нажмите здесь).
УКАЗАНИЕ:
  1. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  2. К рулевой колонке подключен жгут проводов, соединяющий мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты с электродвигателем телескопического изменения высоты.
1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ ТЕЛЕСКОПИЧЕСКИМ ИЗМЕНЕНИЕМ ВЫСОТЫ)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты

  1. Выключите зажигание.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Убедитесь, что рулевая колонка втягивается и выдвигается. Войдите в следующие меню: Body / Tilt & Telescopic / Active Test.

    Tilt & Telescopic (регулировка наклона и телескопическое изменение высоты)
    Информация на дисплее прибора
    		Испытываемое устройство
    		Диапазон регулирования
    		Замечание по диагностике
    Telesco Operation
    		Телескопическое изменение высоты
    		LONG (ВЫДВИЖЕНИЕ) / SHORT (ВТЯГИВАНИЕ)
    		-
    OK:
    Рулевая колонка втягивается и выдвигается.
Обозначения на рисунке
*a
Выдвижение
*b
Сжатие


NG
Перейдите к шагу 6
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-2 (+B) - масса
    		Всегда
    		11 - 14 В

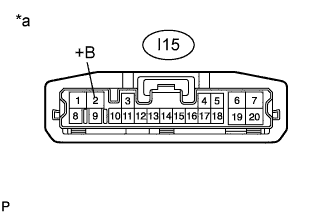

Обозначения на рисунке
*a
Вид спереди разъема со стороны жгута проводов:
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-1 (GND) - масса
    		Всегда
    		Менее 1 Ом
    I15-8 (GND2) - масса
    		Всегда
    		Менее 1 Ом
Обозначения на рисунке
*a

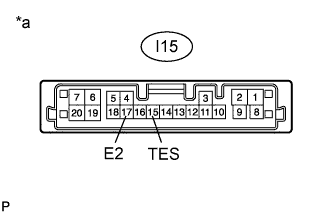

Вид спереди разъема со стороны жгута проводов:
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ - ЭЛЕКТРОДВИГАТЕЛЬ ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Отсоедините разъем I14 электродвигателя телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-6 (TEM+) - I14-2 (TEM+)
    		Всегда
    		Менее 1 Ом
    I15-19 (TEM-) - I14-1 (TEM-)
    I15-6 (TEM+) - масса
    		10 кОм или более
    I15-19 (TEM-) - масса


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ДВИГАТЕЛЬ ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты

  1. Подайте напряжение аккумуляторной батареи 12 В на разъем электродвигателя телескопического изменения высоты. Затем проверьте работу телескопического механизма рулевой колонки.

    OK:
    Условия измерений
    		Заданные условия
    1. Положительный (+) вывод аккумуляторной батареи 12 В → контакт 2 (TEM+)
    2. Отрицательный (-) вывод аккумуляторной батареи 12 В → контакт 1 (TEM-)
    		Рулевая колонка втягивается.
    1. Положительный (+) вывод аккумуляторной батареи 12 В → контакт 1 (TEM-)
    2. Отрицательный (-) вывод аккумуляторной батареи 12 В → контакт 2 (TEM+)
    		Рулевая колонка выдвигается.

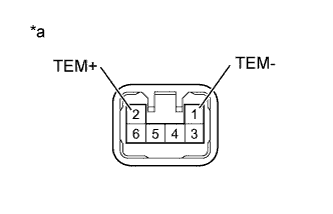

Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(электродвигатель телескопического изменения высоты)


NG
ЗАМЕНИТЬ РУЛЕВУЮ КОЛОНКУ С ЭЛЕКТРОУСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (Нажмите здесь)

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ - ДАТЧИК ТЕЛЕСКОПИЧЕСКОЙ ДЛИНЫ)

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Отсоедините разъем I14 электродвигателя телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-14 (VCE) - I14-4 (VCE)
    		Всегда
    		Менее 1 Ом
    I15-15 (TES) - I14-5 (TES)
    I15-17 (E2) - I14-6 (E2)
    I15-14 (VCE) - масса
    		10 кОм или более
    I15-15 (TES) - масса
    I15-17 (E2) - масса


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-1 (GND) - масса
    		Всегда
    		Менее 1 Ом
    I15-8 (GND2) - масса
    		Всегда
    		Менее 1 Ом
Обозначения на рисунке
*a
Вид спереди разъема со стороны жгута проводов:
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


8.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (НАПРЯЖЕНИЕ НА КОНТАКТАХ VCE, TES)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты

  1. Отсоедините разъем I14 электродвигателя телескопического изменения высоты.

  1. Подсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    I15-14 (VCE) - I15-17 (E2)
    		Зажигание включено (IG)
    		8 - 16 В
    I15-15 (TES) - I15-17 (E2)

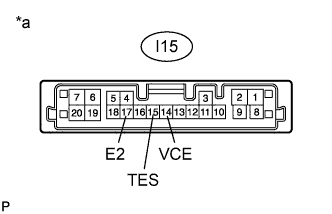

Обозначения на рисунке
*a
Устройство с подсоединенным жгутом проводов
(мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (Нажмите здесь)
OK


9.ПРОВЕРЬТЕ ДАТЧИК ТЕЛЕСКОПИЧЕСКОЙ ДЛИНЫ


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2611 неисправность в цепи датчика телескопической длины или электродвигателя телескопического изменения высоты

  1. Подсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Подсоедините разъем I14 электродвигателя телескопического изменения высоты.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-15 (TES) - I15-17 (E2)
    		Рулевая колонка втягивается или выдвигается
    		Формирование импульсов
    Высокий уровень: 8 - 16 В
    Низкий уровень: Менее 1 В
Обозначения на рисунке
*a
Устройство с подсоединенным жгутом проводов
(мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ЗАМЕНИТЬ РУЛЕВУЮ КОЛОНКУ С ЭЛЕКТРОУСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (Нажмите здесь)
