СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ - Цепь питания выключателя зажигания


ОПИСАНИЕ

Когда зажигание включено (IG), цепь питания IG обеспечивает подачу положительного (+) напряжения питания в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты.
Также посредством этой цепи мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты получает сигналы от выключателя зажигания.

СХЕМА СОЕДИНЕНИЙ

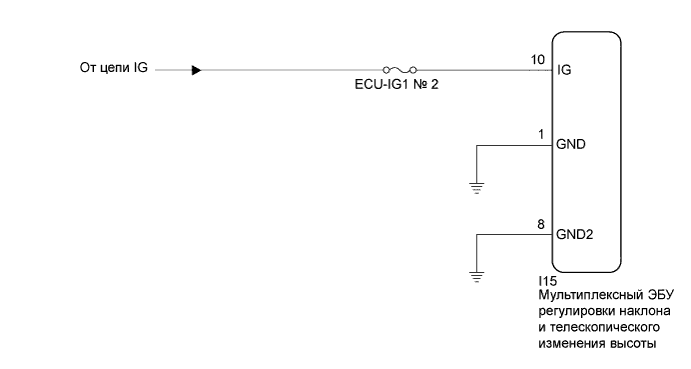

Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Система наклонной телескопической рулевой колонки с электроприводом цепь питания выключателя зажигания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Система наклонной телескопической рулевой колонки с электроприводом цепь питания выключателя зажигания

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    I15-10 (IG) - масса
    		Зажигание включено (IG)
    		11-14 В

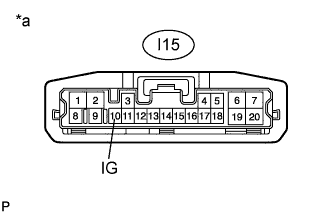

Обозначения на рисунке
*a
Вид спереди разъема со стороны жгута проводов:
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Система наклонной телескопической рулевой колонки с электроприводом цепь питания выключателя зажигания

  1. Отсоедините разъем I15 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I15-1 (GND) - масса
    		Всегда
    		Менее 1 Ом
    I15-8 (GND2) - масса
    		Всегда
    		Менее 1 Ом

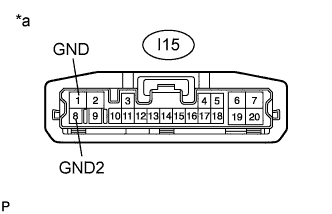

Обозначения на рисунке
*a
Вид спереди разъема со стороны жгута проводов:
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛОЖИТЕЛЬНО НЕИСПРАВНОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
