  1. ПРОВЕРИТЬ РЕЛЕ ВЕНТИЛЯТОРА

Реле -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРИТЬ РЕЛЕ ВЕНТИЛЯТОРА


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Ar-Fe.Система Охлаждения.Реле проверка без снятия с автомобиля

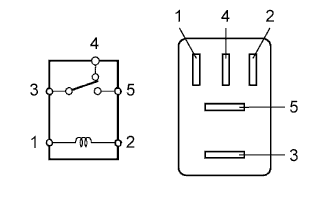

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    3 - 4
    		Напряжение аккумуляторной батареи не подается на контакты 1 и 2
    		Менее 1 Ом
    3 - 5
    		Напряжение аккумуляторной батареи не подается на контакты 1 и 2
    		10 кОм или более
    3 - 4
    		Напряжение аккумуляторной батареи подается на контакты 1 и 2
    		10 кОм или более
    3 - 5
    		Напряжение аккумуляторной батареи подается на контакты 1 и 2
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, замените реле.
