DTC C1241 Низкое напряжение питания


ОПИСАНИЕ

При обнаружении неисправности в цепи питания ЭБУ системы противоскольжения сохраняет этот DTC и блокирует работу АБС, переходя аварийный режим.
Данный DTC регистрируется, когда напряжение на контакте +BS отвечает одному из условий регистрации DTC вследствие неисправности цепи источника питания или зарядной цепи, например, цепи аккумуляторной батареи или генератора и т.д.
Когда восстанавливается нормальное напряжение на контакте +BS, DTC удаляется.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1241
При выполнении любого из следующих условий:
  1. При скорости автомобиля 6 км/час (4 мили в час) или выше напряжение на контакте +BS в течение 1 с или дольше составляет менее 9,6 В (умеренно низкое напряжение).
  2. При скорости автомобиля 6 км/час (4 мили в час) или выше напряжение на контакте +BS в течение 1 с или дольше составляет менее 6,9 В (крайне низкое напряжение).
  3. При скорости автомобиля 15 км/час (9 миль в час) или выше и напряжении на контакте +BS не менее 9,6 В ЭБУ системы противоскольжения одновременно включает несколько клапанов на короткий период времени, и падение напряжения питания реле клапанов превышает пороговое значение.*
  4. Напряжение на контакте +BS составляет менее 6,7 В, и ЭБУ системы противоскольжения определяет, что в течение 0,06 или дольше действует ненормальное напряжение питания.
  1. Предохранитель ABS № 2
  2. Аккумуляторная батарея
  3. Система зарядки
  4. Цепь питания
  5. Цепь заземления
  6. Цепь внутреннего источника питания ЭБУ системы противоскольжения
*: ЭБУ системы противоскольжения контролирует сопротивление линии питания на контакте +BS. Когда в жгуте проводов контакта +BS или его соединении возникает ненормальное состояние, и ЭБУ системы противоскольжения определяет, что сопротивление электропроводки контакта +BS превышает номинальное значение, регистрируется неисправность.

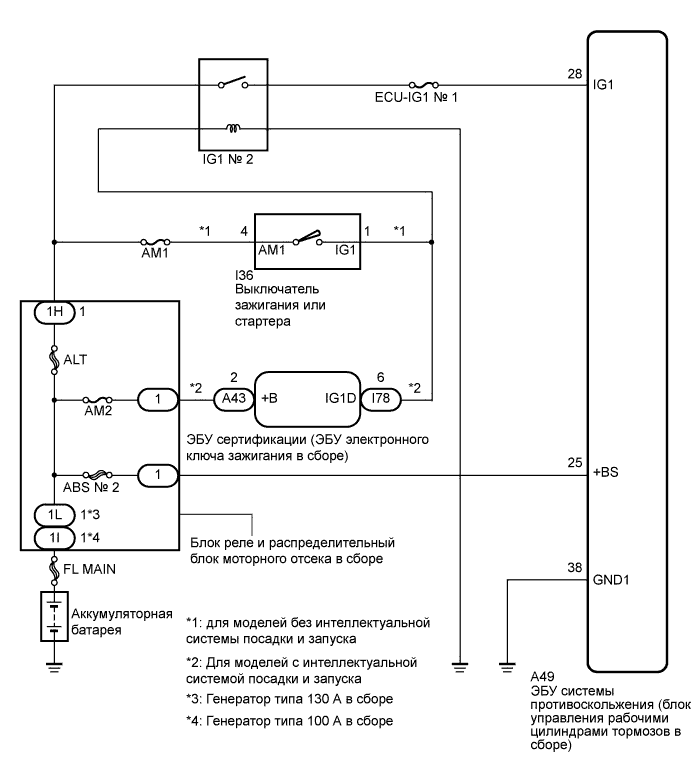

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1241 низкое напряжение питания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11 - 14 В

    Результат:

    Результат
    		Перейти к
    OK
    		А
    NG (для моделей с 2GR-FE)
    		B
    NG (для моделей с 2AR-FE)
    		C
    NG (для моделей с 1AZ-FE)
    		D


B
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)

C
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)

D
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1241 низкое напряжение питания

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A49-25 (+BS) - масса
    		Всегда
    		11 - 14 В
    A49-25 (+BS) - A49-38 (GND1)
    		Всегда
    		11 - 14 В
    A49-28 (IG1) - масса
    		Зажигание включено
    		11 - 14 В
    A49-28 (IG1) - A49-38 (GND1)
    		Зажигание включено
    		11 - 14 В

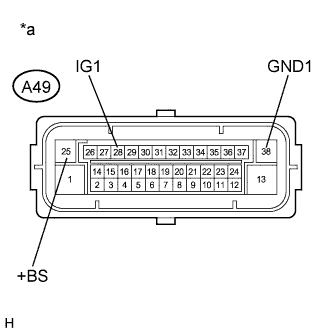

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))

    Результат:

    Результат
    		Перейти к
    OK
    		А
    NG (для цепи +BS)
    		B
    NG (для цепи IG1)
    		C


B
Перейдите к шагу 5

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1)
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ GND1)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1241 низкое напряжение питания

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A49-38 (GND1) - масса
    		Всегда
    		Менее 1 Ом

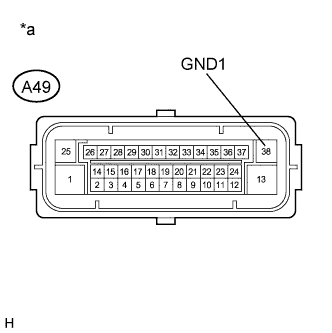

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ GND1)
OK


4.СНОВА ПРОВЕРЬТЕ DTC

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание.

  1. Запустите двигатель.

  1. Проведите дорожные испытания.

  1. Проверьте, выводится ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Перейти к
    DTC C1241 не выводится.
    		А
    Выводится DTC C1241.
    		B
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ)

  1. Выключите зажигание.

  1. Отсоедините разъем распределительного блока и блока реле моторного отсека в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для генераторов с номинальным током 130 А:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A49-25 (+BS) - 1L-1
    		Всегда
    		Менее 1 Ом
    lдля генератора в сборе типа 100 A:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A49-25 (+BS) - 1I-1
    		Всегда
    		Менее 1 Ом
    УКАЗАНИЕ:
    1. Даже если сопротивление между ЭБУ системы противоскольжения и распределительным блоком и блоком реле моторного отсека в сборе является нормальным, сопротивление электропроводки между аккумуляторной батареей и распределительным блоком и блоком реле моторного отсека в сборе может быть ненормальным. Поэтому обязательно проверьте цепь между аккумуляторной батареей и распределительным блоком и блоком реле моторного отсека в сборе, прежде чем заменять ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе).
    2. Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
