Система передачи данных can контакты эбу. Camry ASV50

Источник Питания Сеть. Camry ASV50 GSV50 ACV51
Сети. Camry ASV50 GSV50 ACV51

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 (для моделей с левосторонним рулевым управлением)

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 (для моделей с правосторонним рулевым управлением)

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 (для моделей с левосторонним рулевым управлением)

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 (для моделей с правосторонним рулевым управлением)

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3 (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 4 (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 5 (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

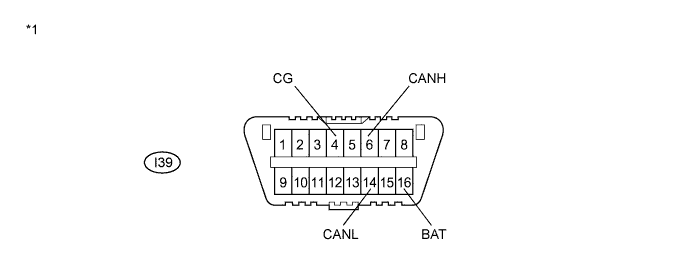

  1. DLC3

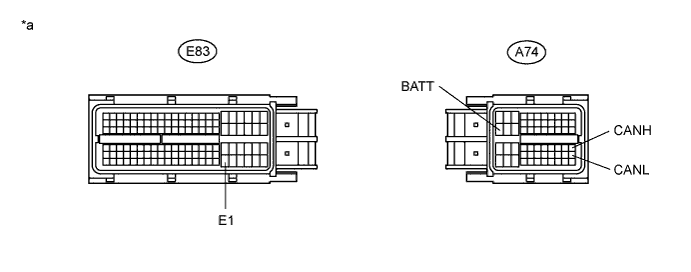

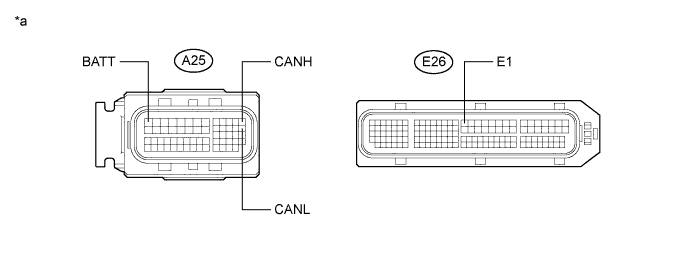

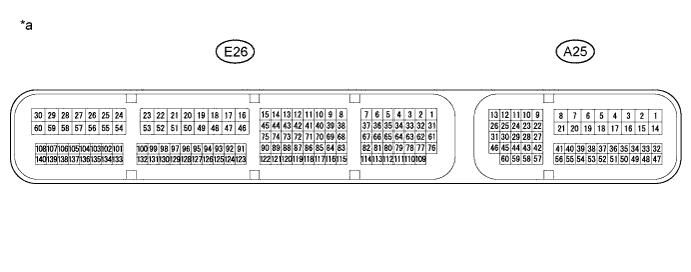

  1. ECM (для моделей с 2GR-FE)

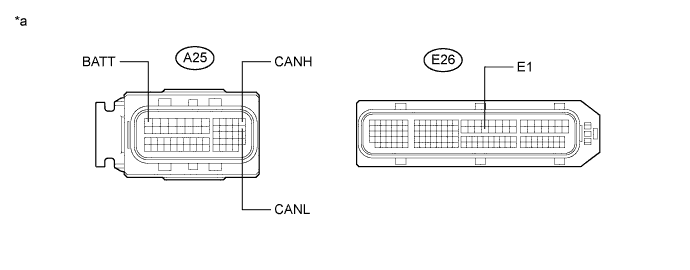

  1. ECM (для моделей с 2AR-FE)

  1. ECM (для 1AZ-FE)

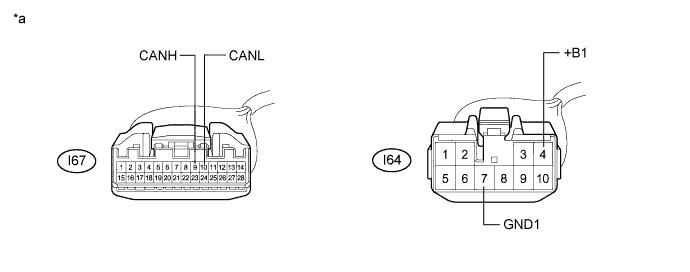

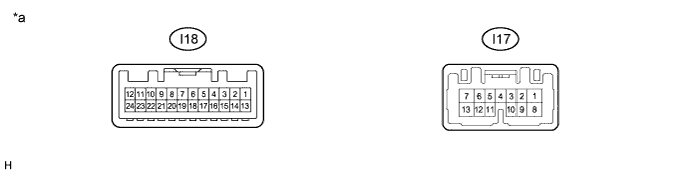

  1. ЩИТОК ПРИБОРОВ В СБОРЕ

  1. РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

  1. БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

  1. ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

  1. ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ В СБОРЕ

  1. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  1. ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ (ЭБУ СЕРТИФИКАЦИИ) (для моделей с интеллектуальной системой посадки и запуска)

  1. РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (для моделей с радиоприемником с дисплеем)

  1. ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с приемником системы навигации)

  1. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

  1. ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке Toyota)

  1. ЭБУ системы AFS (для моделей с системой AFS)

  1. МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

Система Передачи Данных Can -- Контакты Эбу


ПРИМЕЧАНИЕ:
  1. После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
  2. Выключите зажигание перед измерением сопротивления между линиями главной и вспомогательной (отводной) шин CAN.
  3. Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.
  4. Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая ключ, другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.
  5. В данном разделе приведены стандартные значения для всех компонентов, связанных с CAN.
УКАЗАНИЕ:
  1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 (для моделей с левосторонним рулевым управлением)


  1. Проверьте разъем распределительного блока шины CAN № 1.

    УКАЗАНИЕ:
    Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.

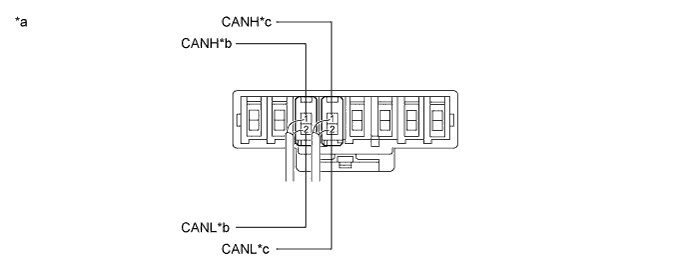

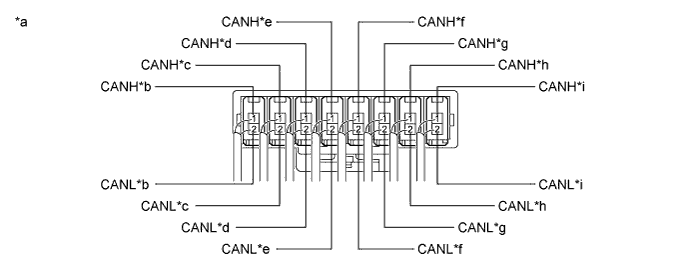

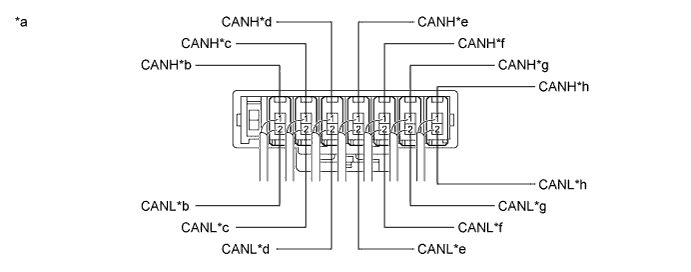

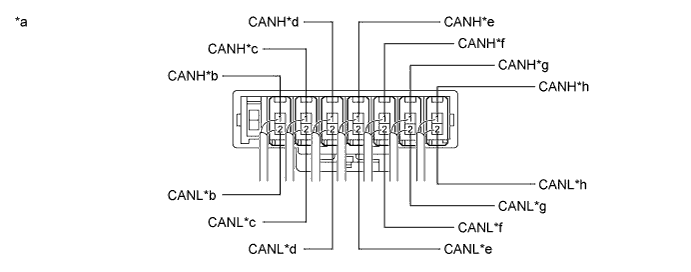

    1. Схема соединений


      Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


      Обозначения на рисунке
      *a
      		Устройство с подсоединенным жгутом проводов
      (разъем распределительного блока шины CAN № 1)
      		*b
      		К ЭБУ системы AFS*1
      (для шины V)
      *c
      		К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)
      (для шины V)
      		*d
      		к датчику положения рулевого колеса
      (для шины V)
      *e
      		к центральному блоку управления системы SRS
      (для шины V)
      		*f
      		К DLC3
      *g
      		К ЭБУ рулевого управления с электроусилителем в сборе
      (для шины V)
      		*h
      		К щитку приборов в сборе
      (для шины V)
      *i
      		К разъему распределительного блока шины CAN № 2
      (для шины V)
      		-
      		-
      *1: для моделей с системой AFS

    2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 1.

      Номера контактов (обозначения)
      		Цвет проводки
      		Куда подсоединить
      I112-1 (CANH)
      		BE
      		ЭБУ СИСТЕМЫ AFS*1
      (для шины V)
      I112-2 (CANL)
      		W
      I95-1 (CANH)
      		P
      		Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      (для шины V)
      I95-2 (CANL)
      		W
      I97-1 (CANH)
      		В
      		Датчик положения рулевого колеса
      (для шины V)
      I97-2 (CANL)
      		W
      I103-1 (CANH)
      		Y
      		Блок управления системы SRS
      (для шины V)
      I103-2 (CANL)
      		W
      I96-1 (CANH)
      		L
      		DLC3
      I96-2 (CANL)
      		W
      I100-1 (CANH)
      		G
      		ЭБУ рулевого управления с усилителем с электродвигателем в сборе
      (для шины V)
      I100-2 (CANL)
      		W
      I94-1 (CANH)
      		R
      		Щиток приборов в сборе
      (для шины V)
      I94-2 (CANL)
      		W
      I93-1 (CANH)
      		B
      		Разъем распределительного блока шины CAN № 2
      (для шины V)
      I93-2 (CANL)
      		W
      *1: для моделей с системой AFS

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 (для моделей с правосторонним рулевым управлением)


  1. Проверьте разъем распределительного блока шины CAN № 1.

    УКАЗАНИЕ:
    Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.

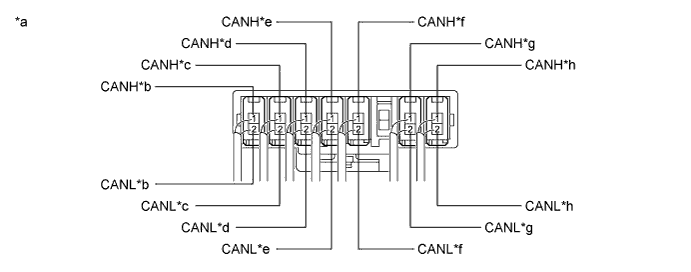

    1. Схема соединений


      Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


      Обозначения на рисунке
      *a
      		Устройство с подсоединенным жгутом проводов
      (разъем распределительного блока шины CAN № 1)
      		*b
      		К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)
      (для шины V)
      *c
      		К блоку управления системой кондиционирования
      (для шины V)
      		*d
      		к центральному блоку управления системы SRS
      (для шины V)
      *e
      		К ЭБУ рулевого управления с электроусилителем в сборе
      (для шины V)
      		*f
      		К ECM
      (для шины V)
      *g
      		К радиоприемнику с дисплеем в сборе*1
      (для шины V)
      		*h
      		К разъему распределительного блока шины CAN № 2
      (для шины V)
      *1: для моделей с радиоприемником и дисплеем

    2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 1.

      Номера контактов (обозначения)
      		Цвет проводки
      		Куда подсоединить
      I95-1 (CANH)
      		P
      		Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      (для шины V)
      I95-2 (CANL)
      		W
      I102-1 (CANH)
      		В
      		Блок управления системой кондиционирования в сборе
      (для шины V)
      I102-2 (CANL)
      		W
      I103-1 (CANH)
      		Y
      		Блок управления системы SRS
      (для шины V)
      I103-2 (CANL)
      		W
      I100-1 (CANH)
      		L
      		ЭБУ рулевого управления с усилителем с электродвигателем в сборе
      (для шины V)
      I100-2 (CANL)
      		W
      I104-1 (CANH)
      		G
      		ECM
      (для шины V)
      I104-2 (CANL)
      		W
      I107-1 (CANH)
      		R
      		Радиоприемник с дисплеем в сборе*1
      (для шины V)
      I107-2 (CANL)
      		W
      I93-1 (CANH)
      		B
      		Разъем распределительного блока шины CAN № 2
      (для шины V)
      I93-2 (CANL)
      		W
      *1: для моделей с радиоприемником и дисплеем

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 (для моделей с левосторонним рулевым управлением)


  1. Проверьте разъем распределительного блока шины CAN № 2.

    УКАЗАНИЕ:
    Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.



    1. Схема соединений


      Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


      Обозначения на рисунке
      *a
      		Устройство с подсоединенным жгутом проводов
      (разъем распределительного блока шины CAN № 2)
      		*b
      		К ЭБУ предупреждения о недопустимой дистанции в сборе*1
      (для шины V)
      *c
      		К ECM
      (для шины V)
      		*d
      		К блоку управления системой кондиционирования
      (для шины V)
      *e
      		к блоку управления рабочими цилиндрами тормозов в сборе
      (для шины V)
      		*f
      		к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2
      (для шины V)
      *g
      1. К ЭБУ системы навигации в сборе*3
      2. к радиоприемнику с дисплеем в сборе*4
      (для шины V)
      		*h
      		К разъему распределительного блока шины CAN № 1
      (для шины V)
      *1: для моделей с сенсорной системой помощи при парковке Toyota
      *2: Для моделей с системой посадки и запуска
      *3: для моделей с приемником системы навигации
      *4: для моделей с радиоприемником и дисплеем

    2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 2.

      Номера контактов (обозначения)
      		Цвет проводки
      		Куда подсоединить
      I111-1 (CANH)
      		BE
      		ЭБУ предупреждения о недопустимой дистанции*1
      (для шины V)
      I111-2 (CANL)
      		W
      I104-1 (CANH)
      		P
      		ECM
      (для шины V)
      I104-2 (CANL)
      		W
      I102-1 (CANH)
      		В
      		Блок управления системой кондиционирования в сборе
      (для шины V)
      I102-2 (CANL)
      		W
      I105-1 (CANH)
      		Y
      		Блок управления рабочими цилиндрами тормозов в сборе
      (для шины V)
      I105-2 (CANL)
      		W
      I106-1 (CANH)
      		L
      		ЭБУ электронного ключа зажигания в сборе (ЭБУ сертификации)*2
      (для шины V)
      I106-2 (CANL)
      		W
      I107-1 (CANH)
      		R
      1. ЭБУ системы навигации в сборе*3
      2. Радиоприемник с дисплеем в сборе*4
      (для шины V)
      I107-2 (CANL)
      		W
      I101-1 (CANH)
      		B
      		Разъем распределительного блока шины CAN № 1
      (для шины V)
      I101-2 (CANL)
      		W
      *1: для моделей с сенсорной системой помощи при парковке Toyota
      *2: Для моделей с системой посадки и запуска
      *3: для моделей с приемником системы навигации
      *4: для моделей с радиоприемником и дисплеем

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 (для моделей с правосторонним рулевым управлением)


  1. Проверьте разъем распределительного блока шины CAN № 2.

    УКАЗАНИЕ:
    Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.



    1. Схема соединений


      Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


      Обозначения на рисунке
      *a
      		Устройство с подсоединенным жгутом проводов
      (разъем распределительного блока шины CAN № 2)
      		*b
      		к ЭБУ предупреждения о недопустимой дистанции
      (для шины V)
      *c
      		к датчику положения рулевого колеса
      (для шины V)
      		*d
      		к блоку управления рабочими цилиндрами тормозов в сборе
      (для шины V)
      *e
      		к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*1
      (для шины V)
      		*f
      		DLC3
      *g
      		К щитку приборов в сборе
      (для шины V)
      		*h
      		К разъему распределительного блока шины CAN № 1
      (для шины V)
      *1: Для моделей с системой посадки и запуска

    2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 2.

      Номера контактов (обозначения)
      		Цвет проводки
      		Куда подсоединить
      I111-1 (CANH)
      		P
      		ЭБУ предупреждения о недопустимой дистанции
      (для шины V)
      I111-2 (CANL)
      		W
      I97-1 (CANH)
      		В
      		Датчик положения рулевого колеса
      (для шины V)
      I97-2 (CANL)
      		W
      I105-1 (CANH)
      		Y
      		Блок управления рабочими цилиндрами тормозов в сборе
      (для шины V)
      I105-2 (CANL)
      		W
      I106-1 (CANH)
      		L
      		ЭБУ электронного ключа зажигания в сборе (ЭБУ сертификации)*1
      (для шины V)
      I106-2 (CANL)
      		W
      I96-1 (CANH)
      		G
      		DLC3
      I96-2 (CANL)
      		W
      I94-1 (CANH)
      		R
      		Щиток приборов в сборе
      (для шины V)
      I94-2 (CANL)
      		W
      I101-1 (CANH)
      		B
      		Разъем распределительного блока шины CAN № 1
      (для шины V)
      I101-2 (CANL)
      		W
      *1: Для моделей с системой посадки и запуска

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3 (для моделей с наклонной телескопической рулевой колонкой с электроприводом)


  1. Проверьте разъем распределительного блока шины CAN № 3.

    УКАЗАНИЕ:
    Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.

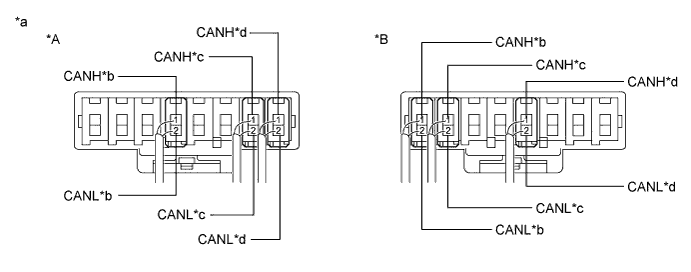

    1. Схема соединений


      Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


      Обозначения на рисунке
      *A
      		Для моделей производства TMC
      		*B
      		для моделей изготовления TMMR
      *a
      		Устройство с подсоединенным жгутом проводов
      (разъем распределительного блока шины CAN № 3)
      		*b
      		к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты
      (для вспомогательной шины 1)
      *c
      		К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)
      (для вспомогательной шины 1)
      		*d
      		К разъему распределительного блока шины CAN № 4
      (для вспомогательной шины 1)

    2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 3.

      Номера контактов (обозначения)
      		Цвет проводки
      		Куда подсоединить
      I115-1 (CANH)
      		B
      		Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
      (для вспомогательной шины 1)
      I115-2 (CANL)
      		GR
      I114-1 (CANH)
      		R
      		Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      (для вспомогательной шины 1)
      I114-2 (CANL)
      		GR
      I117-1 (CANH)
      		Y
      		Разъем распределительного блока шины CAN № 4
      (для вспомогательной шины 1)
      I117-2 (CANL)
      		GR

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 4 (для моделей с наклонной телескопической рулевой колонкой с электроприводом)


  1. Проверьте разъем распределительного блока шины CAN № 4.

    УКАЗАНИЕ:
    Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.



    1. Схема соединений


      Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


      Обозначения на рисунке
      *a
      		Устройство с подсоединенным жгутом проводов
      (разъем распределительного блока шины CAN № 4)
      		*b
      		К разъему распределительного блока шины CAN № 5
      (для вспомогательной шины 1)
      *c
      		К разъему распределительного блока шины CAN № 3
      (для вспомогательной шины 1)
      		-
      		-

    2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 4.

      Номера контактов (обозначения)
      		Цвет проводки
      		Куда подсоединить
      I121-1 (CANH)
      		В
      		Разъем распределительного блока шины CAN № 5
      (для вспомогательной шины 1)
      I121-2 (CANL)
      		GR
      I120-1 (CANH)
      		Y
      		Разъем распределительного блока шины CAN № 3
      (для вспомогательной шины 1)
      I120-2 (CANL)
      		GR

РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 5 (для моделей с наклонной телескопической рулевой колонкой с электроприводом)


  1. Проверьте разъем распределительного блока шины CAN № 5.



      Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

    1. Схема соединений

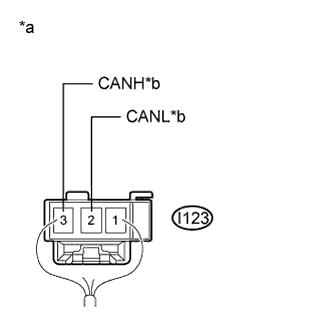

      Обозначения на рисунке
      *a
      		Вид сзади разъема со стороны жгута проводов
      (к разъему распределительного блока шины CAN № 5)
      *b
      		К разъему распределительного блока шины CAN № 4
      (для вспомогательной шины 1)

    2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 5.

      Номера контактов (обозначения)
      		Цвет проводки
      		Куда подсоединить
      I123-3 (CANH)
      		В
      		Разъем распределительного блока шины CAN № 4
      (для вспомогательной шины 1)
      I123-2 (CANL)
      		GR

DLC3

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

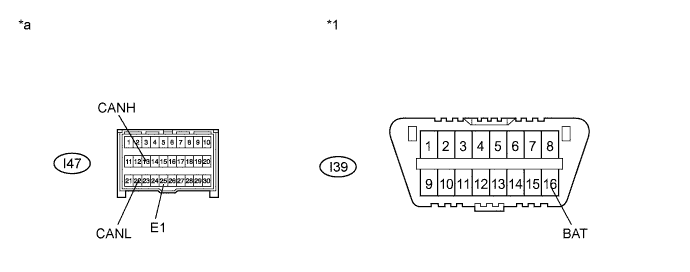

    Текст на рисунке
    *1
    		Подсоединить к разъему DLC3
    		-
    		-

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I39-6 (CANH) - I39-14 (CANL)
    		L - W*1
    G - W*2
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I39-6 (CANH) - I39-4 (CG)
    		L - W-B*1
    G - W-B*2
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I39-14 (CANL) - I39-4 (CG)
    		W - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I39-6 (CANH) - I39-16 (BAT)
    		L - R*1
    G - R*2
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I39-14 (CANL) - I39-16 (BAT)
    		W-R
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    *1: для моделей с левосторонним рулевым управлением
    *2: для моделей с правосторонним рулевым управлением

ECM (для моделей с 2GR-FE)

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(ECM)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы ECM.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A25-13 (CANH) - A25-26 (CANL)
    		B - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		108 - 132 Ом
    A25-13 (CANH) - E26-49 (E1)
    		B - BR
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A25-26 (CANL) - E26-49 (E1)
    		W - BR
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A25-13 (CANH) - A25-1 (BATT)
    		B - GR
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    A25-26 (CANL) - A25-1 (BATT)
    		W - GR
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ECM (для моделей с 2AR-FE)

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(ECM)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы ECM.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A25-13 (CANH) - A25-26 (CANL)
    		B - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		108 - 132 Ом
    A25-13 (CANH) - E26-16 (E1)
    		B - BR
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A25-26 (CANL) - E26-16 (E1)
    		W - BR
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A25-13 (CANH) - A25-1 (BATT)
    		B - GR
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    A25-26 (CANL) - A25-1 (BATT)
    		W - GR
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ECM (для 1AZ-FE)

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(ECM)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы ECM.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

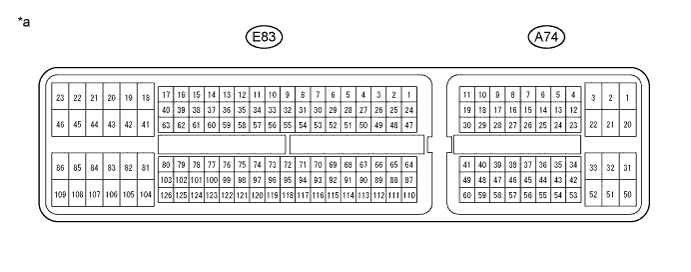

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A74-41 (CANH) - A74-49 (CANL)
    		B - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		108 - 132 Ом
    A74-41 (CANH) - E83-104 (E1)
    		B - BR
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A74-49 (CANL) - E83-104 (E1)
    		W - BR
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A74-41 (CANH) - A74-20 (BATT)
    		B - GR
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    A74-49 (CANL) - A74-20 (BATT)
    		W - GR
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ЩИТОК ПРИБОРОВ В СБОРЕ

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(щиток приборов в сборе)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    2. Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

  2. Отсоедините разъем щитка приборов.

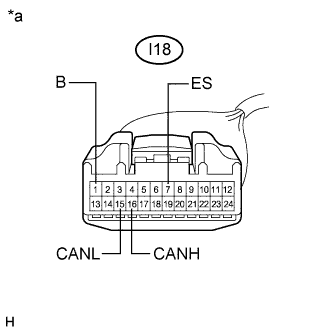

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к щитку приборов в сборе)

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I18-16 (CANH) - I18-15 (CANL)
    		R - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		108 - 132 Ом
    I18-16 (CANH) - I18-7 (ES)
    		R - BR
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I18-15 (CANL) - I18-7 (ES)
    		W - BR
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I18-16 (CANH) - I18-1 (B)
    		R - W
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I18-15 (CANL) - I18-1 (B)
    		W - W
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

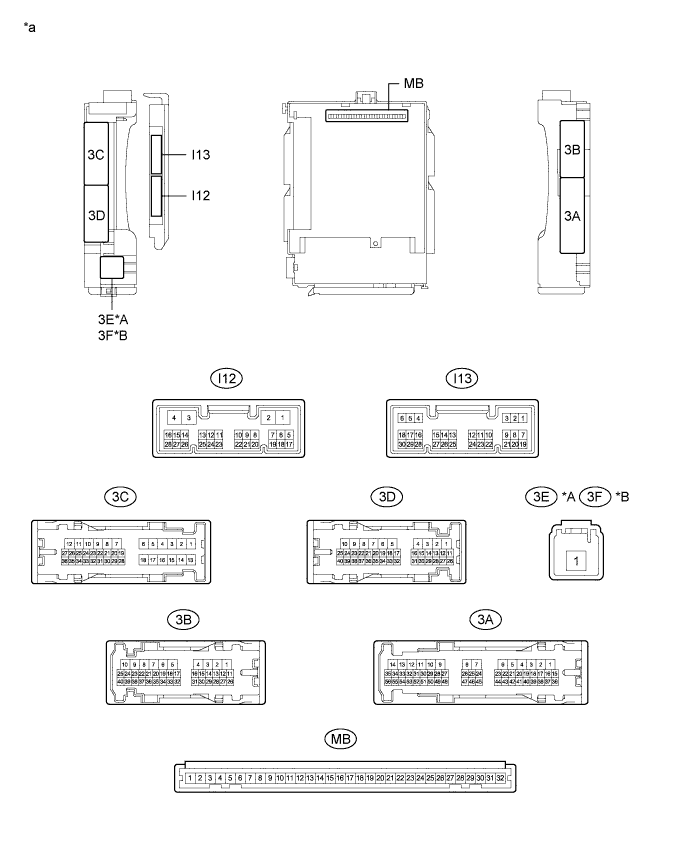

Обозначения на рисунке
*A
Для моделей с левосторонним рулевым управлением
*B
Для моделей с правосторонним рулевым управлением
*a
Устройство с неподсоединенным жгутом проводов
(распределительный блок панели приборов в сборе и главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

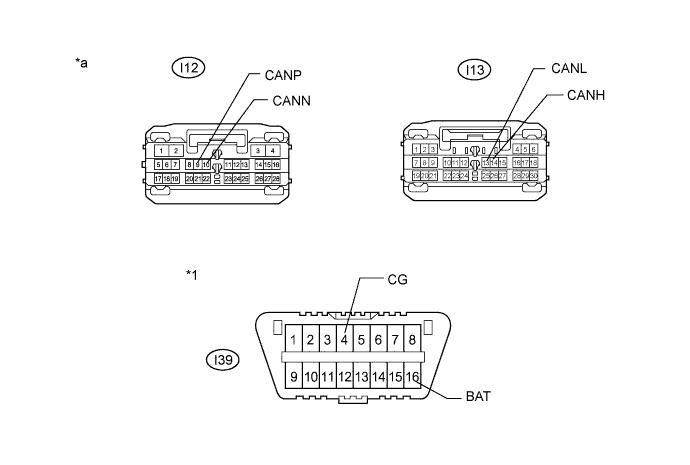

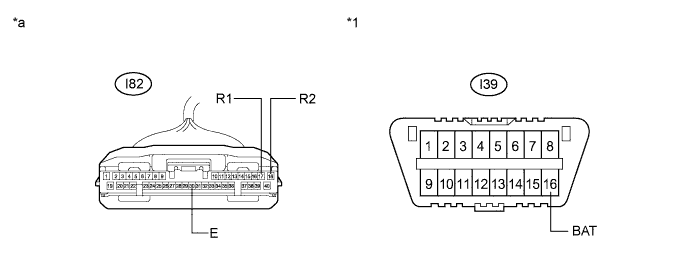

    Обозначения на рисунке
    *1
    		Подсоединить к разъему DLC3
    		-
    		-
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи))
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Линии вспомогательной шины V
    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I13-14 (CANH) - I13-13 (CANL)
    		P - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I13-14 (CANH) - I39-4 (CG)
    		P - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I13-13 (CANL) - I39-4 (CG)
    		W - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I13-14 (CANH) - I39-16 (BAT)
    		P - R
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I13-13 (CANL) - I39-16 (BAT)
    		W-R
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

    Линии главной шины вспомогательной шины 1 (Sub Bus 1)
    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I12-9 (CANP) - I12-10 (CANN)
    		R - GR
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		108 - 132 Ом
    I12-9 (CANP) - I39-4 (CG)
    		R - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I12-10 (CANN) - I39-4 (CG)
    		GR - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I12-9 (CANP) - I39-16 (BAT)
    		R – R
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I12-10 (CANN) - I39-16 (BAT)
    		GR - R
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

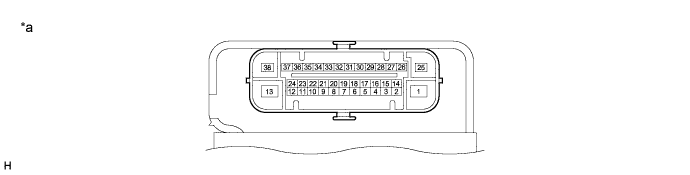

Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(блок управления рабочими цилиндрами тормозов в сборе)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    2. Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

  2. Отсоедините разъем блока управления рабочими цилиндрами тормозов.

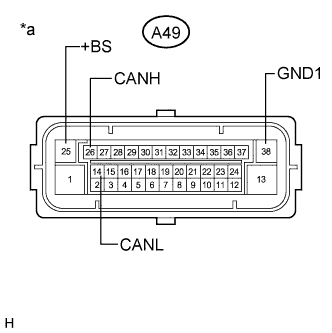

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к блоку управления рабочими цилиндрами тормозов в сборе)

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A49-26 (CANH) - A49-14 (CANL)
    		GR - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    A49-26 (CANH) - A49-38 (GND1)
    		GR - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A49-14 (CANL) - A49-38 (GND1)
    		W - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A49-26 (CANH) - A49-25 (+BS)
    		GR - L
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    A49-14 (CANL) - A49-25 (+BS)
    		W-L
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    2. Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

  2. Отсоедините разъем датчика положения рулевого колеса.

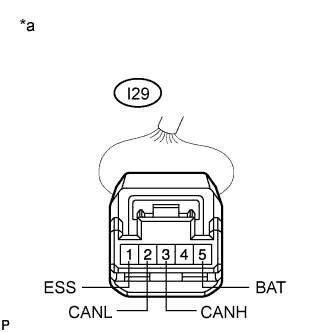

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику положения рулевого колеса)

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I29-3 (CANH) - I29-2 (CANL)
    		V - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I29-3 (CANH) - I29-1 (ESS)
    		V - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I29-2 (CANL) - I29-1 (ESS)
    		W - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I29-3 (CANH) - I29-5 (BAT)
    		V - W
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I29-2 (CANL) - I29-5 (BAT)
    		W - W
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ В СБОРЕ

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы ЭБУ рулевого управления с электроусилителем в сборе.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

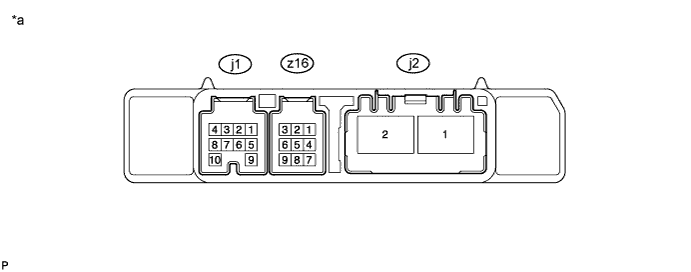

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (ЭБУ рулевого управления с электроусилителем в сборе)
    		-
    		-

    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

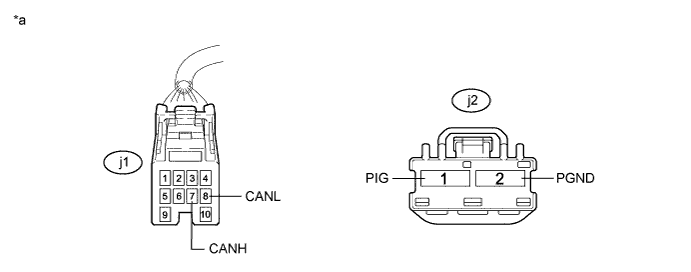

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ рулевого управления с усилителем с электродвигателем в сборе)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    j1-7 (CANH) - j1-8 (CANL)
    		Y - SB
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    j1-7 (CANH) - j2-2 (PGND)
    		Y - B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    j1-8 (CANL) - j2-2 (PGND)
    		SB - B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    j1-7 (CANH) - j2-1 (PIG)
    		Y - R
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    j1-8 (CANL) - j2-1 (PIG)
    		SB - R
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъем блока управления системы SRS.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

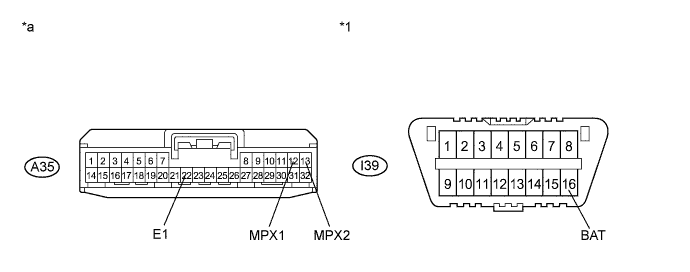

    Обозначения на рисунке
    *1
    		Подсоединить к разъему DLC3
    		-
    		-
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (блок управления системы SRS)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I47-13 (CANH) - I47-22 (CANL)
    		Y - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I47-13 (CANH) - I47-25 (E1)
    		Y - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I47-22 (CANL) - I47-25 (E1)
    		W - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I47-13 (CANH) - I39-16 (BAT)
    		Y - R
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I47-22 (CANL) - I39-16 (BAT)
    		W-R
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ (ЭБУ СЕРТИФИКАЦИИ) (для моделей с интеллектуальной системой посадки и запуска)

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

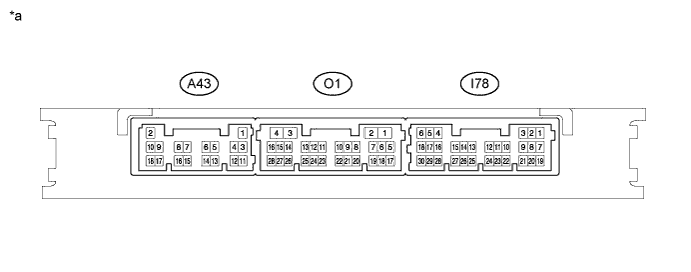

Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

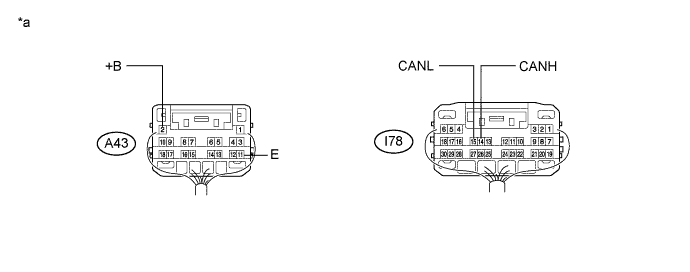

    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *a
    		Вид сзади разъема со стороны жгута проводов
    (к ЭБУ электронного ключа зажигания в сборе (ЭБУ сертификации))
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I78-14 (CANH) - I78-15 (CANL)
    		L - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I78-14 (CANH) - A43-11 (E)
    		L-W
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I78-15 (CANL) - A43-11 (E)
    		W - W
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I78-14 (CANH) - A43-2 (+B)
    		L - W
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I78-15 (CANL) - A43-2 (+B)
    		W - W
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (для моделей с радиоприемником с дисплеем)

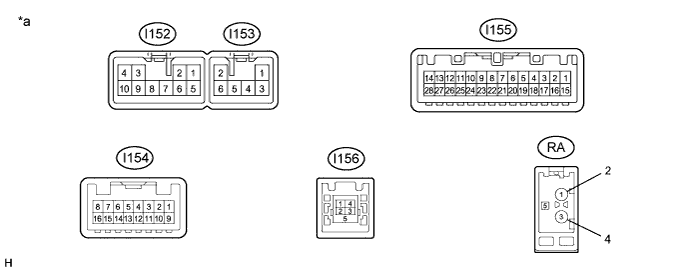

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(Радиоприемник с дисплеем в сборе)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы радиоприемника с дисплеем в сборе.

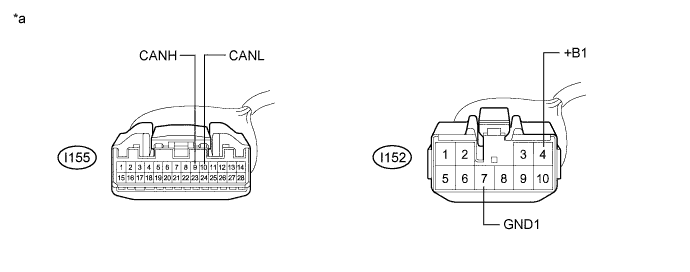

    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к радиоприемнику с дисплеем в сборе)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I155-9 (CANH) - I155-10 (CANL)
    		R - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I155-9 (CANH) - I152-7 (GND1)
    		R - BR
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I155-10 (CANL) - I152-7 (GND1)
    		W - BR
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I155-9 (CANH) - I152-4 (+B1)
    		R-L - Y
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I155-10 (CANL) - I152-4 (+B1)
    		W-L - Y
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с приемником системы навигации)

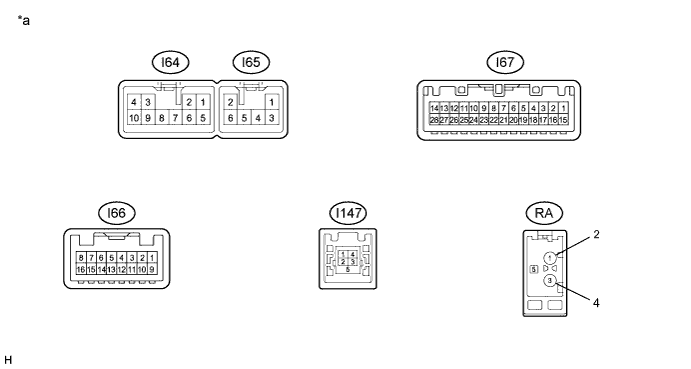

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(ЭБУ системы навигации в сборе)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъемы ЭБУ системы навигации в сборе.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы навигации в сборе)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I67-9 (CANH) - I67-10 (CANL)
    		R - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I67-9 (CANH) - I64-7 (GND1)
    		R - BR
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I67-10 (CANL) - I64-7 (GND1)
    		W - BR
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I67-9 (CANH) - I64-4 (+B1)
    		R-L - Y
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I67-10 (CANL) - I64-4 (+B1)
    		W-L - Y
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъем блока управления системой кондиционирования.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

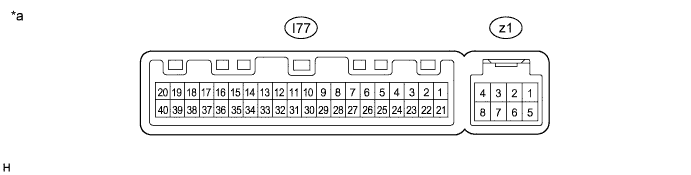

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (блок управления системой кондиционирования)
    		-
    		-

    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

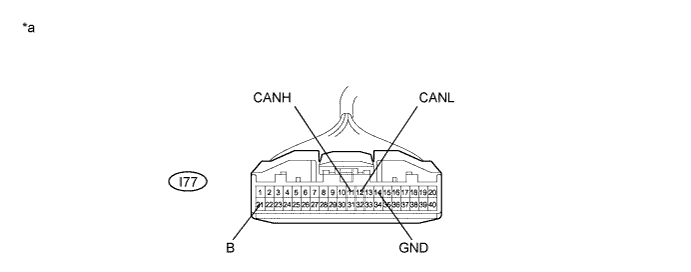

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к блоку управления системой кондиционирования)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I77-11 (CANH) - I77-12 (CANL)
    		V - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I77-11 (CANH) - I77-14 (GND)
    		V - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I77-12 (CANL) - I77-14 (GND)
    		W - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I77-11 (CANH) - I77-21 (B)
    		V - Y
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I77-12 (CANL) - I77-21 (B)
    		W - Y
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке Toyota)

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъем ЭБУ предупреждения о недопустимой дистанции.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *1
    		Подсоединить к разъему DLC3
    		-
    		-
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ предупреждения о недопустимой дистанции)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I82-17 (R1) - I82-18 (R2)
    		BE - W*1
    P - W*2
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I82-17 (R1) - I82-30 (E)
    		BE - BR*1
    P - BR*2
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I82-18 (R2) - I82-30 (E)
    		W - BR
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I82-17 (R1) - I39-16 (BAT)
    		BE - R*1
    P - R*2
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I82-18 (R2) - I39-16 (BAT)
    		W-R
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    *1: для моделей с левосторонним рулевым управлением
    *2: для моделей с правосторонним рулевым управлением

ЭБУ системы AFS (для моделей с системой AFS)

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

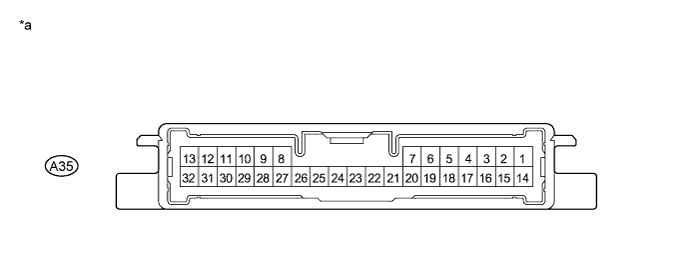

Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(ЭБУ системы AFS)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъем ЭБУ системы AFS.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *1
    		Подсоединить к разъему DLC3
    		-
    		-
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы AFS)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A35-12 (MPX1) - A35-13 (MPX2)
    		B - W
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    A35-12 (MPX1) - A35-22 (E1)
    		B - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A35-13 (MPX2) - A35-22 (E1)
    		W - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    A35-12 (MPX1) - I39-16 (BAT)
    		B - R
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    A35-13 (MPX2) - I39-16 (BAT)
    		W-R
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более

МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу

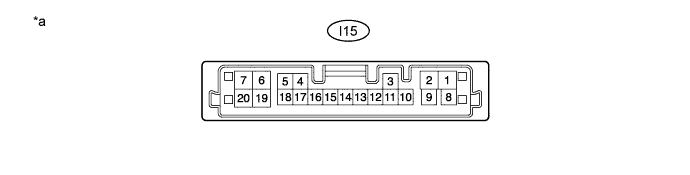

Обозначения на рисунке
*a
Устройство с неподсоединенным жгутом проводов
(мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)
-
-

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



  2. Отсоедините разъем мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can контакты эбу


    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)
    		-
    		-

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I15-3 (CANP) -I15-11 (CANN)
    		B - GR
    		Линия шины CAN высокого уровня - линия шины CAN низкого уровня
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом
    I15-3 (CANP) - I15-1 (GND)
    		B - W-B
    		Линия шины CAN высокого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I15-11 (CANN) - I15-1 (GND)
    		GR - W-B
    		Линия шины CAN низкого уровня - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		200 Ом или более
    I15-3 (CANP) - I15-2 (+B)
    		B-Y
    		Линия шины CAN высокого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
    I15-11 (CANN) - I15-2 (+B)
    		GR - Y
    		Линия шины CAN низкого уровня - положительный вывод аккумуляторной батареи (+)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		6 кОм или более
