DTC C1249 Обрыв в цепи выключателя стоп-сигналов


ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы выключателя стоп-сигналов и использует их для определения активации тормозов.
Ниже перечислены условия, которые могут вызывать сохранение кодов DTC:
  1. Заедание выключателя стоп-сигналов во включенном положении
  2. Педали акселератора и тормоза нажаты одновременно.*
УКАЗАНИЕ:
*: ЭБУ системы противоскольжения может сохранить этот DTC в случае вынесения решения о том, что при одновременном нажатии педалей акселератора и тормоза произошло заедание выключателя во включенном положении. Однако это не свидетельствует о неисправности.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1249
Скорость автомобиля составляет 10 км/час (6 миль в час) или выше, педаль акселератора нажата, давление в главном цилиндре составляет 0,5 МПа (5,09 кгс/см2, 72 фунта на кв. дюйм) или ниже, и выключатель стоп-сигналов находится во включенном состоянии не менее 60 с.
  1. Предохранитель STOP
  2. Выключатель стоп-сигналов в сборе
  3. Цепь выключателя стоп-сигналов
  4. ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

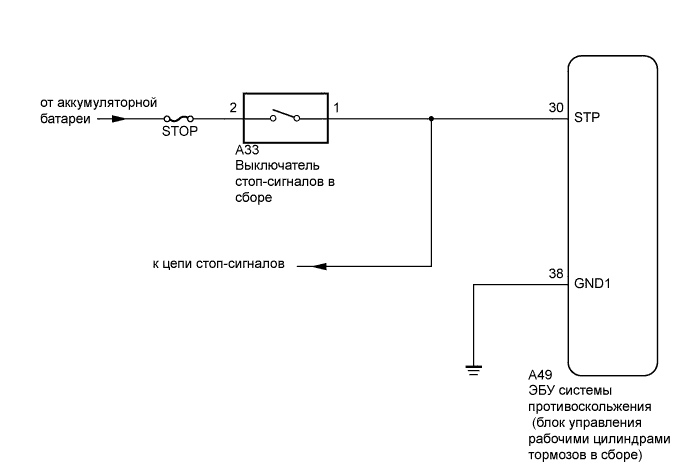

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1249 обрыв в цепи выключателя стоп-сигналов


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ ПЕДАЛЕЙ АКСЕЛЕРАТОРА И ТОРМОЗА

  1. Расспросите клиента, чтобы определить, нажимались ли педали одновременно во время движения или торможения.

    OK:
    Педали не нажимались одновременно.
    УКАЗАНИЕ:
    ЭБУ системы противоскольжения может сохранить этот DTC в случае вынесения решения о том, что при одновременном нажатии педалей акселератора и тормоза произошло заедание выключателя во включенном положении.
    Если педали нажимались одновременно, удалите DTC, поскольку причиной его регистрации не является неисправность.


NG
КОНЕЦ
OK


2.ПРОВЕРЬТЕ РАБОТУ СТОП-СИГНАЛОВ

  1. Убедитесь, что при нажатии педали тормоза стоп-сигналы включаются, а при отпускании – гаснут.

    OK:

    Условие
    		Состояние освещения
    Педаль тормоза нажата.
    		ON (ВКЛ)
    Педаль тормоза отпущена.
    		OFF (ВЫКЛ)


NG
Перейдите к шагу 5
OK


3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Выберите режим Data List, используя портативный диагностический прибор (Нажмите здесь).

    АБС / VSC / TRC
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Stop Light SW
    		Состояние выключателя стоп-сигналов / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): педаль тормоза нажата
    OFF (ВЫКЛ): педаль тормоза отпущена
    		-

  1. Убедитесь, что состояние выключателя стоп-сигналов на дисплее портативного диагностического прибора изменяется в соответствии с состоянием педали тормоза.

    OK:
    На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с нажатием педали тормоза.


NG
Перейдите к шагу 9
OK


4.СНОВА ПРОВЕРЬТЕ DTC

  1. Выключите зажигание.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание.

  1. Запустите двигатель.

  1. Приведите автомобиль в движение и несколько раз нажмите педаль тормоза, чтобы проверить работу цепи стоп-сигналов.

  1. Проверьте, выводится ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC C1249 не выводится.
    		А
    Выводится DTC C1249.
    		B
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1249 обрыв в цепи выключателя стоп-сигналов

  1. Убедитесь, что предохранитель STOP (7,5 А) исправен.

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем выключателя стоп-сигналов.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A33-2 - масса
    		Всегда
    		11 - 14 В
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к выключателю стоп-сигналов в сборе)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK


6.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1249 обрыв в цепи выключателя стоп-сигналов

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		Штырь выключателя не нажат
    		Менее 1 Ом
    1 - 2
    		Штырь выключателя нажат
    		10 кОм или более
    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (выключатель стоп-сигналов в сборе)


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ (Нажмите здесь)
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ STP)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1249 обрыв в цепи выключателя стоп-сигналов

  1. Подсоедините разъем выключателя стоп-сигналов в сборе.

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A49-30 (STP) - масса
    		Выключатель стоп-сигналов включен (педаль тормоза нажата)
    		11-14 В*
    A49-30 (STP) - масса
    		Выключатель стоп-сигналов в положении OFF (педаль тормоза отпущена)
    		Менее 1,5 В
    УКАЗАНИЕ:
    *: Номинальное напряжение изменяется в зависимости от значения напряжения на контакте +BS. Номинальное напряжение составляет 85% от напряжения на контакте +BS.
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ STP)
OK


8.СНОВА ПРОВЕРЬТЕ DTC

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Удалите коды DTC (Нажмите здесь).

  1. Выключите зажигание.

  1. Запустите двигатель.

  1. Приведите автомобиль в движение и несколько раз нажмите педаль тормоза, чтобы проверить работу цепи стоп-сигналов.

  1. Проверьте, выводится ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC C1249 не выводится.
    		А
    Выводится DTC C1249.
    		B
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ СИСТЕМУ ОСВЕЩЕНИЯ (ЦЕПЬ СТОП-СИГНАЛОВ) (Нажмите здесь)

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ STP)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1249 обрыв в цепи выключателя стоп-сигналов

  1. Выключите зажигание.

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A49-30 (STP) - масса
    		Выключатель стоп-сигналов включен (педаль тормоза нажата)
    		11-14 В*
    A49-30 (STP) - масса
    		Выключатель стоп-сигналов в положении OFF (педаль тормоза отпущена)
    		Менее 1,5 В
    УКАЗАНИЕ:
    *: Номинальное напряжение изменяется в зависимости от значения напряжения на контакте +BS. Номинальное напряжение составляет 85% от напряжения на контакте +BS.
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ STP)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
