Устройство
| Описание
|

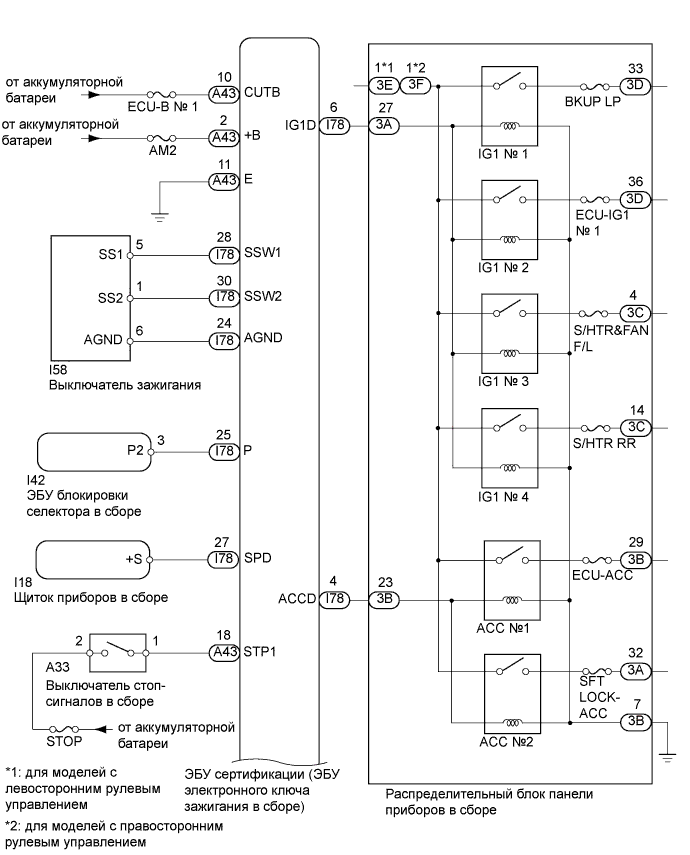

Выключатель зажигания
- Усилитель электронного ключа зажигания
| - Включает питание и запускает двигатель.
- Содержит встроенный усилитель электронного ключа зажигания, который обеспечивает запуск двигателя, когда ключ не функционирует надлежащим образом из-за разряженной батареи или действия помех.
|
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
| - Изменяет режим источника питания, управляя реле ACC и IG.
- Управляет запуском с помощью реле стартера.
- Выполняет проверку ключа.
- Управляет антеннами электронного ключа (наружными), антеннами электронного ключа (внутренними) и датчиками блокировки/разблокировки дверей.
- Выдает команды на блокировку/разблокировку дверей интеллектуальной системой посадки.
- Выдает команды на блокировку/разблокировку привода блокировки рулевого управления в сборе.
- Выдает команды на включение/выключение иммобилайзера.
- Формирует область обнаружения интеллектуальной системы посадки.
- Получает сигналы управления от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и передает команды на включение/выключение иммобилайзера в ЕСМ (для моделей с функцией обратной сигнализации посредством зуммера системы дистанционной блокировки дверей).
- Записывает коды для интеллектуальной проверки (для моделей с функцией обратной сигнализации посредством зуммера системы дистанционной блокировки дверей).
|
Блок идентификационного кода (ЭБУ кода иммобилайзера)
(для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей)
| - Получает команды от ЭБУ сертификации и передает команды на включение/выключение иммобилайзера в ECM.
- Регистрирует коды для интеллектуальной проверки.
|

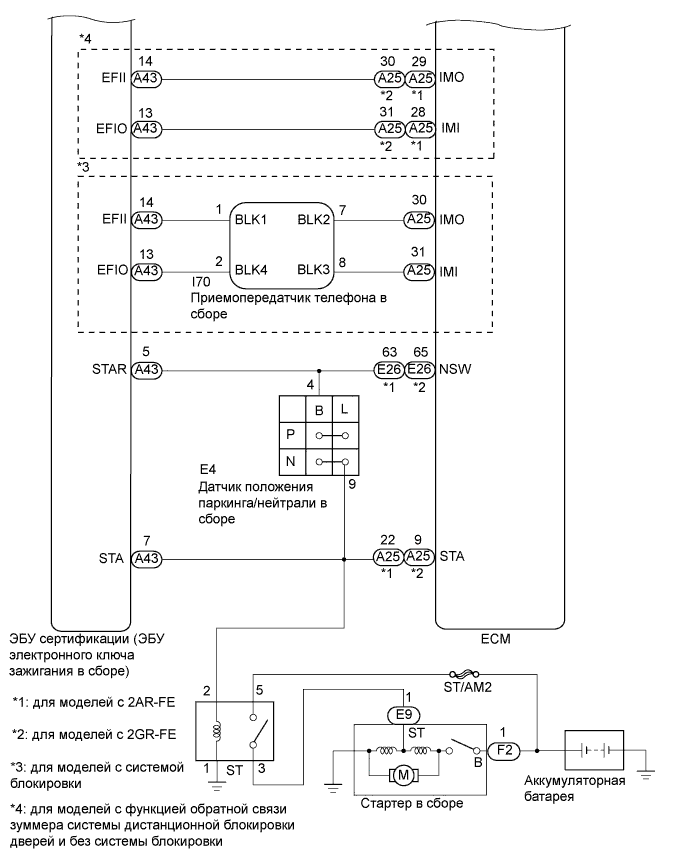

ECM
| - Передает в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) сигнал, указывающий на успешный запуск двигателя, при запуске двигателя.
|

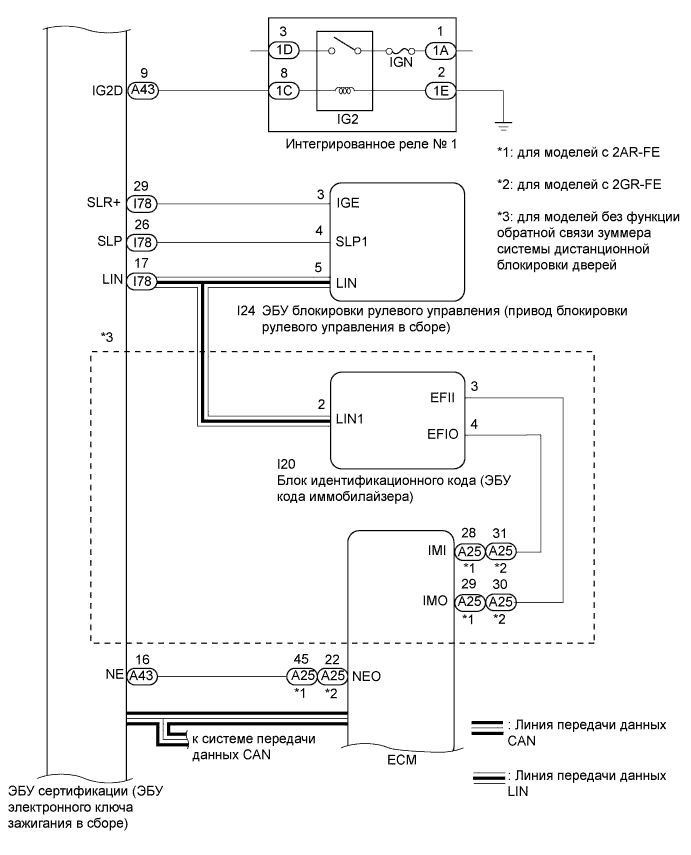

ЭБУ блокировки рулевого управления (привод блокировки рулевого управления)
| - Получает команды от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и приводит в действие привод блокировки рулевого управления в сборе.
- Регистрирует коды для интеллектуальной проверки.
|
Щиток приборов в сборе
| - Управляет выдачей различных предупреждений (отображает сообщения на мультиинформационном дисплее, включает зуммер в щитке приборов, заставляет мигать или непрерывно гореть главную контрольную лампу аварийного состояния) в соответствии с командами от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
- Отображает информацию или управляет светодиодом, когда интеллектуальная система посадки и запуска неисправна.
- Передает сигнал скорости автомобиля в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).
|
Реле IG, ACC
| Включается/выключается под управлением ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и обеспечивает подачу питания в каждую систему.
|
Выключатель стоп-сигналов в сборе
| Регистрирует нажатие педали тормоза (переход выключателя во включенное состояние) и передает соответствующий сигнал в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
|
Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)
Внутренняя антенна электронного ключа № 2 в сборе (в заднем полу)
| Передает код запроса от ЭБУ сертификации (ЭБУ электронного ключа зажигания) и формирует область обнаружения в салоне автомобиля.
|
Приемник системы блокировки дверей
| Получает код интеллектуальной системы посадки и запуска / код системы дистанционного управления, передаваемый ключом, и направляет его в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
|
Передатчик электронного ключа в сборе
| Передает идентификационный код при получении сигнала запроса.
|
