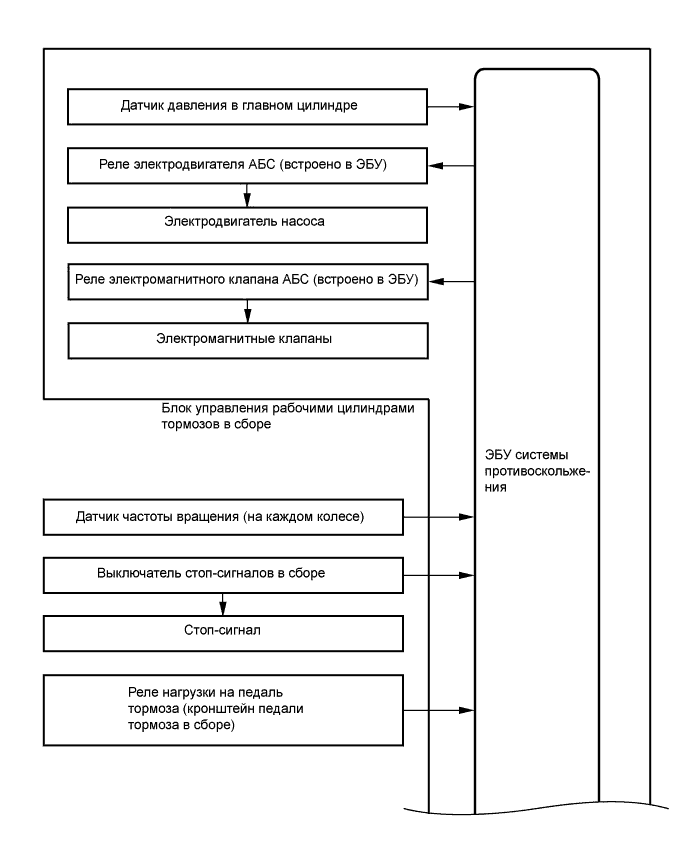

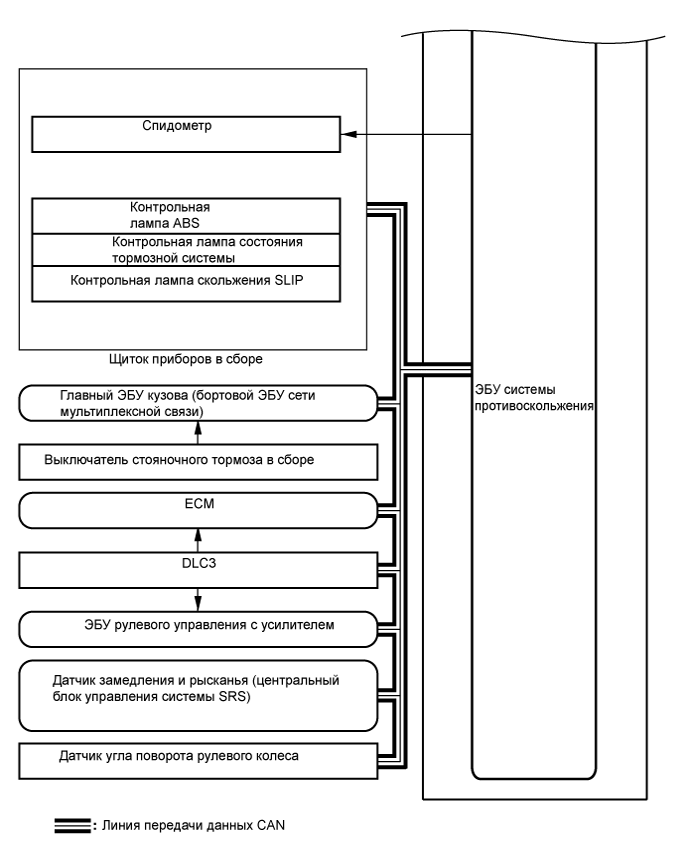

Система Курсовой Устойчивости -- Схема Системы



Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости.Система курсовой устойчивости схема системы


Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости.Система курсовой устойчивости схема системы


Передающий ЭБУ (передатчик)
Принимающий ЭБУ
Сигнал
Метод передачи данных
ЭБУ системы противоскольжения
Датчик угла поворота рулевого колеса
Сигнал запроса для датчика угла поворота рулевого колеса
Линия передачи данных CAN
Датчик угла поворота рулевого колеса
ЭБУ системы противоскольжения
Сигнал датчика угла поворота рулевого колеса
Линия передачи данных CAN
ЭБУ системы противоскольжения
Датчик замедления и рысканья (блок управления системы SRS в сборе)
Сигнал запроса об ускорении и рыскании
Линия передачи данных CAN
Датчик замедления и рысканья (блок управления системы SRS в сборе)
ЭБУ системы противоскольжения
Сигнал замедления и рысканья
Линия передачи данных CAN
ЭБУ системы противоскольжения
ECM
  1. Сигнал частоты вращения колеса
  2. Сигнал данных VSC
Линия передачи данных CAN
ECM
ЭБУ системы противоскольжения
  1. Сигнал положения рычага переключения передач
  2. Сигнал положения дроссельной заслонки
  3. Сигнал частоты вращения коленчатого вала двигателя
  4. Сигнал диагностики (контакта TC)
Линия передачи данных CAN
ЭБУ системы противоскольжения
ЭБУ рулевого управления с усилителем
Сигнал данных VSC
Линия передачи данных CAN
ЭБУ рулевого управления с усилителем
ЭБУ системы противоскольжения
Сигнал проверки датчиков (контакта TS)
Линия передачи данных CAN
Главный ЭБУ кузова
ЭБУ системы противоскольжения
Сигнал выключателя стояночного тормоза
Линия передачи данных CAN
ЭБУ системы противоскольжения
Щиток приборов в сборе
  1. Сигнал контрольной лампы ABS
  2. Сигнал контрольной лампы состояния тормозной системы
  3. Сигнал контрольной лампы SLIP
  4. Сигнал частоты вращения колеса
Линия передачи данных CAN
