Система управления электрическими стеклоподъемниками невозможно управлять электрическим стеклоподъемником двери водителя с помощью главного выключателя электрических стеклоподъемников. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MAIN BODY)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (D-DOOR MOTOR)

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (D-DOOR MOTOR)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ДВЕРИ ВОДИТЕЛЯ))

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

ПРОВЕРЬТЕ ФУНКЦИЮ РУЧНОГО ПОДЪЕМА/ОПУСКАНИЯ (СО СТОРОНЫ ВОДИТЕЛЯ)

ОПИСАНИЕ

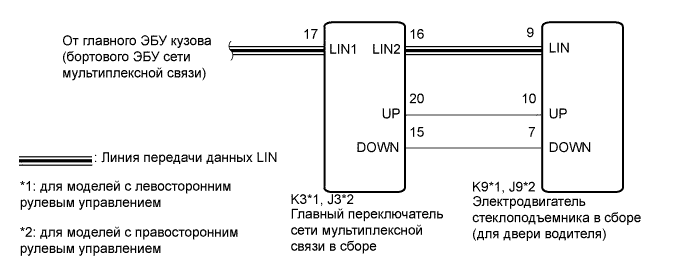

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Система управления электрическими стеклоподъемниками использует шину передачи данных LIN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике системы управления электрическими стеклоподъемниками следует только после подтверждения нормальной работы системы передачи данных.

2. В случае замены электродвигателя стеклоподъемника в сборе (двери водителя) новым выполните инициализацию системы управления электрическими стеклоподъемниками (Нажмите здесь).


1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   Communication D-Door Motor	Состояние соединения между электродвигателем стеклоподъемника (двери водителя) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP	ОК: Связь в норме STOP: Связь прекращена	-
   Communication Master SW	Состояние соединения между главным переключателем сети мультиплексной связи и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP	ОК: Связь в норме STOP: Связь прекращена	-

   OK:

   На экране портативного диагностического прибора отображается "OK".


1. Войдите в следующие меню: Body / D-Door Motor / Data List.


2. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   D-Door Motor (электродвигатель стеклоподъемника в сборе (для двери водителя))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   D Door P/W Up SW	Сигнал переключателя ручного подъема стекла двери со стороны водителя / ON или OFF	ON (ВКЛ): Переключатель ручного подъема стекла двери водителя включен OFF (ВЫКЛ): Переключатель ручного подъема стекла двери водителя не включен	-
   D Door P/W Down SW	Сигнал переключателя ручного опускания стекла двери со стороны водителя / ON или OFF	ON (ВКЛ): Переключатель ручного опускания стекла двери водителя включен OFF (ВЫКЛ): Переключатель ручного опускания стекла двери водителя не включен	-

   OK:

   На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


1. Войдите в следующие меню: Body / D-Door Motor / Active Test.


2. В соответствии с указаниями на дисплее портативного диагностического прибора выполните диагностику в режиме Active Test.


   ПРЕДОСТЕРЕЖЕНИЕ:

   Так как в данном испытании приводятся в движение отдельные узлы и деталия автомобиля, будьте осторожны и остерегайтесь получения травм. В режиме Active Test функция травмобезопасности не работает.




   D-Door Motor (электродвигатель стеклоподъемника в сборе (для двери водителя))

   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Power Window	Электрический стеклоподъемник	OFF/UP/DOWN	-

   OK:

   Электрический стеклоподъемник двери со стороны водителя работает нормально.


1. Отсоедините разъем главного переключателя сети мультиплексной связи в сборе.


2. Отсоедините разъем электродвигателя стеклоподъемника в сборе (двери водителя).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление:

   Для моделей с левосторонним рулевым управлением

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K3-20 (UP) - K9-10 (UP)	Всегда	Менее 1 Ом
   K3-15 (DOWN) - K9-7 (DOWN)	Всегда	Менее 1 Ом
   K3-20 (UP) - масса	Всегда	10 кОм или более
   K3-15 (DOWN) - масса	Всегда	10 кОм или более
   K9-10 (UP) - масса	Всегда	10 кОм или более
   K9-7 (DOWN) - масса	Всегда	10 кОм или более

   Для моделей с правосторонним рулевым управлением

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   J3-20 (UP) - J9-10 (UP)	Всегда	Менее 1 Ом
   J3-15 (DOWN) - J9-7 (DOWN)	Всегда	Менее 1 Ом
   J3-20 (UP) - масса	Всегда	10 кОм или более
   J3-15 (DOWN) - масса	Всегда	10 кОм или более
   J9-10 (UP) - масса	Всегда	10 кОм или более
   J9-7 (DOWN) - масса	Всегда	10 кОм или более

1. Замените главный переключатель сети мультиплексной связи в сборе (Нажмите здесь).


1. Убедитесь, что электрический стеклоподъемник двери со стороны водителя работает при задействовании функции ручного подъема/опускания с помощью главного переключателя сети мультиплексной связи (Нажмите здесь).


OK:

Функция ручного подъема/опускания стекла двери водителя работает нормально.
