dtc p0013 обрыв в цепи датчика положения распредвала a (ряд 1). Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 2Ar-Fe. Camry ASV50 GSV50 ACV51

ОПИСАНИЕ

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ПРОВЕРОЧНАЯ ПОЕЗДКА

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СЧИТАЙТЕ ВЫВОДИМЫЙ КОД DTC (P0013)

ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ - ECM)

DTC P0013 Обрыв в цепи датчика положения распредвала "A" (ряд 1)


ОПИСАНИЕ

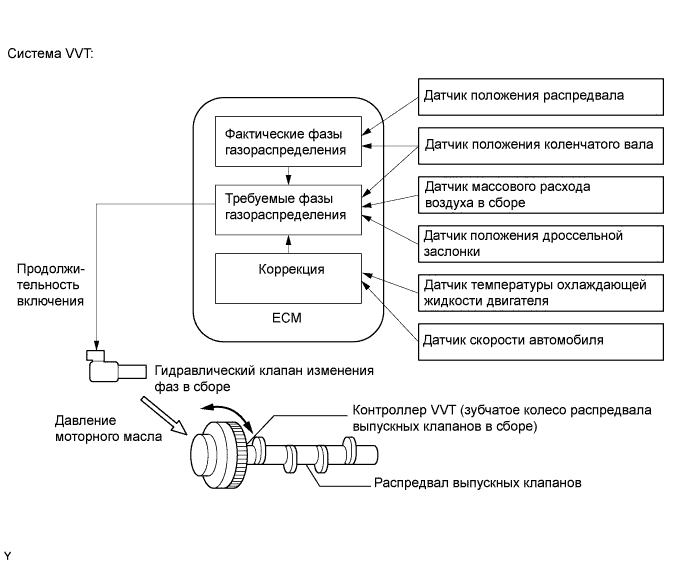

Система регулирования фаз газораспределения (VVT) регулирует фазы газораспределения выпускных клапанов для повышения рабочих характеристик двигателя. Управление контроллером VVT осуществляется посредством моторного масла, подаваемого под давлением.
Гидравлический клапан изменения фаз в сборе является электромагнитным клапаном, переключающим трубопровод подачи моторного масла. Клапан приводится в действие, когда от ЕСМ поступает питание 12 В. ECM изменяет время подачи питания на электромагнитный клапан (продолжительность включения) в зависимости от положения распредвала, коленчатого вала, положения дроссельной заслонки и т.д.

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0013 обрыв в цепи датчика положения распредвала a (ряд 1)


№ DTC
Условие обнаружения DTC
Неисправный участок
P0013
Обрыв или короткое замыкание в цепи гидравлического клапана изменения фаз распредвала выпускных клапанов (логика диагностирования за 1 поездку).
  1. Обрыв или короткое замыкание в цепи гидравлического клапана изменения фаз распредвала выпускных клапанов
  2. Гидравлический клапан изменения фаз распредвала выпускных клапанов
  3. ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Этот DTC предназначен для обнаружения обрыва или короткого замыкания в цепи гидравлического клапана изменения фаз в сборе (для распредвала выпускных клапанов). Если продолжительность включения гидравлического клапана изменения фаз недостаточна или избыточна при включенном зажигинии или во время работы двигателя, ECM включает контрольную лампу MIL и регистрирует код DTC.

ПРОВЕРОЧНАЯ ПОЕЗДКА

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 секунд.
  5. Включите зажигание и портативный диагностический прибор.
  6. Подождите не менее 5 с.
  7. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.
  8. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  9. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
  10. Введите DTC: P0013.
  11. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.

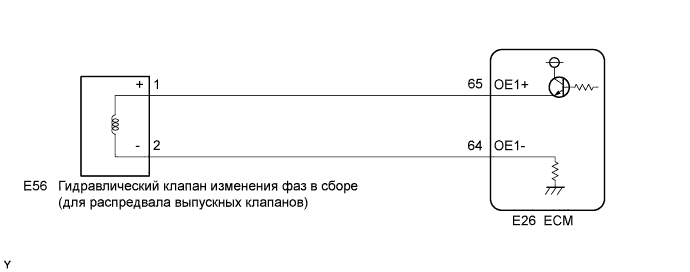

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0013 обрыв в цепи датчика положения распредвала a (ряд 1)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Если выводится DTC P0013, проверьте цепь системы VVT (для распредвала выпускных клапанов).
  2. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СЧИТАЙТЕ ВЫВОДИМЫЙ КОД DTC (P0013)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Удалите DTC после записи данных фиксированного набора параметров и DTC.

  1. Выключите зажигание и подождите не менее 30 секунд.

  1. Включите зажигание и подождите 5 с.

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат
    Результат
    		Следующий шаг
    DTC P0013 выводится
    		А
    DTC не выводится
    		B


B
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ)

  1. Проверьте гидравлический клапан изменения фаз в сборе (для распредвала выпускных клапанов) (Нажмите здесь).



NG
ЗАМЕНИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ) (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ - ECM)

  1. Отсоедините разъем гидравлического клапана изменения фаз (для распредвала выпускных клапанов).

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E56-1 (+) - E26-65 (OE1+)
    		Всегда
    		Менее 1 Ом
    E56-2 (-) - E26-64 (OE1-)
    		Всегда
    		Менее 1 Ом
    E56-1 (+) или E26-65 (OE1+) - масса
    		Всегда
    		10 кОм или более
    E56-2 (-) или E26-64 (OE1-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)
