dtc b2284 сбой сигнала тормоза. Camry ASV50
ОПИСАНИЕ
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ)
DTC B2284 Сбой сигнала тормоза |
ОПИСАНИЕ
Этот DTC сохраняется, когда обнаруживается несоответствие между сигналами тормоза, поступающими по линии прямой связи и по шине CAN.- УКАЗАНИЕ:
- При отсоединении провода от отрицательного вывода (-) аккумуляторной батареи и повторного подсоединения его к этому выводу источник питания возвращается к тому же режиму работы, что и до отсоединения провода.
Код DTC
| Условие обнаружения DTC
| Неисправный участок
| Операция подтверждения вывода DTC
|
B2284
| Несоответствие между сигналами тормоза, поступающими по линии прямой связи и по шине CAN (логика диагностирования за 1 поездку*).
| - Предохранитель AM2
- Предохранитель STOP
- ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
- Жгут проводов или разъем
| Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи, отпустите педаль тормоза и подождите не менее 20 с. Затем нажмите педаль тормоза и удерживайте ее нажатой не менее 20 с.
|
- *: Регистрируется только при наличии неисправности и включенном зажигании (IG).
Состояние автомобиля и аварийный режим при обнаружении неисправностиСостояние автомобиля при обнаружении неисправности
| Аварийный режим при обнаружении неисправности
|
Когда передатчик электронного ключа находится в салоне, двигатель не запускается, даже когда выполняется операция запуска двигателя (индикатор на щитке приборов не светится зеленым светом). Однако двигатель можно запустить, переведя выключатель зажигания в состояние ON (ВКЛ) (ACC), а затем нажав и удерживая его.
- При неисправности линии прямой связи, удерживающей ее во включенном состоянии, двигатель можно запустить, нажав на выключатель зажигания с отпущенной педалью тормоза.
- При неисправности линии прямой связи, удерживающей ее в выключенном состоянии, двигатель невозможно запустить, нажав на выключатель зажигания, даже при нажатой педали тормоза.
| -
|

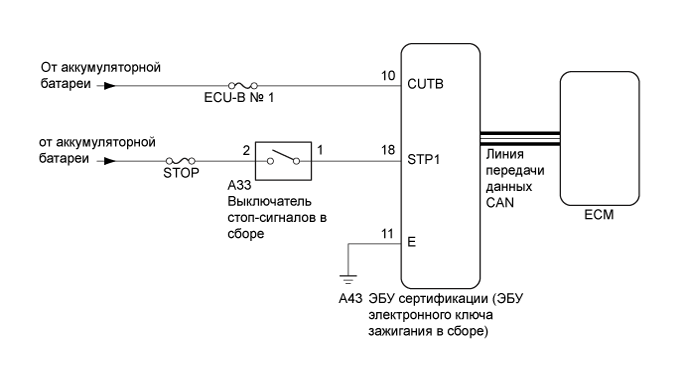

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- УКАЗАНИЕ:
- Проверьте надежность подсоединения разъема и убедитесь в том, что соединение не ослаблено, контакты не деформированы и т.д.
- ПРИМЕЧАНИЕ:
- При использовании портативного диагностического прибора с выключенным зажиганием выполните одну из следующих операций: 1) поочередно устанавливайте выключатель освещения какого-либо дверного проема во включенное и выключенное состояния с интервалом не более 1,5 с до тех пор, пока не установится связь между прибором и автомобилем, или 2) подсоедините портативный диагностический прибор к автомобилю, выберите тип автомобиля в ручном режиме, а затем войдите в следующие меню: Body / Entry & Start / DTC.
- Интеллектуальная система посадки и запуска (при реализации функции запуска) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике интеллектуальной системы посадки и запуска (при реализации функции запуска) следует только после подтверждения нормальной работы систем передачи данных.
- Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к мерам предосторожности для интеллектуальной системы посадки и запуска (при реализации функции запуска) (Нажмите здесь).
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
- После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.
- УКАЗАНИЕ:
Связанные параметры режимов Data List и Active TestDTC
| Параметр Data List
| Параметр Active Test
|
B2284
| Power Source Control - Stop Light Switch1
ABS/VSC/TRAC - Stop Light SW
| -
|
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Войдите в следующие меню: Body / Power Source Control / Data List.
В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.
Power Source Control (Распределение питания)Информация на дисплее прибора
| Измеряемая величина / диапазон измерения
| Нормальное состояние
| Заданные условия
|
Stop Light Switch1
| Состояние выключателя стоп-сигналов 1 / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): педаль тормоза нажата OFF (ВЫКЛ): педаль тормоза отпущена
| -
|
- OK:
- На экране отображается ON (ВКЛ) (педаль тормоза нажата) и OFF (ВЫКЛ) (педаль тормоза отпущена).
- Результат:
Результат
| Перейти к
|
OK
| А
|
NG (для моделей с 2AR-FE)
| B
|
NG (для моделей с 2GR-FE)
| C
|
| ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (Нажмите здесь) |
|
|
| ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (Нажмите здесь) |
|
|
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ) |
Отсоедините разъем A43 от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Подключение диагностического прибора
| Условие
| Заданные условия
|
A43-2 (+B) - масса
| Всегда
| 11 - 14 В
|
Обозначения на рисунке*a
| Вид сзади разъема со стороны жгута проводов (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ В ЦЕПИ, ПОДКЛЮЧЕННОЙ К ИСТОЧНИКУ ПИТАНИЯ |
|
|
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
A43-11 (E) - масса
| Всегда
| Менее 1 Ом
|
Обозначения на рисунке*a
| Вид сзади разъема со стороны жгута проводов (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ) |
Отсоедините разъем А33 от выключателя стоп-сигналов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
A43-18 (STP1) - A33-1
| Всегда
| Менее 1 Ом
|
A43-18 (STP1) или A33-1 - масса
| Всегда
| 10 кОм или более
|
Подсоедините разъем A43 выключателя стоп-сигналов в сборе.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Подключение диагностического прибора
| Условие
| Заданные условия
|
A43-18 (STP1) - масса
| Педаль тормоза отпущена
| 1 В или менее
|
Педаль тормоза нажата
| 9 В или выше
|
Обозначения на рисунке*a
| Вид сзади разъема со стороны жгута проводов (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
|
