DTC B2282 Ошибка сигнала скорости автомобиля

DTC B2283 Неисправность датчика скорости автомобиля


ОПИСАНИЕ

Код DTC B2282 регистрируется, если обнаруживается несоответствие между сигналами скорости автомобиля, поступающими по прямой линии от щитка приборов и по шине CAN.
Код DTC B2283 регистрируется при обнаружении неисправности датчика скорости автомобиля.
УКАЗАНИЕ:
При отсоединении провода от отрицательного вывода (-) аккумуляторной батареи и повторного подсоединения его к этому выводу источник питания возвращается к тому же режиму работы, что и до отсоединения провода.

Код DTC
Условие обнаружения DTC
Неисправный участок
Операция подтверждения вывода DTC
B2282
Несоответствие между сигналами скорости автомобиля, поступающими по прямой линии от щитка приборов и по шине CAN (логика диагностирования за 1 поездку*).
  1. Предохранитель AM2
  2. Система измерительных приборов и индикаторов
  3. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
  4. Разъем распределительного блока
  5. Жгут проводов или разъем
Совершите поездку на автомобиле со скоростью 25 км/час (16 миль в час) или выше в течение 20 с, а затем в течение 20 с двигайтесь со скоростью менее 5 км/час (3 миль в час).
B2283
Зарегистрирована одна из следующих неисправностей (обнаружена неисправность датчика скорости автомобиля) (логика диагностирования за 1 поездку*)
  1. Обнаружение неисправности датчика скорости автомобиля 1: Обнаружено чрезмерное замедление
  2. Обнаружение неисправности датчика скорости автомобиля 2: Обнаружение, связанное с частотой вращения коленчатого вала двигателя
  1. Предохранитель AM2
  2. Система измерительных приборов и индикаторов
  3. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
  4. Разъем распределительного блока
  5. Жгут проводов или разъем
Дайте двигателю поработать с частотой вращения не менее 2000 об/мин в течение 330 мин.
  1. *: Регистрируется только при наличии неисправности и включенном зажигании (IG).

Состояние автомобиля и аварийный режим при обнаружении неисправности
Код DTC
Состояние автомобиля при обнаружении неисправности
Аварийный режим при обнаружении неисправности
B2282
  1. Когда сигнал, поступающий по прямой линии или по шине CAN, не соответствует норме и показывает скорость автомобиля 0 км/час (0 миль в час), это не оказывает влияния на поведение автомобиля.
  2. Когда сигнал, поступающий по прямой линии или по шине CAN, не соответствует норме и показывает, что автомобиль движется, невозможно изменить режим выключателя зажигания с ON (ВКЛ) (IG) на OFF (ВЫКЛ).
-
B2283
  1. При нажатии выключателя зажигания на движущемся автомобиле источник питания выключается (двигатель останавливается).
  2. Когда передатчик электронного ключа находится в салоне, даже при выполнении операции запуска двигателя двигатель не запускается.
-

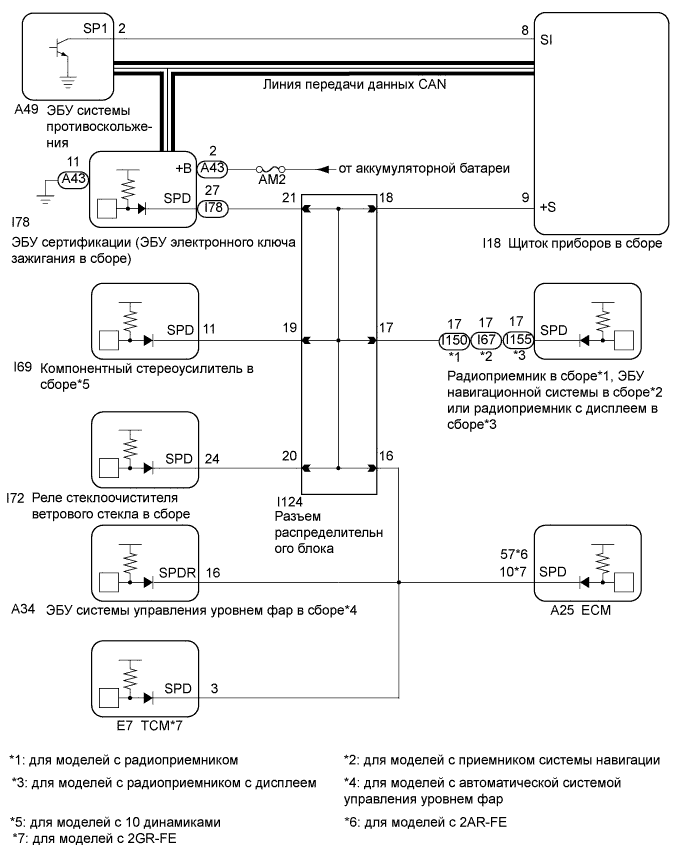

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b2282 ошибка сигнала скорости автомобиля

УКАЗАНИЕ:
  1. Напряжение 12 В или 5 В выдается каждым ЭБУ, а затем подается на щиток приборов. В транзисторе щитка приборов сигнал преобразуется в импульсный сигнал. Каждый ЭБУ управляет соответствующей системой при помощи импульсных сигналов.
  2. При коротком замыкании в ЭБУ ни одна из систем, указанных на блок-схеме, не будет работать должным образом.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. При использовании портативного диагностического прибора с выключенным зажиганием выполните одну из следующих операций: 1) поочередно устанавливайте выключатель освещения какого-либо дверного проема во включенное и выключенное состояния с интервалом не более 1,5 с до тех пор, пока не установится связь между прибором и автомобилем, или 2) подсоедините портативный диагностический прибор к автомобилю, выберите тип автомобиля в ручном режиме, а затем войдите в следующие меню: Body / Entry & Start / DTC.
  2. Интеллектуальная система посадки и запуска (при реализации функции запуска) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике интеллектуальной системы посадки и запуска (при реализации функции запуска) следует только после подтверждения нормальной работы систем передачи данных.
  3. Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к мерам предосторожности для интеллектуальной системы посадки и запуска (при реализации функции запуска) (Нажмите здесь).
  4. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  5. После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.

УКАЗАНИЕ:

Связанные параметры режимов Data List и Active Test
DTC
Параметр Data List
Параметр Active Test
B2282
B2283
Power Source Control
  1. Vehicle Speed Signal
  2. Engine Condition
  3. Power Supply Condition
Starting Control
  1. Engine Speed
Combination Meter
  1. Vehicle Speed Meter
-
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / Combination Meter / Data List.

  1. Проверьте в режиме DATA LIST сигналы скорости автомобиля.

    Щиток приборов
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Vehicle Speed Meter
    		Скорость автомобиля / мин.: 0 км/час (0 миль в час), макс.: 255 км/час (158 миль в час)
    		Значение практически совпадает с фактической скоростью автомобиля (измеренной на стенде проверки спидометра)
    		-
    OK:
    Скорость автомобиля, отображаемая на портативном диагностическом приборе, почти совпадает с фактической скоростью автомобиля, измеренной с помощью стенда проверки спидометра (откалиброванного динамометрического стенда).


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (неисправность спидометра) (Нажмите здесь)
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Войдите в следующие меню: Body / Power Source Control / Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    Power Source Control (Распределение питания)
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Vehicle speed signal
    		Автомобиль движется или неподвижен / Stop или Run
    		Stop: автомобиль остановлен
    Run: Автомобиль движется со скоростью 5 км/час (3 мили в час) или выше
    		-
    OK:
    На экране отображаются значения Stop (автомобиль остановлен) и Run (автомобиль движется).


NG
Перейдите к шагу 3
OK

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ)
Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b2282 ошибка сигнала скорости автомобиля

  1. Отсоедините разъем A43 от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A43-2 (+B) - масса
    		Всегда
    		11 - 14 В
    Обозначения на рисунке
    *a
    		Вид сзади разъема со стороны жгута проводов
    (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ В ЦЕПИ, ПОДКЛЮЧЕННОЙ К ИСТОЧНИКУ ПИТАНИЯ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА)
Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b2282 ошибка сигнала скорости автомобиля

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		 Заданные условия
    A43-11 (E) - масса
    		Всегда
    		Менее 1 Ом
    Обозначения на рисунке
    *a
    		Вид сзади разъема со стороны жгута проводов
    (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ЩИТОК ПРИБОРОВ В СБОРЕ)

  1. Отсоедините разъем I78 от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Отсоедините разъем I18 от щитка приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I78-27 (SPD) - I18-9 (+S)
    		Всегда
    		Менее 1 Ом
    I78-27 (SPD) или I18-9 (+S) - масса
    		Всегда
    		10 кОм или более


NG
Перейдите к шагу 7
OK


6.ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)


  1. Подсоедините разъем I78 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).


    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b2282 ошибка сигнала скорости автомобиля

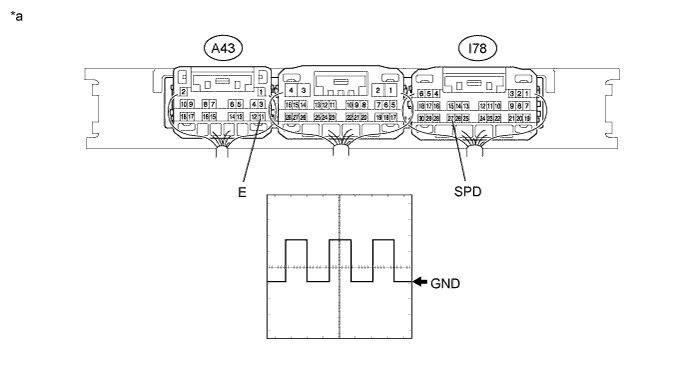

    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))
    		-
    		-

  1. Подсоедините разъем A43 щитка приборов.

  1. Подключите осциллограф к контактам I78-27 (SPD) и A43-11 (E).

  1. Включите зажигание (IG).

  1. Проверьте форму сигнала в соответствии с условиями, указанными в таблице ниже.

    Параметр / Устройство
    		Условие
    Контакты для подключения диагностического прибора
    		I78-27 (SPD) - A43-11 (E)
    Настройки прибора
    		5 В/дел., 20 мс/ дел.
    Состояние автомобиля
    		Зажигание включено (IG), автомобиль движется со скоростью около 5 км/час (3 мили в час)
    OK:
    Форма сигнала похожа на показанную на рисунке.
    УКАЗАНИЕ:
    По мере возрастания скорости автомобиля период сигнала уменьшается.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (цепь сигнала скорости) (Нажмите здесь)
OK

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА)

  1. Отсоедините разъем распределительного блока I124.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I18-9 (+S) - I124-18
    		Всегда
    		Менее 1 Ом
    I18-9 (+S) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА)

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I78-27 (SPD) - I124-21
    		Всегда
    		Менее 1 Ом
    I78-27 (SPD) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА
