Головка Блока Цилиндров -- Проверка |

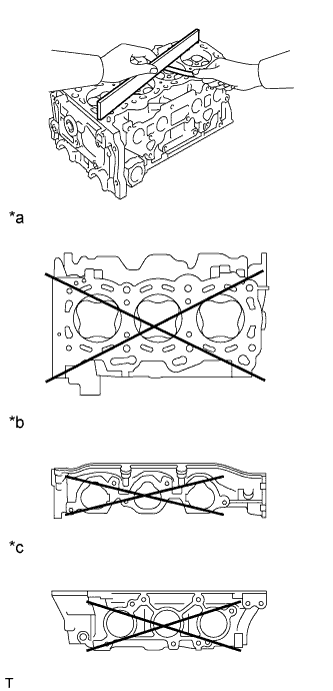

| 1. ПРОВЕРЬТЕ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ |
 |
| *a | С нижней стороны головки блока цилиндров |
| *b | Со стороны впуска |
| *c | Со стороны выпуска |
С помощью прецизионной поверочной линейки и щупа измерьте величину коробления плоскостей сопряжения на блоках цилиндров и коллекторах.
- Номинальное коробление:
Параметр / Устройство Коробление Нижняя головка блока цилиндров 0,05 мм (0,00197 дюйма) Впуск 0,08 мм (0,00315 дюйма) Выпуск 0,08 мм (0,00315 дюйма)
- Максимальное коробление:
Параметр / Устройство Коробление Нижняя головка блока цилиндров 0,10 мм (0,00394 дюйма) Впуск 0,10 мм (0,00394 дюйма) Выпуск 0,10 мм (0,00394 дюйма)

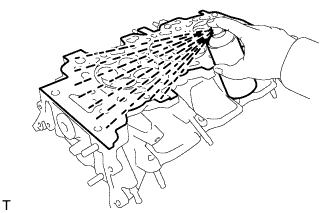

| 2. УБЕДИТЕСЬ В ОТСУТСТВИИ ТРЕЩИН НА ГОЛОВКЕ БЛОКА ЦИЛИНДРОВ |
Методом цветной дефектоскопии проверьте впускные каналы, выпускные каналы и поверхность блока цилиндров на наличие трещин.
При обнаружении трещин замените головку блока цилиндров в сборе.
 |
| 3. ПРОВЕРЬТЕ ВПУСКНОЙ КЛАПАН |

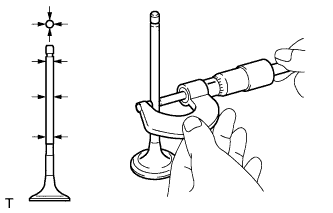

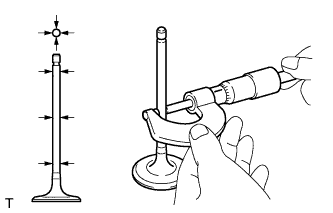

Микрометром измерьте диаметр штока клапана.
- Диаметр штока клапана:
- 5,470 – 5,485 мм (0,2154 – 0,2159 дюйма)
 |

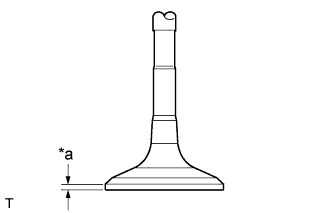

Штангенциркулем измерьте расстояние от рабочей фаски до края тарелки клапана.
Обозначения на рисунке *a Расстояние от рабочей фаски до края тарелки - Номинальная толщина кромки:
- 1,0 мм (0,0394 дюйма)
- Минимальная толщина кромки:
- 0,5 мм (0,0197 дюйма)
 |

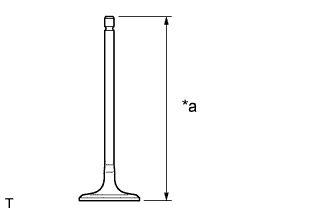

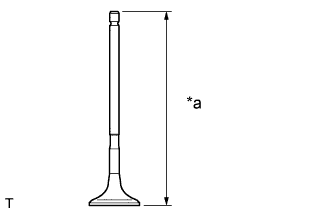

С помощью штангенциркуля измерьте общую длину клапана.
Обозначения на рисунке *a Полная длина - Номинальная общая длина:
- 105,85 мм (4,1673 дюйма)
- Минимально допустимая общая длина:
- 105,35 мм (4,1476 дюйма)
 |
| 4. ПРОВЕРЬТЕ ВЫПУСКНОЙ КЛАПАН |
Микрометром измерьте диаметр штока клапана.
- Диаметр штока клапана:
- 5,465 – 5,480 мм (0,2152 – 0,2157 дюйма)
 |

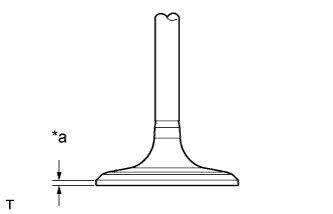

Штангенциркулем измерьте расстояние от рабочей фаски до края тарелки клапана.
Обозначения на рисунке *a Расстояние от рабочей фаски до края тарелки - Номинальная толщина кромки:
- 1,0 мм (0,0394 дюйма)
- Минимальная толщина кромки:
- 0,5 мм (0,0197 дюйма)
 |
С помощью штангенциркуля измерьте общую длину клапана.
Обозначения на рисунке *a Полная длина - Номинальная общая длина:
- 110,40 мм (4,3464 дюйма)
- Минимально допустимая общая длина:
- 109,90 мм (4,3268 дюйма)
 |
| 5. ПРОВЕРЬТЕ СЕДЛО ВПУСКНОГО КЛАПАНА |

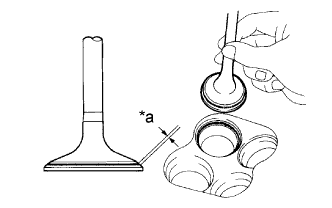

Нанесите тонкий слой берлинской лазури на торец клапана.
Слегка вдавите клапан в седло клапана.
Проверьте тарелку клапана и седло клапана в порядке, описанном ниже.
Обозначения на рисунке *a Ширина Если берлинская лазурь распределена по всему торцу клапана, клапан концентричен. В противном случае замените клапан.
Если берлинская лазурь распределена по всему седлу клапана, направляющая и седло клапана концентричны. В противном следует повторно прошлифовать поверхность седла клапана.
Убедитесь, что седло клапана сопрягается со средней частью торца клапана, а ширина зоны контакта равна 1,1–1,5 мм (0,0433–0,0591 дюйма).
 |
| 6. ПРОВЕРЬТЕ СЕДЛО ВЫПУСКНОГО КЛАПАНА |
Нанесите тонкий слой берлинской лазури на торец клапана.
Слегка вдавите клапан в седло клапана.
Проверьте тарелку клапана и седло клапана в порядке, описанном ниже.
Обозначения на рисунке *a Ширина Если берлинская лазурь распределена по всему торцу клапана, клапан концентричен. В противном случае замените клапан.
Если берлинская лазурь распределена по всему седлу клапана, направляющая и седло клапана концентричны. В противном следует повторно прошлифовать поверхность седла клапана.
Убедитесь, что седло клапана сопрягается со средней частью торца клапана, а ширина зоны контакта равна 1,1–1,5 мм (0,0433–0,0591 дюйма).
|
| 7. ПРОВЕРЬТЕ ВНУТРЕННЮЮ ПРУЖИНУ СЖАТИЯ |

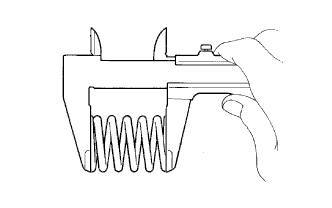

Штангенциркулем измерьте общую длину внутренней компрессионной пружины в свободном состоянии.
- Длина в свободном состоянии:
- 45,91 мм (1,8075 дюйма)
 |

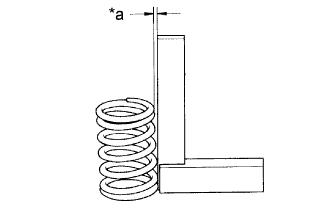

С помощью стального уголка измерьте отклонение от перпендикулярности внутренней пружины сжатия.
Обозначения на рисунке *a Отклонение - Максимально допустимое отклонение:
- 1,0 мм (0,0394 дюйма)
- Максимальный угол (для справки):
- 2°
 |
| 8. ПРОВЕРЬТЕ МАСЛЯНЫЙ ЗАЗОР НАПРАВЛЯЮЩЕЙ ВТУЛКИ КЛАПАНА |

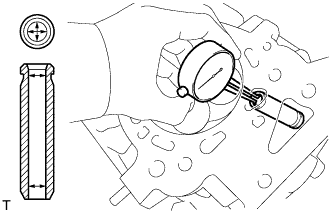

Нутромером измерьте внутренний диаметр направляющей втулки клапана.
- Внутренний диаметр втулки:
- 5,510 - 5,530 мм (0,2169 - 0,2177 дюйма)
 |
Вычтите измеренное значение диаметра штока клапана из измеренного значения внутреннего диаметра направляющей втулки клапана.
- Номинальный масляный зазор:
Параметр / Устройство Зазор Впуск 0,025 - 0,060 мм (0,000984 - 0,00236 дюйма) Выпуск 0,030 - 0,065 мм (0,00118 - 0,00256 дюйма)
- Максимальный допустимый масляный зазор:
Параметр / Устройство Зазор Впуск 0,08 мм (0,00315 дюйма) Выпуск 0,10 мм (0,00394 дюйма)
