  1. СНИМИТЕ КРОНШТЕЙН КАПОТА В СБОРЕ

Кронштейн Капота -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. СНИМИТЕ КРОНШТЕЙН КАПОТА В СБОРЕ
ПРИМЕЧАНИЕ:
  1. По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.
  2. При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.
  3. Во избежание деформации штока поршня не прикладывайте к стойке нагрузку в горизонтальном направлении.


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Кронштейн капота снятие

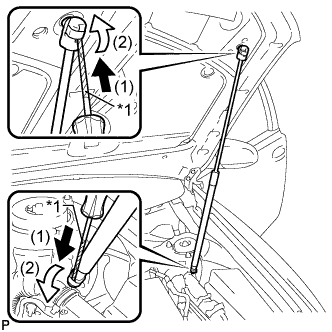

  1. С помощью отвертки снимите 2 стопорных кольца, обозначенных стрелками, в порядке, показанном на рисунке.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Освободите шаровой шарнир и снимите кронштейн капота в сборе.

    ПРИМЕЧАНИЕ:
    Снимите кронштейн капота в сборе, поддерживая капот одной рукой.
