Задняя дверь регулировка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Двери Люки. Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ЗАДНЮЮ ДВЕРЬ

  2. ОТРЕГУЛИРУЙТЕ ЗАДНЮЮ ДВЕРЬ

Задняя Дверь -- Регулировка


Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Задняя дверь регулировка
Обозначения на рисунке
*1
Центровочный болт
*2
Стандартный болт
УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.
  3. Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.
  4. Номинальный момент затяжки для стандартных болтов указан в таблице стандартных болтов (Нажмите здесь).


1. ПРОВЕРЬТЕ ЗАДНЮЮ ДВЕРЬ

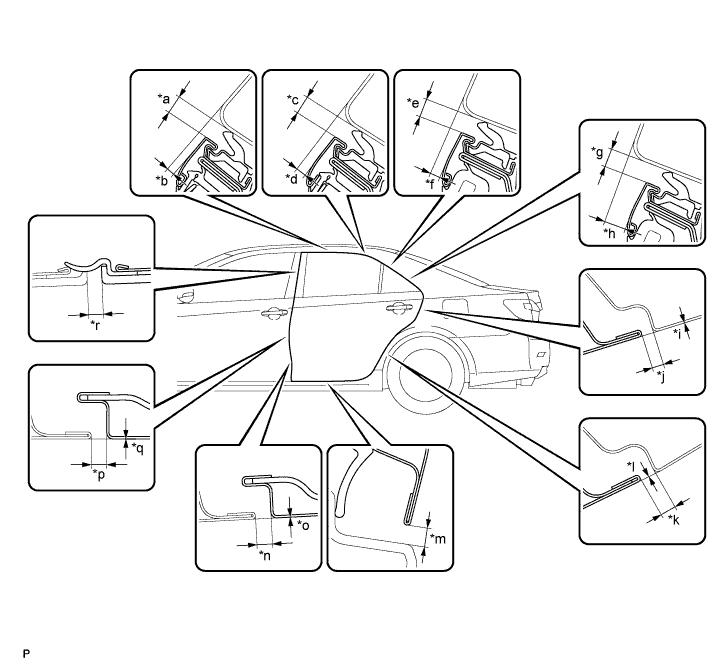

  1. Убедитесь, что измеренные зазоры на участках *a по *r находятся в соответствующих номинальных диапазонах.


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Задняя дверь регулировка


    Номинальный зазор
    Область
    		Измерение
    		Область
    		Расстояние
    *a
    		3,35 - 6,35 мм (0,132 - 0,250 дюйма)
    		*b
    		0,6 - 3,6 мм (0,0236 - 0,142 дюйма)
    *c
    		3,35 - 6,35 мм (0,132 - 0,250 дюйма)
    		*d
    		0,9 - 3,9 мм (0,0354 - 0,154 дюйма)
    *e
    		3,35 - 6,35 мм (0,132 - 0,250 дюйма)
    		*f
    		1,5 - 4,5 мм (0,0591 - 0,177 дюйма)
    *g
    		3,35 - 6,35 мм (0,132 - 0,250 дюйма)
    		*h
    		5,4 - 8,4 мм (0,213 - 0,331 дюйма)
    *i
    		-1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма)
    		*j
    		2,0 - 5,0 мм (0,0787 - 0,197 дюйма)
    *k
    		2,0 - 5,0 мм (0,0787 - 0,197 дюйма)
    		*l
    		-1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма)
    *m
    		2,9 - 7,1 мм (0,114 - 0,280 дюйма)
    		*n
    		2,96 - 4,64 мм (0,115 - 0,182 дюйма)
    *o
    		-0,84 - 0,84 мм (-0,0331 - 0,0331 дюйма)
    		*p
    		2,96 - 4,64 мм (0,115 - 0,182 дюйма)
    *q
    		-0,84 - 0,84 мм (-0,0331 - 0,0331 дюйма)
    		*r
    		2,3 - 6,3 мм (0,0906 - 0,248 дюйма)


2. ОТРЕГУЛИРУЙТЕ ЗАДНЮЮ ДВЕРЬ
ПРИМЕЧАНИЕ:
Перед регулировкой защелок дверных замков обязательно выключите зажигание.


    Camry ASV50 GSV50 ACV51

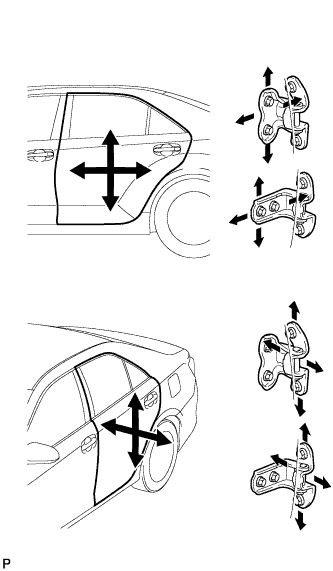

  1. С помощью SST ослабьте болты крепления петли со стороны кузова и отрегулируйте положение двери.

    SST
    09812-00010

  1. После регулировки затяните болты петли со стороны кузова.

    Момент затяжки:
    26 N*m{265 kgf*cm, 19 ft.*lbf}

  1. Ослабьте болты крепления петли со стороны двери и отрегулируйте положение двери.

  1. После регулировки затяните болты петли со стороны двери.

    Момент затяжки:
    26 N*m{265 kgf*cm, 19 ft.*lbf}


    Camry ASV50 GSV50 ACV51

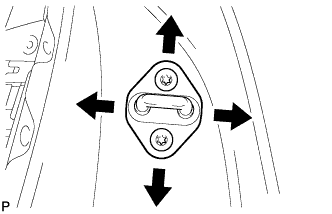

  1. С помощью торцевого ключа "TORX" (T40) слегка ослабьте винты крепления защелки.

  1. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

  1. После регулировки затяните винты крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

    Момент затяжки:
    23 N*m{235 kgf*cm, 17 ft.*lbf}
