Капот -- Регулировка |

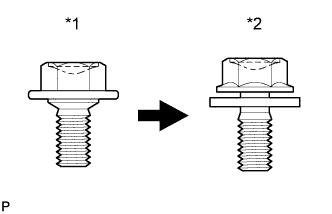

| *1 | Центровочный болт |
| *2 | Стандартный болт |
- УКАЗАНИЕ:
- Центровочные болты применяются для крепления петель капота и замка капота. Не допускается регулировка положения капота и замка капота с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.
- Номинальный момент затяжки для стандартных болтов указан в таблице стандартных болтов (Нажмите здесь).
| 1. ПРОВЕРЬТЕ КАПОТ В СБОРЕ |
Убедитесь, что измеренные зазоры на участках от *a до *f находятся в допустимом диапазоне.
Номинальный зазор Область Измерение Область Расстояние *a 5,5 - 9,5 мм (0,217 - 0,374 дюйма) *b -0,8 - 3,2 мм (-0,0315 - 0,126 дюйма) *c 8,7 - 12,7 мм (0,345 - 0,50 дюйма) *d 2,8 - 6,8 мм (0,110 - 0,268 дюйма) *e 2,3 - 5,3 мм (0,0906 - 0,209 дюйма) *f -1,5 - 1,5 мм (-0,0590 - 0,0590 дюйма)
| 2. ОТРЕГУЛИРУЙТЕ КАПОТ В СБОРЕ |
Отрегулируйте капот по горизонтали и вертикали.

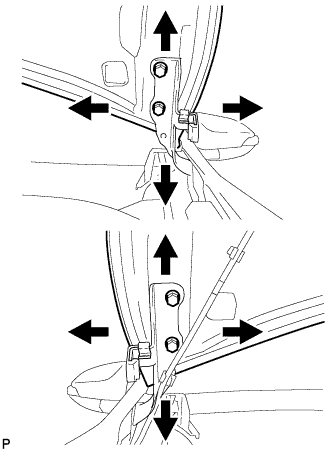

Ослабьте 4 болта петель капота.
Отрегулируйте зазор между капотом и передним крылом, двигая капот.
После регулировки затяните 4 болта петель.
- Момент затяжки:
- 13 N*m{133 kgf*cm, 10 ft.*lbf}

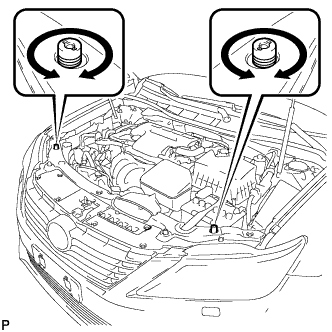

Отрегулируйте высоту передней части капота с помощью резиновых амортизаторов.
Отрегулируйте 2 резиновых амортизатора таким образом, чтобы капот и крыло оказались на одном уровне.
- УКАЗАНИЕ:
- Отрегулируйте высоту передней части капота, поворачивая 2 резиновых амортизатора.
Снимите передний бампер в сборе (Нажмите здесь).
Отрегулируйте замок капота.

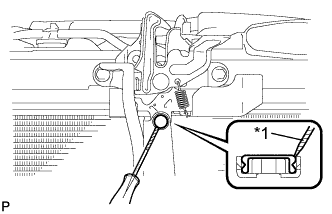

С помощью отвертки снимите колпачок гайки замка капота.
Обозначения на рисунке *1 Защитная клейкая лента - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Ослабьте 2 болта и болт замка капота.
Обозначения на рисунке *1 Болт замка капота Отрегулируйте замок капота и затяните 2 болта и болт замка капота.
- Момент затяжки:
- 7,5 N*m{76 kgf*cm, 66 in.*lbf}
Убедитесь, что защелка свободно входит в замок.

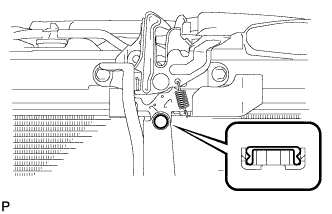

Установите новый колпачок гайки замка капота.
 |
Установите передний бампер в сборе (Нажмите здесь).
