Система Управления Электрическими Стеклоподъемниками -- Таблица Работы В Аварийном Режиме |
| РАБОТА ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В АВАРИЙНОМ РЕЖИМЕ |
- УКАЗАНИЕ:
- Когда датчик импульсов, встроенный в электродвигатель стеклоподъемника, становится неработоспособным, система управления электрическими стеклоподъемниками переходит в аварийный режим.
Когда импульсный датчик функции травмобезопасности неисправен, оконное стекло находится в ненормальном положении или значение параметра настройки выходит за пределы допустимого диапазона, система управления электрическими стеклоподъемниками запрещает выполнение перечисленных ниже функций электрического стеклоподъемника.
Главный переключатель сети мультиплексной связи в сборе Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Замок зажигания в положении OFF (ВЫКЛ)
(функция управления при выключении зажигания разрешена)Зажигание выключено
(функция управления при выключении зажигания запрещена)Ручной подъем (окно двери водителя) X X - Ручное опускание (окно двери водителя) ○ X - Автоматический подъем (окно двери водителя)
(переключатель удерживается в положении автоматического подъема)○* X - Автоматический подъем (окно двери водителя) X X - Автоматическое опускание (окно двери водителя) X X - Ручной подъем (дистанционное управление переключателем) X X - Ручное опускание (дистанционное управление переключателем) X X - Автоматический подъем (дистанционное управление переключателем)
(переключатель удерживается в положении автоматического подъема)X X - Автоматический подъем (дистанционное управление переключателем) X X - Автоматическое опускание (дистанционное управление переключателем) X X - - УКАЗАНИЕ:
- ○: Действует
- X: Функция заблокирована
- *: Работает в ручном режиме без функции травмобезопасности
Переключатель электрического стеклоподъемника в сборе, переключатель электрического стеклоподъемника задней двери в сборе (для левой и правой дверей) Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Замок зажигания в положении OFF (ВЫКЛ)
(функция управления при выключении зажигания разрешена)Зажигание выключено
(функция управления при выключении зажигания запрещена)Ручной подъем X X - Ручное опускание ○ X - Автоматический подъем
(переключатель удерживается в положении автоматического подъема)○* X - Автоматический подъем X X - Автоматическое опускание X X - - УКАЗАНИЕ:
- ○: Действует
- X: Функция заблокирована
- *: Работает в ручном режиме без функции травмобезопасности
Работа с помощью ключа или передатчика дистанционного управления* Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Замок зажигания в положении OFF (ВЫКЛ)
(функция управления при выключении зажигания разрешена)Зажигание выключено
(функция управления при выключении зажигания запрещена)Функция открывания/закрывания, связанная с разблокировкой двери с помощью ключа* - X X Функция открывания и закрывания с помощью беспроводного передатчика* - X X - *: эта функция является настраиваемой функцией и по умолчанию выключена.
- УКАЗАНИЕ:
- X: Функция заблокирована
Управление светодиодом переключателя электрического стеклоподъемника
- УКАЗАНИЕ:
- В нормальном режиме работы (аварийный режим не задействован) или в аварийном режиме работы, если имеется неисправность импульсного датчика, или оконное стекло находится в ненормальном положении, или значение параметра настройки выходит за пределы допустимого диапазона, светодиод работает, как показано на рисунке.

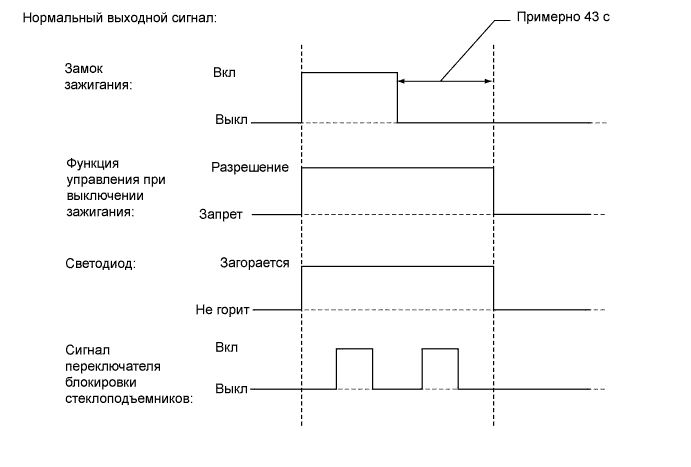

- Для двери водителя:

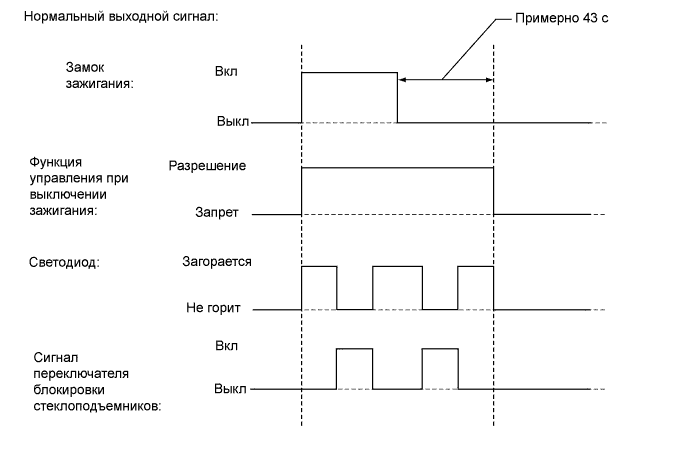

- Для передней двери со стороны пассажира, левой и правой задних дверей:
Условия выхода из аварийного режима работы
- Когда импульсный датчик исправен, для отключения аварийного режима удерживайте переключатель электрического стеклоподъемника в положении автоматического подъема не менее 1 с, чтобы окно полностью закрылось из полностью открытого положения. В результате восстановится функция автоматического подъема/опускания.
- Когда импульсный датчик исправен, для отключения аварийного режима удерживайте переключатель электрического стеклоподъемника в положении автоматического подъема не менее 1 с, чтобы окно полностью закрылось из полностью открытого положения. В результате восстановится функция автоматического подъема/опускания.
Сбой инициализации
- УКАЗАНИЕ:
- Если во время инициализации ЭБУ электродвигателя стеклоподъемника положение стекла или состояние завершения инициализации не считывается из EEPROM должным образом, система управления электрическими стеклоподъемниками запрещает выполнение следующих функций:
Главный переключатель сети мультиплексной связи в сборе Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Замок зажигания в положении OFF (ВЫКЛ)
(функция управления при выключении зажигания разрешена)Зажигание выключено
(функция управления при выключении зажигания запрещена)Ручной подъем (окно двери водителя) X X - Ручное опускание (окно двери водителя) ○ X - Автоматический подъем (окно двери водителя)
(переключатель удерживается в положении автоматического подъема)○* X - Автоматический подъем (окно двери водителя) X X - Автоматическое опускание (окно двери водителя) X X - Ручной подъем (дистанционное управление переключателем) X X - Ручное опускание (дистанционное управление переключателем) X X - Автоматический подъем (дистанционное управление переключателем)
(переключатель удерживается в положении автоматического подъема)X X - Автоматический подъем (дистанционное управление переключателем) X X - Автоматическое опускание (дистанционное управление переключателем) X X - - УКАЗАНИЕ:
- ○: Действует
- X: Функция заблокирована
- *: Работает в ручном режиме без функции травмобезопасности
Переключатель электрического стеклоподъемника в сборе, переключатель электрического стеклоподъемника задней двери в сборе (для левой и правой дверей) Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Замок зажигания в положении OFF (ВЫКЛ)
(функция управления при выключении зажигания разрешена)Зажигание выключено
(функция управления при выключении зажигания запрещена)Ручной подъем X X - Ручное опускание ○ X - Автоматический подъем
(переключатель удерживается в положении автоматического подъема)○* X - Автоматический подъем X X - Автоматическое опускание X X - - УКАЗАНИЕ:
- ○: Действует
- X: Функция заблокирована
- *: Работает в ручном режиме без функции травмобезопасности
Работа с помощью ключа или передатчика дистанционного управления* Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Замок зажигания в положении OFF (ВЫКЛ)
(функция управления при выключении зажигания разрешена)Зажигание выключено
(функция управления при выключении зажигания запрещена)Функция открывания/закрывания, связанная с разблокировкой двери с помощью ключа* - X X Функция открывания и закрывания с помощью беспроводного передатчика* - X X - *: эта функция является настраиваемой функцией и по умолчанию выключена.
- УКАЗАНИЕ:
- X: Функция заблокирована
Управление светодиодом переключателя электрического стеклоподъемника
- УКАЗАНИЕ:
- Если во время инициализации ЭБУ электродвигателя стеклоподъемника положение стекла или состояние завершения инициализации не считывается из EEPROM должным образом в аварийном режиме, светодиод работает, как показано на рисунке.

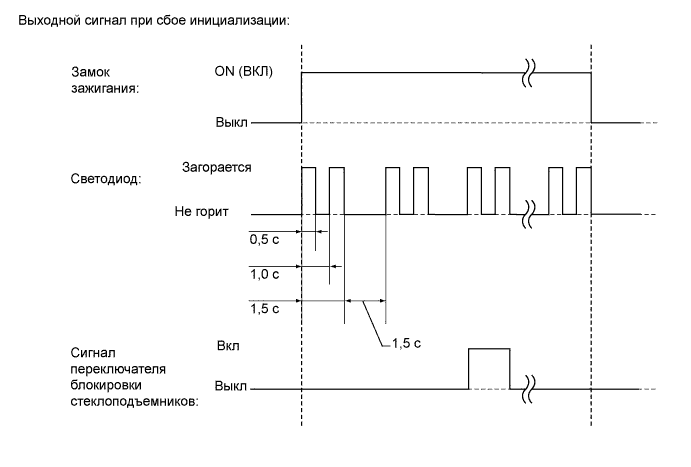

- Для двери водителя:

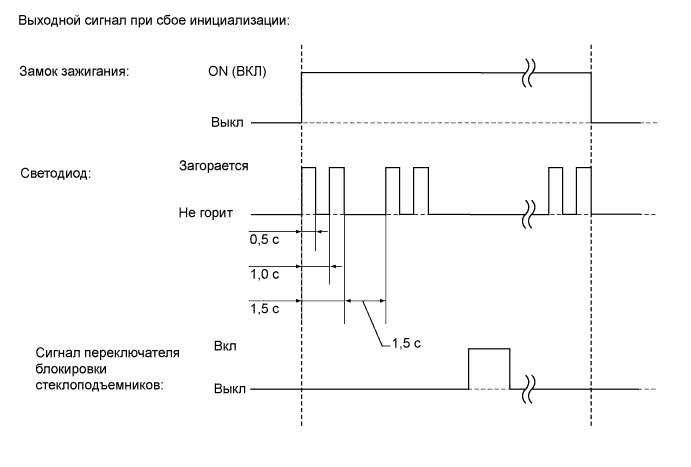

- Для передней двери со стороны пассажира, левой и правой задних дверей:
Сбой передачи данных по шине LIN
- УКАЗАНИЕ:
- Если линия передачи данных LIN неисправна (прекращен обмен данными), система управления электрическими стеклоподъемниками запрещает выполнение следующих функций:
Главный переключатель сети мультиплексной связи в сборе Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Ручной подъем ○* Ручное опускание ○ Автоматический подъем (переключатель удерживается в положении автоматического подъема) - Автоматический подъем - Автоматическое опускание - - УКАЗАНИЕ:
- ○: Действует
- X: Функция заблокирована
- *: Функция травмобезопасности работает.
- Функция дистанционного подъема/опускания не работает.
Переключатель электрического стеклоподъемника в сборе, переключатель электрического стеклоподъемника задней двери в сборе (для левой и правой дверей) Функция электрического стеклоподъемника Условие Замок зажигания в положении ON (ВКЛ) Ручной подъем ○* Ручное опускание ○ Автоматический подъем (переключатель удерживается в положении автоматического подъема) ○* Автоматический подъем ○* Автоматическое опускание ○ - УКАЗАНИЕ:
- ○: действует
- X: Функция заблокирована
- *: Функция травмобезопасности работает.
Сбой передачи данных по шине LIN и неисправность импульсного датчика
- УКАЗАНИЕ:
- Если линия передачи данных LIN неисправна (прекращен обмен данными), и работа импульсного датчика функции травмобезопасности нарушена, система управления электрическими стеклоподъемниками запрещает выполнение следующих функций:
Главный переключатель сети мультиплексной связи в сборе Функция электрического стеклоподъемника Условие Всегда Ручной подъем X Ручное опускание X Автоматический подъем (переключатель удерживается в положении автоматического подъема) X Автоматический подъем X Автоматическое опускание X - УКАЗАНИЕ:
- ○: Работает
- X: Функция заблокирована
- Стеклоподъемник двери водителя: Если функция травмобезопасности не работает из-за сбоя передачи данных по шине LIN, функции ручного и автоматического подъема не действуют.
- Дистанционное управление переключателем: Не работает при сбое передачи данных по шине LIN
Переключатель электрического стеклоподъемника в сборе, переключатель электрического стеклоподъемника задней двери в сборе (для левой и правой дверей) Функция электрического стеклоподъемника Условие Всегда Ручной подъем X Ручное опускание X Автоматический подъем (переключатель удерживается в положении автоматического подъема) X Автоматический подъем X Автоматическое опускание X - УКАЗАНИЕ:
- ○: Работает
- X: Функция заблокирована
Сбой передачи данных по шине LIN, ненормальное настроенное положение стекла или сбой инициализации
- УКАЗАНИЕ:
- Если линия передачи данных LIN неисправна (прекращен обмен данными), и оконное стекло находится в ненормальном положении, либо параметр настройки имеет ненормальное значение, система управления электрическими стеклоподъемниками запрещает выполнение следующих функций:
Главный переключатель сети мультиплексной связи в сборе Функция электрического стеклоподъемника Условие Всегда Ручной подъем ○* Ручное опускание ○ Автоматический подъем (переключатель удерживается в положении автоматического подъема) - Автоматический подъем - Автоматическое опускание - - УКАЗАНИЕ:
- ○: Работает
- *: Функция травмобезопасности работает, и стекло опускается при достижении полностью закрытого положения.
- Дистанционное управление переключателем: выполнение функции невозможно во время сбоя передачи данных по шине LIN.
Переключатель электрического стеклоподъемника в сборе, переключатель электрического стеклоподъемника задней двери в сборе (для левой и правой дверей) Функция электрического стеклоподъемника Условие Всегда Ручной подъем ○* Ручное опускание ○ Автоматический подъем (переключатель удерживается в положении автоматического подъема) ○* Автоматический подъем X Автоматическое опускание X - УКАЗАНИЕ:
- ○: Работает
- X: Функция заблокирована
- *: Функция травмобезопасности работает, и стекло опускается при достижении полностью закрытого положения.
