Система заднего солнцезащитного навеса переключатель заднего солнцезащитного навеса не позволяет управлять солнцезащитным навесом. Camry ASV50

ОПИСАНИЕ

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА (ШТОРКА ЗАДНЕГО ОКНА) - ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА - МАССА)

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ (ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА (ШТОРКА ЗАДНЕГО ОКНА) - ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ХОЛОДИЛЬНОЙ КАМЕРОЙ - МАССА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА (ШТОРКА ЗАДНЕГО ОКНА) - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ОПИСАНИЕ

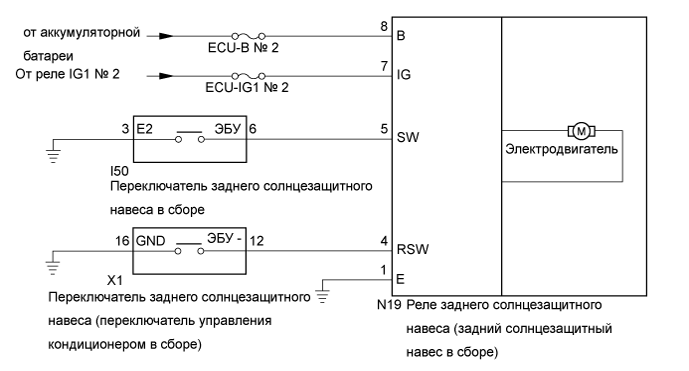

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1. Проверьте работу заднего солнцезащитного навеса.


Результат:

Результат	Следующий шаг
Задний солнцезащитный навес не приводится в движение с помощью переключателя заднего солнцезащитного навеса в сборе.	А
Задний солнцезащитный навес не приводится в движение с помощью переключателя управления охладителем в сборе (переключателя заднего солнцезащитного навеса).	B
Задний солнцезащитный навес не приводится в движение с помощью переключателя заднего солнцезащитного навеса в сборе и переключателя управления охладителем в сборе (переключателя заднего солнцезащитного навеса).	C

1. Снимите переключатель заднего солнцезащитного навеса в сборе (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Положение переключателя	Заданные условия
   6 (ECU) - 3 (E2)	Переключатель заднего солнцезащитного навеса нажат	Менее 1 Ом
   6 (ECU) - 3 (E2)	Переключатель заднего солнцезащитного навеса не нажат	10 кОм или более

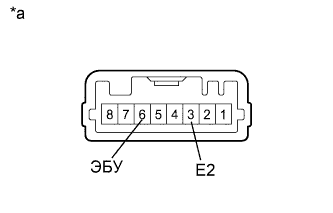

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (переключатель заднего солнцезащитного навеса в сборе)

1. Отсоедините разъем N19 реле заднего солнцезащитного навеса (шторки заднего окна).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N19-5 (SW) - I50-6 (ECU)	Всегда	Менее 1 Ом
   N19-5 (SW) - масса	Всегда	10 кОм или более
   I50-3 (E2) - масса	Всегда	Менее 1 Ом

1. Снимите переключатель управления охладителем в сборе (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.


   Номинальное сопротивление:

   Подключение диагностического прибора	Положение переключателя	Заданные условия
   12 (ECU) - 16 (GND)	Переключатель заднего солнцезащитного навеса нажат	Менее 1 Ом
   12 (ECU) - 16 (GND)	Переключатель заднего солнцезащитного навеса не нажат	10 кОм или более

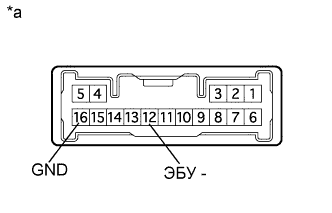

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (переключатель управления охладителем)

1. Отсоедините разъем N19 реле заднего солнцезащитного навеса (шторки заднего окна).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   N19-4 (RSW) - X1-12 (ECU)	Всегда	Менее 1 Ом
   N19-4 (RSW) - масса	Всегда	10 кОм или более
   X1-16 (GND) - масса	Всегда	Менее 1 Ом

1. Отсоедините разъем N19 реле заднего солнцезащитного навеса (шторки заднего окна).


2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Подключение диагностического прибора	Условие	Заданные условия
   N19-8 (B) - масса	Всегда	11 - 14 В
   N19-7 (IG) - масса	Зажигание выключено	Менее 1 В
   N19-7 (IG) - масса	Выключатель зажигания в состоянии ON (ВКЛ) (IG)	11 - 14 В

   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   N19-1 (E) - масса	Всегда	Менее 1 Ом
