СИСТЕМА AFS (СИСТЕМА АДАПТИВНОГО ПЕРЕДНЕГО ОСВЕЩЕНИЯ) - Цепь выключателя системы AFS


ОПИСАНИЕ

Когда главный выключатель устройства поворота фар нажимается (ON (ВКЛ)), ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) отключает интеллектуальное управление AFS и включает контрольную лампу AFS OFF.

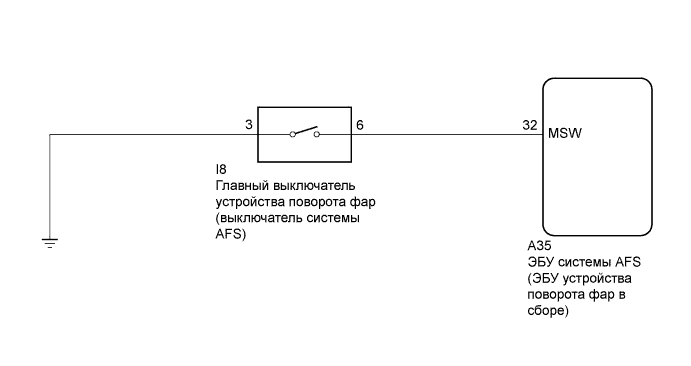

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Система afs (система адаптивного переднего освещения) цепь выключателя системы afs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / AFS / Data List.

  1. Снимите показания портативного диагностического прибора.

    AFS
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Выключатель AFS OFF
    		Сигнал главного выключателя устройства поворота фар / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): главный выключатель устройства поворота фар нажат
    OFF (ВЫКЛ): главный выключатель устройства поворота фар не нажат
    		-
    OK:
    Отображаются нормальные состояния, указанные выше.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ УСТРОЙСТВ ПОВОРОТА ФАР

  1. Снимите главный выключатель устройства поворота фар (Нажмите здесь).



    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Система afs (система адаптивного переднего освещения) цепь выключателя системы afs

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    6 - 3
    		Не нажат (OFF (ВЫКЛ))
    		10 кОм или более
    Нажат (ON (ВКЛ))
    		Менее 1 Ом

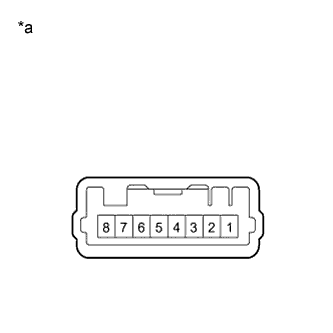

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Главный выключатель устройства поворота фар)


NG
ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР – ЭБУ СИСТЕМЫ AFS)

  1. Отсоедините разъем A35 ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе).

  1. Отсоедините разъем I8 главного выключателя устройства поворота фар.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A35-32 (MSW) - I8-6
    		Всегда
    		Менее 1 Ом
    A35-32 (MSW) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР – МАССА)

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I8-3 - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ) (Нажмите здесь)
