СИСТЕМА SFI - Цепь MIL


ОПИСАНИЕ

Контрольная лампа MIL (контрольная лампа неисправности) применяется для индикации возникновения неисправности, обнаруженной ECM. При включении зажигания питание подается в цепь MIL, а ECM обеспечивает соединение цепи с массой, что приводит к включению MIL.
Работоспособность контрольной лампы MIL проверяется визуально: Лампа MIL должна загораться при установке замка зажигания в состояние ON (ВКЛ) и гаснуть после запуска двигателя. Если контрольная лампа MIL продолжает гореть или не загорелась вовсе, выполните следующую последовательность проверки с помощью портативного диагностического прибора.

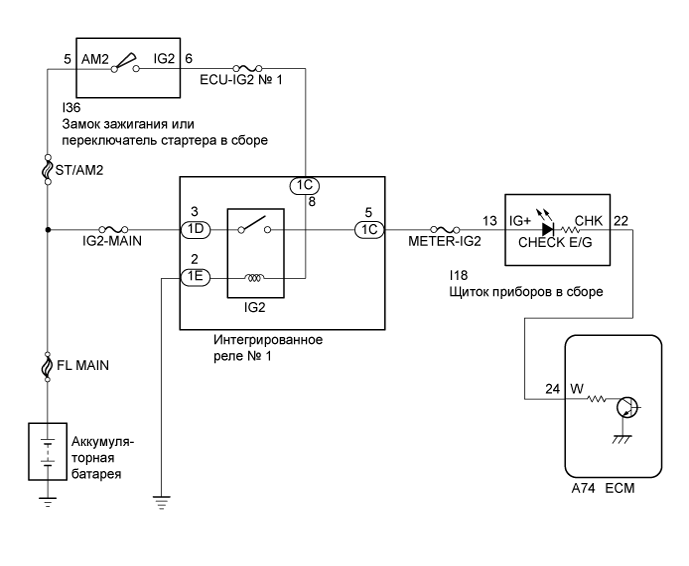

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Система sfi цепь mil


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.УБЕДИТЕСЬ, ЧТО КОНТРОЛЬНАЯ ЛАМПА MIL ГОРИТ

  1. Осуществляйте поиск неисправностей в порядке, указанном в таблице ниже.

    Результат
    Результат
    		Перейти к
    Контрольная лампа MIL продолжает гореть
    		А
    MIL не загорается
    		B


B
Перейдите к шагу 5
А


2.ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ КОД DTC СНОВА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание.

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

  1. Проверьте, сохранились ли какие-либо коды DTC. Запишите их.

    Результат
    Результат
    		Перейти к
    DTC не выводится
    		А
    Выводится любой из DTC
    		B
    УКАЗАНИЕ:
    Проверьте наличие DTC, зарегистрированных другими ЭБУ, которые связаны с лампой MIL.


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ЖГУТЕ ПРОВОДОВ)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Система sfi цепь mil

  1. Отсоедините разъем A74 ECM.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Убедитесь, что контрольная лампа MIL не горит.

    OK:
    MIL не горит.

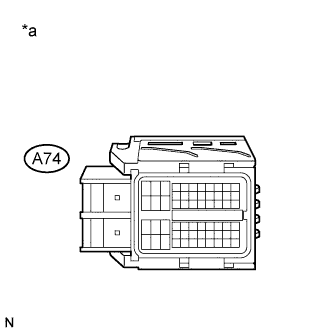

    Текст на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)


NG
Перейдите к шагу 4
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ЕСМ)

  1. Отсоедините разъем щитка приборов.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I18-22 (CHK) или A74-24 (W) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)

5.УБЕДИТЕСЬ, ЧТО КОНТРОЛЬНАЯ ЛАМПА MIL ГОРИТ

  1. Убедитесь, что контрольная лампа MIL загорается при включении зажигания.

    OK:
    MIL должна гореть.


NG
Перейдите к шагу 6
OK

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

6.УБЕДИТЕСЬ, ЧТО ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Запустите двигатель.

    Результат
    Результат
    		Следующий шаг
    Двигатель запускается
    		А
    Двигатель не запускается*
    		B
    УКАЗАНИЕ:
    *: Портативный диагностический прибор не может установить связь с ЕСМ.


B
ПЕРЕЙДИТЕ К ДИАГНОСТИКЕ ВЫХОДНОЙ ЦЕПИ VC (Нажмите здесь)
А


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ЕСМ)

  1. Отсоедините разъем щитка приборов.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I18-22 (CHK) - A74-24 (W)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
