Выключатель Зажигания -- Проверка |
| 1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ |

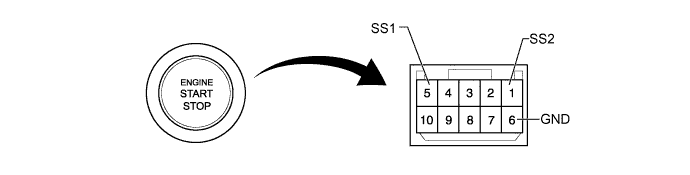

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 5 (SS1) - 6 (GND) Не нажат 10 кОм или более 1 (SS2) - 6 (GND) 5 (SS1) - 6 (GND) Нажат Менее 1 Ом 1 (SS2) - 6 (GND)

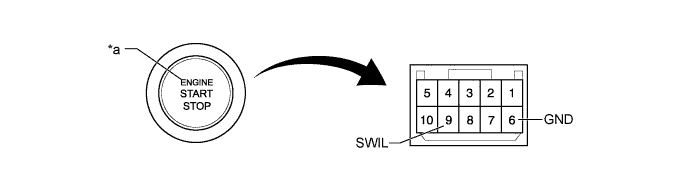

Подайте напряжение аккумуляторной батареи на контакты выключателя и проверьте, светится ли индикатор выключателя зажигания.
- УКАЗАНИЕ:
- Если положительный (+) и отрицательный (-) выводы аккумуляторной батареи подключены неправильно, индикатор выключателя зажигания не будет светиться.
- Если напряжение слишком мало, контрольная лампа гореть не будет.
- OK:
Условия измерений Заданные условия Положительный вывод аккумуляторной батареи (+) → контакт 9 (SWIL)
Отрицательный (-) вывод аккумуляторной батареи → контакт 6 (GND)Горит
Если результат не соответствует заданному, замените выключатель зажигания.Обозначения на рисунке *a Индикатор
