Система передачи данных can прекращение обмена данными с датчиком рысканья. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА РЫСКАНЬЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

ОПИСАНИЕ

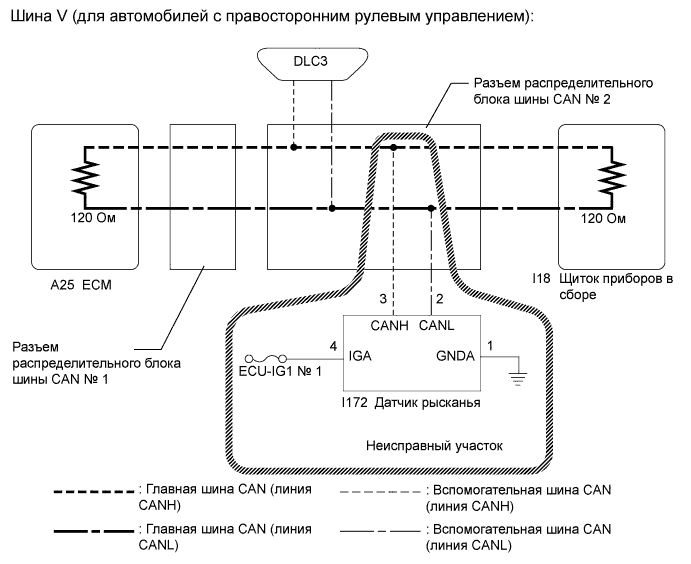

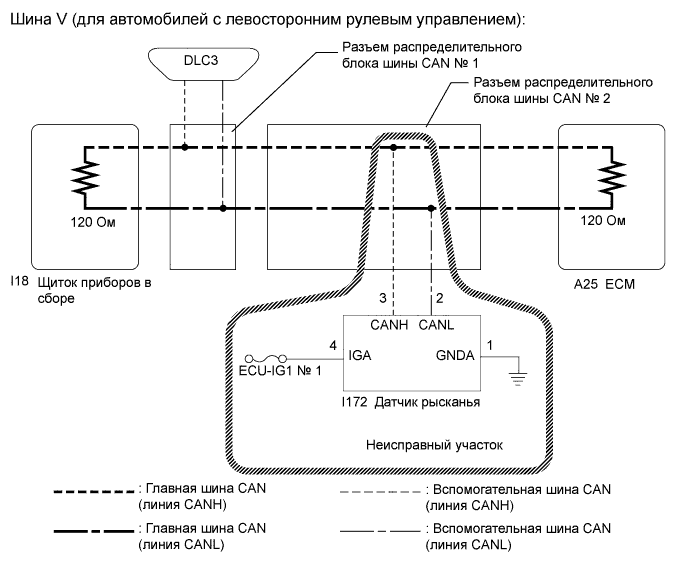

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

2. После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).

3. По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (Нажмите здесь).

4. После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

5. Процедура проверки кодов DTC: Включите зажигание и двигайтесь на автомобиле со скоростью не менее 6 км/час (4 мили в час) в течение не менее 3 с. Убедитесь, что контрольная лампа аварийного состояния остается выключенной вслед за выключением после первоначальной проверкой индикаторов и ламп.

6. После ремонта выполните проверку шины передачи данных и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (Нажмите здесь).


УКАЗАНИЕ:

1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.


1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


2. Выключите зажигание.


3. Отсоедините разъем датчика рыскания.

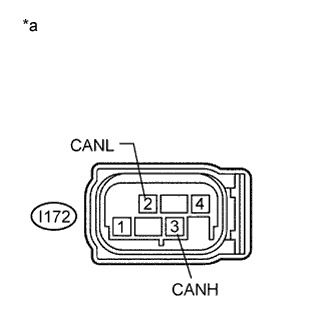

   Обозначения на рисунке

   *a	Вид спереди разъема со стороны жгута проводов: (к датчику рысканья)

4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   I172-3 (CANH) - I172-2 (CANL)	Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи	54 - 69 Ом

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I172-1 (GNDА) - масса	Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи	Менее 1 Ом

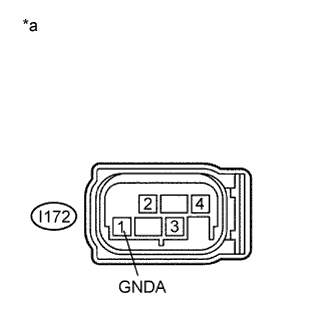

   Обозначения на рисунке

   *a	Вид спереди разъема со стороны жгута проводов: (к датчику рысканья)

2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   I172-4 (IGA) - масса	Зажигание включено	11-14 В

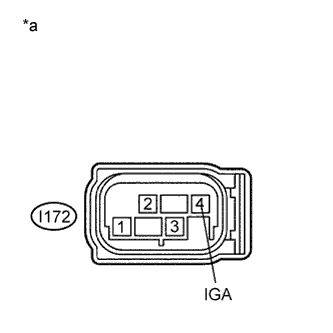

   Обозначения на рисунке

   *a	Вид спереди разъема со стороны жгута проводов: (к датчику рысканья)
