СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с ЭБУ предупреждения о недопустимой дистанции


ОПИСАНИЕ


Неисправность
Признак
Неисправный участок
Прекращение обмена данными с ЭБУ предупреждения о недопустимой дистанции
Выполняется любое из следующих условий:
  1. В окне "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается "Clearance Warning (Clearance Sonar2)" (предупреждение о недопустимой дистанции (система ультразвуковой локации 2)) (Нажмите здесь).
  2. Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ЭБУ предупреждения о недопустимой дистанции" в "Таблице комбинаций кодов DTC" (Нажмите здесь)
  1. Вспомогательная шина или разъем ЭБУ предупреждения о недопустимой дистанции
  2. Цепь питания ЭБУ предупреждения о недопустимой дистанции в сборе
  3. Цепь массы ЭБУ предупреждения о недопустимой дистанции
  4. ЭБУ предупреждения о недопустимой дистанции

СХЕМА СОЕДИНЕНИЙ

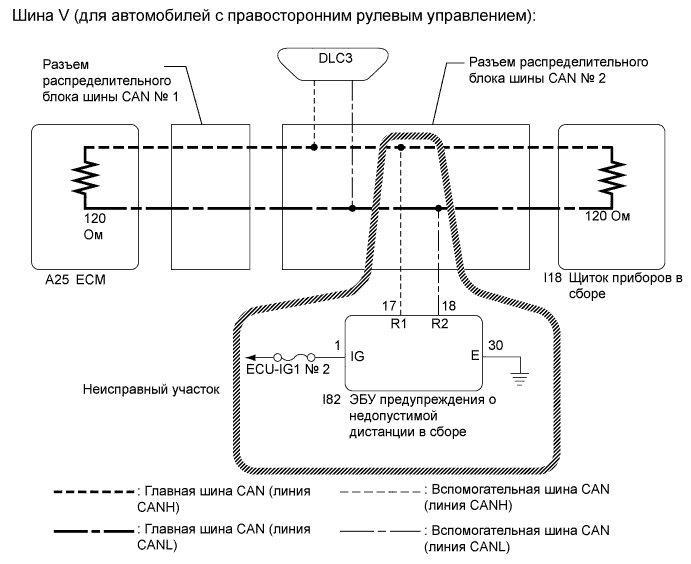

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу предупреждения о недопустимой дистанции

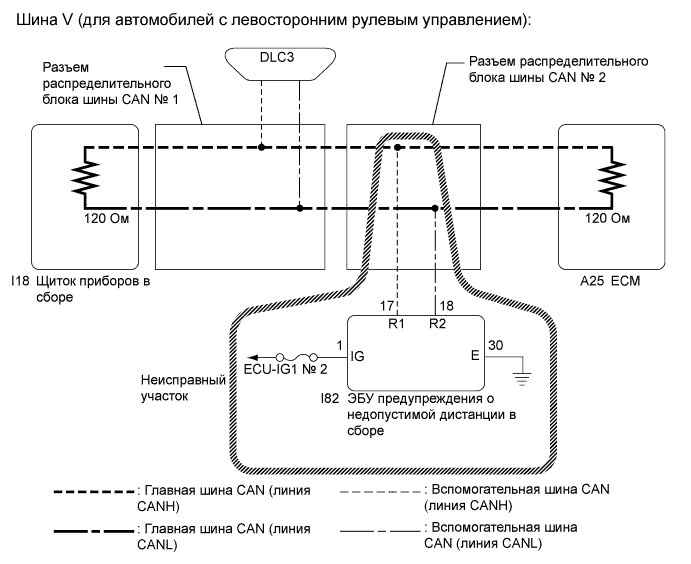

Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу предупреждения о недопустимой дистанции


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.
  2. После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
  3. По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (Нажмите здесь).
  4. После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.
  5. Процедура проверки кодов DTC: Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 11 с.
  6. После ремонта выполните проверку шины передачи данных и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (Нажмите здесь).
УКАЗАНИЕ:
  1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу предупреждения о недопустимой дистанции

  1. Отсоедините разъем ЭБУ предупреждения о недопустимой дистанции.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I82-17 (R1) - I82-18 (R2)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом

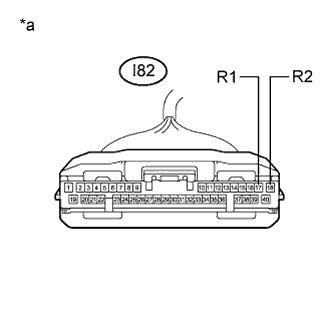

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ предупреждения о недопустимой дистанции)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу предупреждения о недопустимой дистанции

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I82-30 (E) – масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		Менее 1 Ом

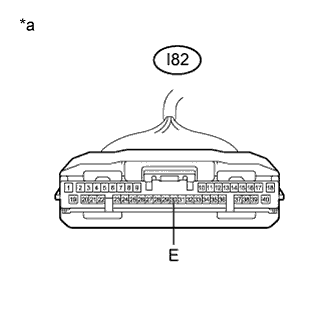

Обозначения на рисунке
*a
Вид спереди разъема со стороны жгута проводов:
(к ЭБУ предупреждения о недопустимой дистанции)

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.



    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу предупреждения о недопустимой дистанции

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    I82-1 (IG) – масса
    		Зажигание включено
    		11-14 В

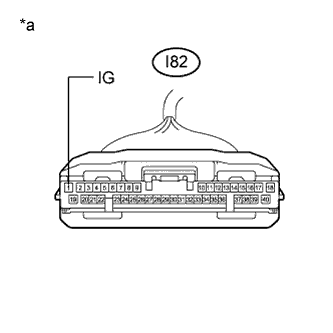

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ предупреждения о недопустимой дистанции)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK

ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ (Нажмите здесь)
