Система Управления Двигателем 1Az-Fe. dtc p2a00 низкое быстродействие датчика a/f (датчик 1 ряда 1)

№ DTC	Условие обнаружения DTC	Неисправный участок
P2A00	Вычисленное значение степени износа на основании времени реакции датчика состава топливовоздушной смеси ниже порогового значения (логика диагностирования за 2 поездки).	Датчик состава топливовоздушной смеси (датчик 1) Система забора воздуха Топливная форсунка в сборе Топливный насос Топливопровод ECM

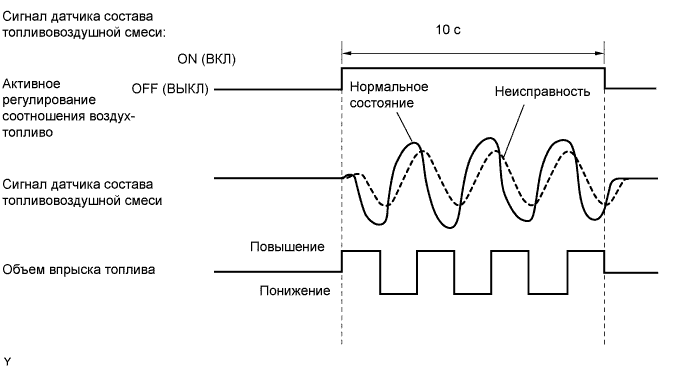

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

После прогрева двигателя ECM осуществляет обратную связь по соотношению воздух-топливо для поддержания на уровне, близком к стехиометрическому. Кроме этого, после выполнения необходимых условий осуществляется активное регулирование соотношения воздух-топливо в течение приблизительно 10 секунд для измерения времени отклика датчика состава топливовоздушной смеси. Во время выполнения активного регулирования соотношения воздух-топливо ECM принудительно повышает и понижает объем впрыска топлива на определенное количество на основании стехиометрического соотношения, вычисленного в ходе выполнения обычного регулирования соотношения воздух-топливо, и измеряет время реакции датчика состава топливовоздушной смеси. Во время активного регулирования соотношения воздух-топливо ECM получает сигнал датчика состава топливовоздушной смеси и использует его для вычисления степени износа на основании времени реакции этого датчика.
Если время реакции датчика состава топливовоздушной смеси о степени износа ниже порогового значения, ЕСМ воспринимает это как неисправность и регистрирует DTC.

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.
dtc
p2a00 низкое быстродействие датчика a/f (датчик 1 ряда 1)

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства	Датчик состава топливовоздушной смеси
Продолжительность работы	Один раз в течение одной поездки

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ

Включено регулирование соотношения воздух-топливо	Выполнение проверки
Активное регулирование соотношения воздух-топливо осуществляется при выполнении следующих условий:	-
Температура охлаждающей жидкости	Не менее 75°C (167°F)
Холостой ход	Выкл
Частота вращения коленчатого вала двигателя	Не ниже 1000 об/мин, но ниже 4000 об/мин
Состояние датчика состава топливовоздушной смеси	Задействован
Нагрузка двигателя	10% или выше и менее 70%
Положение рычага переключения передач	2-я или выше
Контроль состояния каталитического нейтрализатора	Пока не выполнено
Массовый расход воздуха	8 г/с или больше и менее 32 г/с

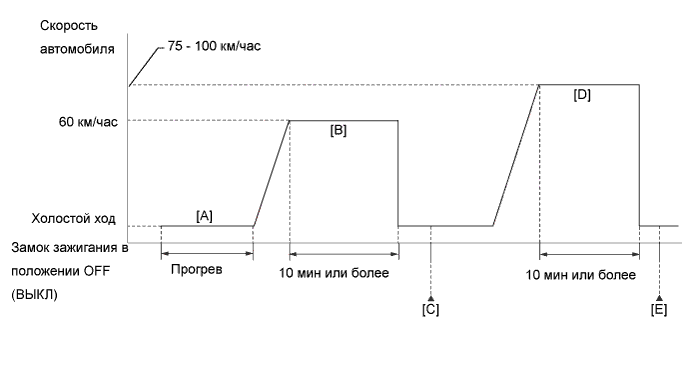

ПРОВЕРОЧНАЯ ПОЕЗДКА

УКАЗАНИЕ:

Поездка в проверочном режиме активирует контроль времени реакции датчика состава топливовоздушной смеси.

Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
Выключите зажигание и подождите не менее 30 секунд.
Включите зажигание и портативный диагностический прибор.
Запустите и прогрейте двигатель (пока температура охлаждающей жидкости двигателя не достигнет уровня не менее 75°C (167°F)) [A].
Совершите поездку на автомобиле со скоростью примерно 60 км/час (37 миль в час) длительностью не менее 10 мин в городских условиях [B].
ПРЕДОСТЕРЕЖЕНИЕ:
Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
Войдите в следующие меню: Powertrain / Engine and ECT / DTC [C].
Считайте ожидающие обработки коды DTC.
УКАЗАНИЕ:
1. Если выводятся ожидающие обработки DTC, система неисправна.
2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
Введите DTC: P2A00.

Проверьте результат проверки DTC.

Информация на дисплее прибора	Описание
NORMAL	Проверка DTC завершена Cистема работает нормально
ABNORMAL	Проверка DTC завершена Нарушения в работе системы
INCOMPLETE	Проверка DTC не завершена Выполните поездку в проверочном режиме после создания условий регистрации DTC
Не применимо	Невозможно выполнить проверку DTC Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

УКАЗАНИЕ:

Если результат проверки показывает NORMAL, система исправна.
Если результат проверки показывает ABNORMAL, система неисправна.
Если результатом проверки является состояние INCOMPLETE или N/A, и нет ожидающих обработки DTC, выполните следующие действия.

Совершите поездку на автомобиле со скоростью 75-100 км/час (47-62 мили в час) длительностью 10 мин [D].
ПРЕДОСТЕРЕЖЕНИЕ:
Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
Войдите в следующие меню: Powertrain / Engine and ECT / DTC [E].
Считайте ожидающие обработки коды DTC.
УКАЗАНИЕ:
1. Если выводятся ожидающие обработки DTC, система неисправна.
2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
Введите DTC: P2A00.

Проверьте результат проверки DTC.

Информация на дисплее прибора	Описание
NORMAL	Проверка DTC завершена Cистема работает нормально
ABNORMAL	Проверка DTC завершена Нарушения в работе системы
INCOMPLETE	Проверка DTC не завершена Выполните поездку в проверочном режиме после создания условий регистрации DTC
Не применимо	Невозможно выполнить проверку DTC Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

УКАЗАНИЕ:

Если результат проверки показывает NORMAL, система исправна.
Если результат проверки показывает ABNORMAL, система неисправна.

СХЕМА СОЕДИНЕНИЙ

См. DTC P2195 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

УКАЗАНИЕ:

Код DTC P2A00 может также регистрироваться, если соотношение воздух-топливо постоянно обогащено или постоянно обеднено.
Причиной низкого напряжения на выходе датчика состава топливовоздушной смеси может быть обогащение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обогащенной смеси.
Причиной высокого напряжения на выходе датчика состава топливовоздушной смеси может быть обеднение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обедненной смеси.
С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
Датчиком 1 считается ближайший к двигателю датчик.
Датчиком 2 считается наиболее удаленный от двигателя датчик.

1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P2A00)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
Результат
Следующий шаг
DTC P2A00 выводится
А
DTC P2A00 и другие DTC выводятся
B
УКАЗАНИЕ:
Если отображаются какие-либо другие коды, помимо P2A00, сначала выполните поиск неисправностей для данных DTC.

Результат
Результат	Следующий шаг
DTC P2A00 выводится	А
DTC P2A00 и другие DTC выводятся	B

ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)

А

2.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель.

Включите портативный диагностический прибор.

Прогрейте двигатель и дайте ему поработать в течение приблизительно 90 с с частотой вращения коленчатого вала 2500 об/мин.

Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / All Data / AFS Voltage B1S1 и O2S B1S2.

Выполните испытание "Control the Injection Volume for A/F Sensor" на холостом ходу двигателя.

Следите за выходными напряжениями датчика состава топливовоздушной смеси и подогреваемого кислородного датчика (AFS Voltage B1S1 и O2S B1S2), отображаемыми на экране портативного диагностического прибора.

УКАЗАНИЕ:

Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 12,5%.
Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.
Если при выполнении активной диагностики выходное напряжение датчика не меняется (отклик почти отсутствует), датчик может быть неисправен.

Информация на дисплее прибора (датчик)	Объем впрыска топлива	Состояние	Напряжение
AFS Voltage B1S1 (датчик состава топливовоздушной смеси)	12,5%	Обогащение	Менее 3,1 В
AFS Voltage B1S1 (датчик состава топливовоздушной смеси)	-12,5%	Обеднение	Более 3,4 В
O2S B1S2 (подогреваемый кислородный датчик)	12,5%	Обогащение	Более 0,55 В
O2S B1S2 (подогреваемый кислородный датчик)	-12,5%	Обеднение	Менее 0,4 В

Результат
Состояние AFS Voltage B1S1	Состояние O2S B1S2	Состояние соотношения воздух-топливо и состояние датчика состава топливовоздушной смеси	Следующий шаг
Обеднение/обогащение	Обеднение/обогащение	Нормальное состояние	А
Обеднение	Обеднение	Фактическое соотношение воздух-топливо – обедненное	B
Обогащение	Обогащение	Фактическое соотношение воздух-топливо – обогащенное	B
Обеднение	Обеднение/обогащение	Неисправность датчика состава топливовоздушной смеси	C
Обогащение	Обеднение/обогащение	Неисправность датчика состава топливовоздушной смеси	C

Обеднение: При проведении испытания "Control the Injection Volume for A/F Sensor" в режиме Active Test выходное напряжение датчика состава топливовоздушной смеси (AFS Voltage B1S1) постоянно выше 3,4 В, а выходное напряжение подогреваемого кислородного датчика (O2S B1S2) постоянно ниже 0,4 В.
Обогащение: При проведении испытания "Control the Injection Volume" в режиме Active Test для датчика состава топливовоздушной смеси значение AFS Voltage B1S1 постоянно ниже 3,1 В, а O2S B1S2 постоянно выше 0,55 В.
Обедненение/обогащение: При проведении испытания "Control the Injection Volume for A/F Sensor" в режиме Active Test выходное напряжение подогреваемого кислородного датчика изменяется в пределах допустимого диапазона.

УКАЗАНИЕ:

См. "Data List / Active Test" [AFS Voltage B1S1 и O2S B1S2] (стр. Нажмите здесь).

Перейдите к шагу 4

Перейдите к шагу 8

A

3.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2A00)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC (Нажмите здесь).

Выключите зажигание и подождите не менее 30 с.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Запустите и прогрейте двигатель.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

Введите DTC: P2A00.

Проверьте результат проверки DTC.

Результат
Результат
Следующий шаг
NORMAL (DTC не выводится)
А
ABNORMAL (выводится DTC P2A00)
B

Результат
Результат	Следующий шаг
NORMAL (DTC не выводится)	А
ABNORMAL (выводится DTC P2A00)	B

Перейдите к шагу 8

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

4.ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

Проверьте датчик состава топливовоздушной смеси (Нажмите здесь).

ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (Нажмите здесь)

OK

5.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

Убедитесь в отсутствии утечки вакуума в системе забора воздуха (Нажмите здесь).
OK:
Отсутствие утечек через систему впуска воздуха.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВПУСКА ВОЗДУХА

OK

6.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

Проверьте давление в топливной системе (Нажмите здесь).

Перейдите к шагу 12

OK

7.ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

Проверьте топливную форсунку (Нажмите здесь).

ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (Нажмите здесь)

OK

8.ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Замените датчик состава топливовоздушной смеси (Нажмите здесь).

ДАЛЕЕ

9.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2A00)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC (Нажмите здесь).

Выключите зажигание и подождите не менее 30 с.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Запустите и прогрейте двигатель.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

Введите DTC: P2A00.

Проверьте результат проверки DTC.

Результат
Результат
Следующий шаг
ABNORMAL (выводится DTC P2A00)
А
NORMAL (DTC не выводится)
B

КОНЕЦ

А

10.ЗАМЕНИТЕ ECM

Замените ECM (Нажмите здесь).

ДАЛЕЕ

11.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2A00)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC (Нажмите здесь).

Выключите зажигание и подождите не менее 30 с.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Запустите и прогрейте двигатель.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

Введите DTC: P2A00.

Убедитесь, что результатам проверки DTC является состояние NORMAL.

КОНЕЦ

12.ПРОВЕРЬТЕ ТОПЛИВНЫЙ НАСОС

Проверьте топливный насос (Нажмите здесь).

ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС (Нажмите здесь)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВОПРОВОД

dtc p2a00 низкое быстродействие датчика a/f (датчик 1 ряда 1). Camry ASV50
