Система Управления Двигателем 1Az-Fe. dtc p0420 эффективность системы каталитической нейтрализации ниже порогового уровня (ряд 1)

ECM контролирует эффективность трехкомпонентного каталитического нейтрализатора (TWC) с помощью датчиков, установленных до и после нейтрализатора.
Первый датчик, датчик состава топливовоздушной смеси, передает в ECM информацию о соотношении воздух-топливо до нейтрализатора. Второй датчик, подогреваемый кислородный датчик, передает в ECM информацию о составе смеси после нейтрализатора.
Для определения износа трехкомпонентного каталитического нейтрализатора ECM вычисляет способность нейтрализатора сохранять кислород. Вычисление основано на величине выходного напряжения подогреваемого кислородного датчика во время активного управления соотношением воздух-топливо.
Значение способности аккумулировать кислород является показателем способности трехкомпонентного каталитического нейтрализатора сохранять кислород. Активное управление соотношением воздух-топливо выполняется в течение приблизительно 15–20 секунд во время движения с прогретым двигателем. При выполнении активного управления ECM принудительно регулирует соотношение воздух-топливо так, чтобы оно было обогащенным или обедненным. Если цикл сигнала подогреваемого кислородного датчика продолжительный, значение способности сохранять кислород увеличивается. Существует прямая связь между подогреваемым кислородным датчиком и способностью сохранять кислород трехкомпонентного каталитического нейтрализатора.
ECM использует значение способности сохранять кислород для определения состояния трехкомпонентного каталитического нейтрализатора. При обнаружении ухудшения состояния ЕСМ включает контрольную лампу MIL и регистрирует DTC.
В этой системе определение ухудшения состояния системы каталитических нейтрализаторов (включая передний и задний каталитические нейтрализаторы) выполняется за счет выбора в качестве эталонного значения содержания кислорода в переднем каталитическом нейтрализаторе как в агрегате, более подверженном ухудшению состояния, чем задний каталитический нейтрализатор. Поэтому при необходимости замены каталитических нейтрализаторов обязательно меняйте и передний, и задний нейтрализаторы.

№ DTC	Условие обнаружения DTC	Неисправный участок
P0420	Значение способности нейтрализатора сохранять кислород при активном регулировании соотношения воздух-топливо меньше номинального (логика диагностирования за 2 поездки).	Утечки газов из системы выпуска отработавших газов Датчик состава топливовоздушной смеси (датчик 1) Подогреваемый кислородный датчик (датчик 2) Каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) вместе с приемной трубой в сборе (TWC: задний каталитический нейтрализатор)

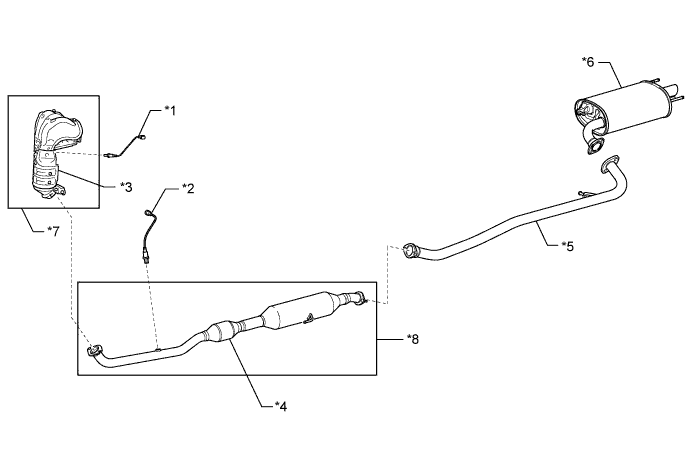

РАСПОЛОЖЕНИЕ КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.
dtc
p0420 эффективность системы каталитической нейтрализации ниже порогового уровня (ряд 1)

Обозначения на рисунке
*1	Датчик состава топливовоздушной смеси (датчик 1)	*2	Подогреваемый кислородный датчик (датчик 2)
*3	TWC: Передний каталитический нейтрализатор	*4	TWC: Задний каталитический нейтрализатор
*5	Центральная выпускная труба в сборе	*6	Задняя выпускная труба в сборе
*7	Каталитический нейтрализатор в выпускном коллекторе в сборе	*8	Приемная труба в сборе

ПРИМЕЧАНИЕ:

Когда требуется заменить каталитический нейтрализатор, каталитический нейтрализатор в выпускном коллекторе в сборе (*7) и приемную трубу в сборе (*8) следует заменять одновременно. (за исключением датчика состава топливовоздушной смеси *1 и подогреваемого кислородного датчика *2)

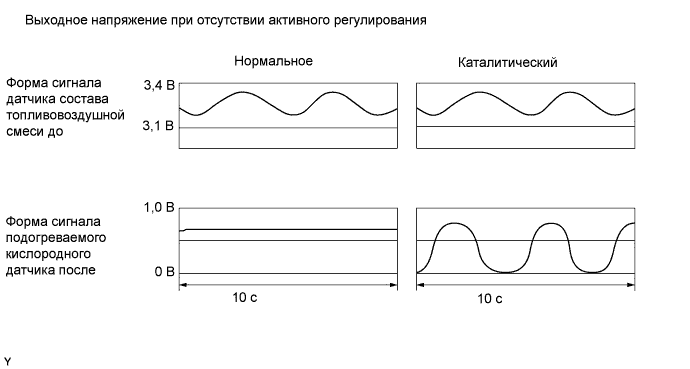

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства (основные)	Датчик состава топливовоздушной смеси Подогреваемый кислородный датчик
Требуемые датчики/устройства (связанные)	Датчик температуры воздуха на впуске Датчик массового расхода воздуха в сборе Датчик положения коленчатого вала Датчик температуры охлаждающей жидкости
Продолжительность работы	Один раз в течение одной поездки

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ

Напряжение аккумуляторной батареи	11 В или выше
Температура воздуха на впуске	Не менее -10°C (14°F)
Температура охлаждающей жидкости	Не менее 75°C (167°F)
Атмосферное давление	76 кПа(abs) [570 мм рт. ст.(abs)] или выше
Холостой ход	Выкл
Частота вращения коленчатого вала двигателя	Менее 4000 об/мин
Состояние датчика состава топливовоздушной смеси	Задействован
Состояние топливной системы	Замкнутый контур
Нагрузка двигателя	10% или выше и менее 60%
Положение рычага переключения передач	4-я
Выполняются все перечисленные ниже условия	1, 2 и 3
1. Массовый расход воздуха	2,5 г/с или больше и менее 38 г/с
2. Температура переднего каталитического нейтрализатора (расчетная)	Не ниже 560°C (1040°F) и выше 840°C (1544°F)
3. Температура заднего каталитического нейтрализатора (расчетная)	Не ниже 360°C (680°F) и выше 770°C (1418°F)

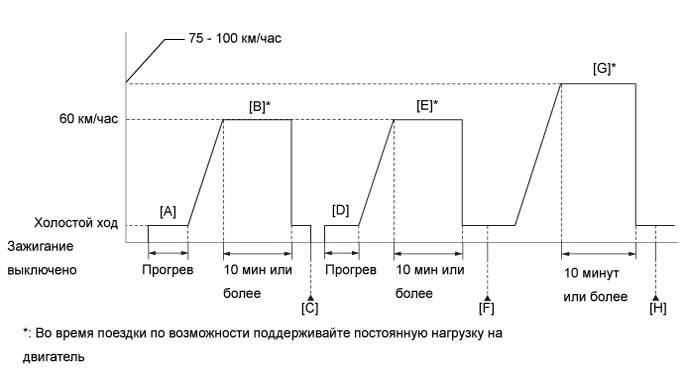

ПРОВЕРОЧНАЯ ПОЕЗДКА

УКАЗАНИЕ:

Режим проверочной поездки активирует контроль эффективности каталитического нейтрализатора. Это очень удобно при определении того, что ремонт завершен.

Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
Выключите зажигание и подождите не менее 30 секунд.
Включите зажигание и портативный диагностический прибор.
Запустите и прогрейте двигатель (пока температура охлаждающей жидкости двигателя не достигнет уровня не менее 75°C (167°F)) [A].
Совершите поездку на автомобиле со скоростью приблизительно 60 км/час (37 миль в час) в течение не менее 10 мин [B].
ПРЕДОСТЕРЕЖЕНИЕ:
Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
УКАЗАНИЕ:
Во время поездки по возможности поддерживайте постоянную нагрузку на двигатель.
Выключите зажигание и подождите не менее 30 секунд [C].
Включите зажигание и портативный диагностический прибор.
Запустите и прогрейте двигатель (пока температура охлаждающей жидкости двигателя не достигнет уровня не менее 75°C (167°F)) [D].
Совершите поездку на автомобиле со скоростью приблизительно 60 км/час (37 миль в час) в течение не менее 10 мин [E].
ПРЕДОСТЕРЕЖЕНИЕ:
Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
УКАЗАНИЕ:
Во время поездки по возможности поддерживайте постоянную нагрузку на двигатель.
Войдите в следующие меню: Powertrain / Engine and ECT / DTC [F].
Считайте ожидающие обработки коды DTC.
УКАЗАНИЕ:
1. Если выводятся ожидающие обработки DTC, система неисправна.
2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
Совершите поездку на автомобиле со скоростью 75-100 км/час (47-62 мили в час) в течение не менее 10 мин [G].
ПРЕДОСТЕРЕЖЕНИЕ:
Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
УКАЗАНИЕ:
Во время поездки по возможности поддерживайте постоянную нагрузку на двигатель.
Войдите в следующие меню: Powertrain / Engine and ECT / DTC [H].
Считайте ожидающие обработки коды DTC.
УКАЗАНИЕ:
1. Если выводятся ожидающие обработки DTC, система неисправна.
2. Если ожидающие обработки коды DTC не выводятся, система исправна.

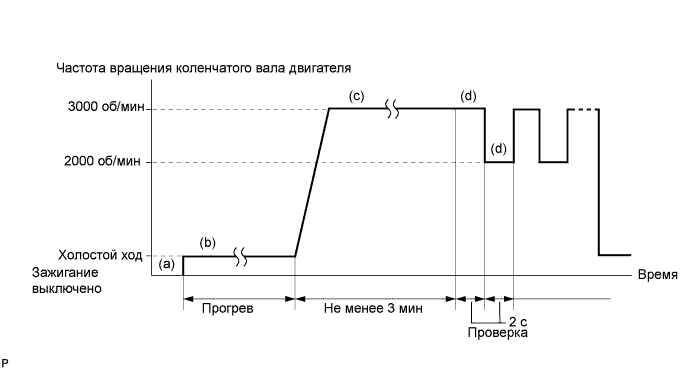

НЕОБХОДИМЫЕ УСЛОВИЯ ДЛЯ ПРОВЕРКИ ДАТЧИКА

УКАЗАНИЕ:

Перед проверкой формы сигналов датчика состава топливовоздушной смеси и подогреваемого кислородного датчика выполните следующие действия при частоте вращения коленчатого вала двигателя и в течение времени, указанных ниже. Это требуется для активации датчиков в степени, необходимой для получения соответствующих результатов проверки.

(а) Подсоедините портативный диагностический прибор к разъему DLC3.
(b) Убедитесь, что все дополнительное оборудование выключено, запустите двигатель и дайте ему прогреться, до тех пор пока температура охлаждающей жидкости не стабилизируется.
(с) Поддерживайте частоту вращения коленчатого вала двигателя между 2500 и 3000 об/мин, по крайней мере, в течение 3 минут.
(d) Поддерживая частоту вращения коленчатого вала двигателя равной 3000 об/мин в течение 2 с и 2000 об/мин в течение еще 2 с, проверьте форму сигналов датчика состава топливовоздушной смеси и подогреваемого кислородного датчика с помощью диагностического прибора.

УКАЗАНИЕ:

Если выходное напряжение датчика состава топливовоздушной смеси или подогреваемого кислородного датчика не колеблется, или если в сигнале одного из датчиков присутствуют шумы, возможно, датчик неисправен.
Если выходное напряжение обоих датчиков неизменно указывает на обогащенное или обедненное состояние, соотношение воздух-топливо может быть чрезмерно обогащенным или обедненным. В данном случае необходимо выполнить испытание "Control the Injection Volume for A/F Sensor" (управление объемом впрыска для датчика A/F) с помощью портативного диагностического прибора в режиме Active Test.
Если рабочее состояние трехкомпонентного каталитического нейтрализатора (TWC) ухудшилось, выходное напряжение подогреваемого кислородного датчика (расположенного после TWC) часто колеблется даже при нормальных условиях движения (активное управление соотношением воздух-топливо не выполняется).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

Если неисправность невозможно выявить по коду DTC P0420, причина может заключаться в переобогащении или переобеднении рабочей смеси. Выполните поиск неисправности, следуя процедурам проверки P0171 (Чрезмерное обеднение смеси в системе) и P0172 (Чрезмерное обогащение смеси в системе).
Датчиком 1 считается ближайший к двигателю датчик.
Датчиком 2 считается наиболее удаленный от двигателя датчик.
С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0420)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
Результат
Следующий шаг
DTC P0420 выводится
А
DTC P0420 и другие DTC выводятся
B
УКАЗАНИЕ:
Если отображаются какие-либо другие коды, помимо P0420, сначала выполните поиск неисправностей для данных DTC.

Результат
Результат	Следующий шаг
DTC P0420 выводится	А
DTC P0420 и другие DTC выводятся	B

ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)

А

2.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)

Подсоедините портативный диагностический прибор к DLC3.

Запустите и прогрейте двигатель.

Включите портативный диагностический прибор.

Прогрейте двигатель на 2500 об/мин в течение примерно 90 секунд.

Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / All Data / AFS Voltage B1S1 и O2S B1S2.

Выполните испытание в режиме Active Test при работе двигателя на холостом ходу (нажмите кнопку ВПРАВО или ВЛЕВО для изменения объема впрыска топлива).

Следите за выходными напряжениями датчика состава топливовоздушной смеси и подогреваемого кислородного датчика (AFS Voltage B1S1 и O2S B1S2), отображаемыми на экране портативного диагностического прибора.

УКАЗАНИЕ:

Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 12,5%.
Каждый датчик должен надлежащим образом реагировать на увеличение или уменьшение объема впрыска топлива.
Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.
Если при выполнении активной диагностики выходное напряжение датчика не меняется (отклик почти отсутствует), датчик может быть неисправен.

Номинальное значение/Номинальный режим:

Информация на дисплее прибора (Датчик)	Объем впрыска топлива	Состояние	Напряжение
AFS Voltage B1S1 (датчик состава топливовоздушной смеси)	12,5%	Обогащение	Менее 3,1 В
AFS Voltage B1S1 (датчик состава топливовоздушной смеси)	-12,5%	Обеднение	Более 3,4 В
O2S B1S2 (подогреваемый кислородный датчик)	12,5%	Обогащение	Более 0,55 В
O2S B1S2 (подогреваемый кислородный датчик)	-12,5%	Обеднение	Менее 0,4 В

Результат
Состояние AFS Voltage B1S1	Состояние O2S B1S2	Фактическое соотношение воздух-топливо, состояние датчика состава топливовоздушной смеси и состояние подогреваемого кислородного датчика	Пропуск зажигания	Наиболее вероятное место нахождения неисправности	Следующий шаг
Обеднение/обогащение	Обеднение/обогащение	Нормальное состояние	-	Трехкомпонентный каталитический нейтрализатор Утечки газов из системы выпуска отработавших газов	А
Обеднение	Обеднение/обогащение	Неисправность датчика состава топливовоздушной смеси	-	Датчик состава топливовоздушной смеси	B
Обогащение	Обеднение/обогащение	Неисправность датчика состава топливовоздушной смеси	-	Датчик состава топливовоздушной смеси	B
Обеднение/обогащение	Обеднение	Неисправность подогреваемого кислородного датчика	-	Подогреваемый кислородный датчик Утечки газов из системы выпуска отработавших газов	C
Обеднение/обогащение	Обогащение	Неисправность подогреваемого кислородного датчика	-	Подогреваемый кислородный датчик Утечки газов из системы выпуска отработавших газов	C
Обеднение	Обеднение	Фактическое соотношение воздух-топливо – обедненное	Может иметь место	Чрезмерно обедненное фактическое соотношение воздух-топливо Утечки газов из системы выпуска отработавших газов	D
Обогащение	Обогащение	Фактическое соотношение воздух-топливо – обогащенное	-	Чрезмерно обогащенное фактическое соотношение воздух-топливо Утечки газов из системы выпуска отработавших газов	D

Обеднение: При проведении испытания "Control the Injection Volume for A/F Sensor" выходное напряжение датчика состава топливовоздушной смеси (AFS Voltage B1S1) постоянно выше 3,4 В, а выходное напряжение подогреваемого кислородного датчика (O2S B1S2) постоянно ниже 0,4 В.
Обогащение: В ходе испытания "Control the Injection Volume for A/F Sensor" напряжение AFS Voltage B1S1 постоянно ниже 3,1 В, а напряжение O2S B1S2 постоянно выше 0,55 В.
Обедненение/обогащение: При проведении испытания "Control the Injection Volume for A/F Sensor" в режиме Active Test выходное напряжение датчика состава топливовоздушной смеси и подогреваемого кислородного датчика изменяется в пределах допустимого диапазона.

УКАЗАНИЕ:

См. "Data List / Active Test" [AFS Voltage B1S1 и O2S B1S2] (стр. Нажмите здесь).

Перейдите к шагу 5

Перейдите к шагу 6

Перейдите к шагу 8

А

3.ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

Проверьте, нет ли утечек отработавших газов.
OK:
Утечки газов отсутствуют.

Перейдите к шагу 10

OK

4.ЗАМЕНИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: ПЕРЕДНИЙ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР) И ПРИЕМНАЯ ТРУБА В СБОРЕ (TWC: ЗАДНИЙ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР)

ПРИМЕЧАНИЕ:

Замените каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) вместе с приемной трубой в сборе (TWC: задний каталитический нейтрализатор), если необходима замена каталитического нейтрализатора.

УКАЗАНИЕ:

Проверьте наличие запчастей, обратившись к рисунку в разделе "Расположение каталитического нейтрализатора".

Замените каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) (Нажмите здесь).

Замените приемную трубу в сборе (TWC: задний каталитический нейтрализатор) (Нажмите здесь).

КОНЕЦ

5.ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Замените датчик состава топливовоздушной смеси (Нажмите здесь).

Перейдите к шагу 11

6.ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

Проверьте, нет ли утечек отработавших газов.
OK:
Утечки газов отсутствуют.

Перейдите к шагу 10

OK

7.ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

Замените подогреваемый кислородный датчик (Нажмите здесь).

Перейдите к шагу 11

8.ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

Проверьте наличие утечек отработавших газов.
OK:
Утечки газов отсутствуют.

Перейдите к шагу 10

OK

9.ВЫЯВИТЕ ПРИЧИНУ ЧРЕЗМЕРНО ОБОГАЩЕННОГО ИЛИ ОБЕДНЕННОГО ФАКТИЧЕСКОГО СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО

Определите причину чрезмерно обогащенного или обедненного фактического соотношения воздух-топливо, используя порядок проверки для DTC P0171 (Нажмите здесь).

Перейдите к шагу 11

10.УСТРАНИТЕ УТЕЧКУ ОТРАБОТАВШИХ ГАЗОВ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЙ УЗЕЛ

Отремонтируйте место утечки отработавших газов или замените детали.

ДАЛЕЕ

11.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0420)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC (Нажмите здесь).

Выключите зажигание и подождите не менее 30 секунд.

Запустите двигатель.

Включите портативный диагностический прибор.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
Результат
Следующий шаг
DTC P0420 выводится
А
DTC не выводится
(Ожидающие обработки DTC не выводятся)
B

КОНЕЦ

А

12.ЗАМЕНИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: ПЕРЕДНИЙ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР) И ПРИЕМНАЯ ТРУБА В СБОРЕ (TWC: ЗАДНИЙ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР)

ПРИМЕЧАНИЕ:

УКАЗАНИЕ:

Проверьте наличие запчастей, обратившись к рисунку в разделе "Расположение каталитического нейтрализатора".

Замените каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) (Нажмите здесь).

Замените приемную трубу в сборе (TWC: задний каталитический нейтрализатор) (Нажмите здесь).

КОНЕЦ
