DTC P0340 Неисправность цепи датчика положения распредвала


ОПИСАНИЕ

Датчик положения распредвала состоит из магнита и стального стержня, обернутого медной проволокой, и устанавливается на головке блока цилиндров. При вращении распредвала каждый из 3 зубьев его задающего ротора проходит через датчик положения распредвала. Это активирует магнит внутри датчика, что генерирует напряжение в медной проволоке. Вращение распредвала синхронизировано с вращением коленчатого вала. Если коленчатый вал прокручивается дважды, напряжение в датчике положения распредвала генерируется 3 раза. Генерируемое в датчике напряжение выступает в качестве сигнала, позволяя блоку ECM определить положение распредвала. Данный сигнал используется для управления углом опережения зажигания, продолжительностью впрыска топлива и системой VVT.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0340
При выполнении одного из следующих условий:
  1. Отсутствие сигнала датчика положения распредвала несмотря на нормальные сигналы датчика положения коленчатого вала при частоте вращения коленчатого вала двигателя 600 об/мин или выше (логика диагностирования за 1 поездку).
  2. Отсутствие сигнала датчика положения распредвала на входе ECM при частоте вращения коленчатого вала двигателя 600 об/мин или выше (логика диагностирования за 1 поездку).
  3. В ЕСМ не поступает сигнал датчика положения распредвала во время прокручивания коленчатого вала двигателя стартером (логика диагностирования за 2 поездки)
  1. Обрыв или короткое замыкание в цепи датчика положения распредвала
  2. Датчик положения распредвала
  3. Распредвал впускных клапанов
  4. Фазы газораспределения
  5. ECM
  1. Для справки: проверка с помощью осциллографа (Нажмите здесь).

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Если сигнал от датчика положения распредвала отсутствует несмотря на вращение распредвала, или вращения коленчатого вала и распредвала не синхронизированы, ECM расценивает это как неисправность датчика.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Требуемые датчики/устройства (основные)
Датчик положения распредвала
Требуемые датчики/устройства (связанные)
Датчик положения коленчатого вала
Продолжительность работы
Непрерывно

ПРОВЕРОЧНАЯ ПОЕЗДКА

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 секунд.
  5. Включите зажигание и портативный диагностический прибор.
  6. Запустите двигатель.
  7. Дайте двигателю не менее 10 с поработать на холостом ходу.
  8. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.
  9. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  10. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
  11. Введите DTC: P0340.
  12. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.

СХЕМА СОЕДИНЕНИЙ

См. DTC P0335 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Если неисправность не обнаружена в ходе выполнения диагностики, возможно наличие механической неисправности двигателя.
  2. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (СОПРОТИВЛЕНИЕ)

  1. Проверьте датчик положения распредвала (Нажмите здесь).



NG
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА - ECM)

  1. Отсоедините разъем датчика положения распредвала.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E82-1 (G2) - E83-99 (G2+)
    		Всегда
    		Менее 1 Ом
    E82-2 (G-) - E83-98 (G2-)
    		Всегда
    		Менее 1 Ом
    E82-1 (G2) или E83-99 (G2+) - масса
    		Всегда
    		10 кОм или более
    E82-2 (G-) или E83-98 (G2-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ УСТАНОВКУ ДАТЧИКА (ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0340 неисправность цепи датчика положения распредвала

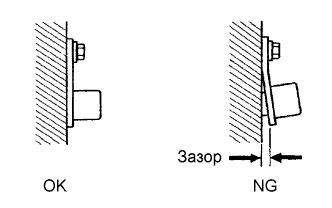

  1. Проверьте установку датчика положения распредвала.

    OK:
    Датчик положения распредвала установлен правильно.


NG
НАДЕЖНО УСТАНОВИТЕ НА МЕСТО ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (Нажмите здесь)
OK


4.ПРОВЕРЬТЕ ЗАДАЮЩИЙ РОТОР РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ

  1. Проверьте задающий ротор распредвала впускных клапанов.

    OK:
    Задающий ротор распредвала не имеет трещин и не деформирован.


NG
ЗАМЕНИТЕ РАСПРЕДВАЛ ВПУСКНЫХ КЛАПАНОВ (Нажмите здесь)
OK


5.ПРОВЕРЬТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ (ПРОВЕРЬТЕ, НЕТ ЛИ ОТСУТСТВУЮЩИХ И СЛОМАННЫХ ЗУБЬЕВ ЦЕПИ ГАЗОРАСПРЕДЕЛЕНИЯ)
Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0340 неисправность цепи датчика положения распредвала

  1. Снимите крышку головки блока цилиндров в сборе.

  1. Проверните шкив коленчатого вала и совместите метку на нем с синхронизирующей меткой "0" на крышке цепного привода газораспределительного механизма.

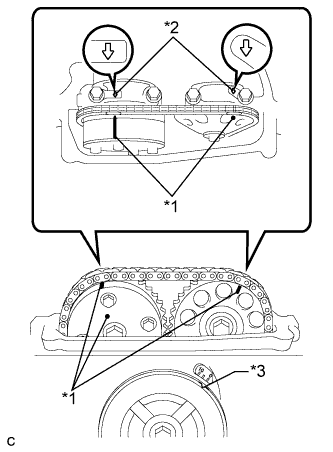

  1. Убедитесь, что синхронизирующие метки на зубчатом колесе и звездочке распредвала совпадают с надлежащими передними синхронизирующими метками на крышках подшипников № 1 и № 2, как показано на рисунке.

    УКАЗАНИЕ:
    Если синхронизирующие метки не располагаются, как показано, поверните коленчатый вал на один оборот по часовой стрелке.
    OK:
    Синхронизирующие метки на зубчатом колесе распредвала и ведущей звездочке распредвала совмещены, как показано на рисунке.
    Обозначения на рисунке
    *1
    		Установочная метка
    *2
    		Метка передней стороны
    *3
    		Канавка


NG
ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ (Нажмите здесь)
OK


6.ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

  1. Замените датчик положения распредвала (Нажмите здесь).


ДАЛЕЕ


7.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0340)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание и подождите не менее 30 секунд.

  1. Запустите двигатель.

  1. Включите портативный диагностический прибор.

  1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

  1. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат
    Результат
    		Следующий шаг
    DTC P0340 выводится
    		А
    DTC не выводится
    		B
    УКАЗАНИЕ:
    Если двигатель не запускается, замените ECM.


B
КОНЕЦ
А

ЗАМЕНИТЕ ECM (Нажмите здесь)
