Рулевая Колонка В Сборе -- Установка |
1. ПРОВЕРЬТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ |

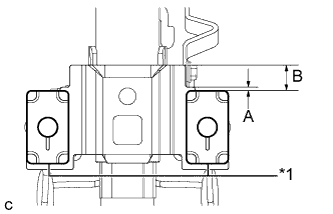

Убедитесь, что 2 крышки надежно установлены на рулевой колонке, как показано на рисунке.
- Минимальный размер:
А B 1 мм (0,0394 дюйма) 12 мм (0,473 дюйма)
Если крышки не расположены, как указано, замените колонку электроусилителя рулевого управления новой.Обозначения на рисунке *1 Крышка
![]() |
Проверьте отсутствие деформации и повреждений 2 крышек.
Если какая-либо из крышек деформирована, ослаблена, отсутствует или повреждена, замените колонку электроусилителя рулевого управления новой.
2. УСТАНОВИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
Установите промежуточный вал рулевого управления в сборе на рулевую колонку в сборе.
Обозначения на рисунке *a Метка - ПРИМЕЧАНИЕ:
- Совместите сборочные метки на промежуточном валу рулевого управления в сборе и рулевой колонке в сборе.
![]() |
Вверните болт.
- Момент затяжки:
- 35 N*m{360 kgf*cm, 26 ft.*lbf}
3. УСТАНОВИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ |
Установите рулевую колонку в сборе и закрепите ее 4 гайками.
- Момент затяжки:
- 25 N*m{255 kgf*cm, 18 ft.*lbf}
Закрепите провод соединения с массой болтом.
- Момент затяжки:
- 8,4 N*m{85 kgf*cm, 74 in.*lbf}
Введите зажим в зацепление.
Подсоедините 2 разъема.
Подсоедините разъемы и установите зажимы жгута проводов на рулевую колонку в сборе.
4. УСТАНОВИТЕ ВОЗДУХОВОД № 2 В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Введите в зацепление зажим, чтобы закрепить воздуховод № 2 в сборе.
Введите в зацепление 2 захвата и направляющую.
5. УСТАНОВИТЕ ВОЗДУХОВОД № 2 В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Введите в зацепление 2 захвата и установите воздуховод № 2 в сборе.
Вверните болт.
- Момент затяжки:
- 9,8 N*m{100 kgf*cm, 87 in.*lbf}
6. ПОДСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
Подсоедините промежуточный вал рулевого управления в сборе к тяге рулевого управления в сборе.
Обозначения на рисунке *a Метка - ПРИМЕЧАНИЕ:
- Совместите метки на промежуточном валу рулевого управления и тяге рулевого управления с усилителем.
![]() |
Заверните болт.
- Момент затяжки:
- 35 N*m{360 kgf*cm, 26 ft.*lbf}

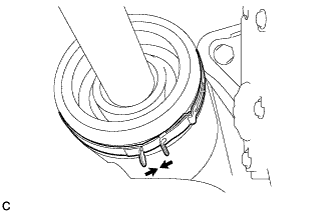

Затяните хомут.
![]() |
7. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА В СБОРЕ С ВИТЫМ КАБЕЛЕМ |
- ПРИМЕЧАНИЕ:
- Не заменяйте витой кабель, когда аккумуляторная батарея подсоединена, и зажигание включено.
- Не поворачивайте витой кабель без рулевого колеса, когда аккумуляторная батарея подсоединена, и зажигание включено.
- При проверке датчика положения рулевого колеса проследите за тем, чтобы рулевое колесо было установлено строго прямо.
Введите в зацепление 3 захвата, чтобы закрепить переключатель указателей поворота в сборе вместе с витым кабелем в сборе на рулевой колонке в сборе.
Подсоедините разъемы к переключателю указателей поворота в сборе с витым кабелем.
8. УСТАНОВИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
Введите в зацепление 2 захвата и установите верхний кожух рулевой колонки.
Введите в зацепление 4 фиксатора и 2 направляющие, после чего отсоедините верхний кожух рулевой колонки.
9. УСТАНОВИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты) |

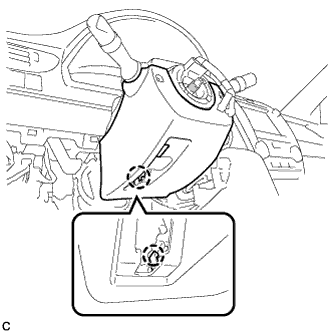

Установите нижний кожух рулевой колонки и закрепите его 2 захватами.
![]() |
Заверните 2 винта.
- Момент затяжки:
- 2,0 N*m{20 kgf*cm, 18 in.*lbf}
![]() |
Введите в зацепление захват.
![]() |
10. УСТАНОВИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ (для рулевой колонки с электроприводами регулировки наклона и телескопического изменения высоты) |
Установите нижний кожух рулевой колонки и закрепите его 2 захватами.
![]() |

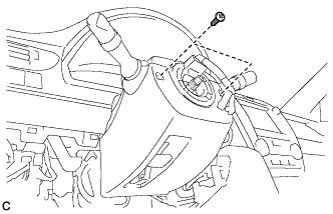

Заверните 3 винта.
- Момент затяжки:
- 2,0 N*m{20 kgf*cm, 18 in.*lbf}
![]() |
11. УСТАНОВИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей без подушки безопасности для защиты коленей водителя) |
Для моделей без подушки безопасности для защиты коленей водителя:
Введите в зацепление 5 фиксаторов и 3 направляющие.
Для моделей с подушкой безопасности для защиты коленей водителя:
Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.
Установите панель приборов в сборе и закрепите 2 болтами <B>.
12. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей без подушки безопасности для защиты коленей водителя) |
Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.
13. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без подушки безопасности для защиты коленей водителя) |
Введите в зацепление 3 направляющие.

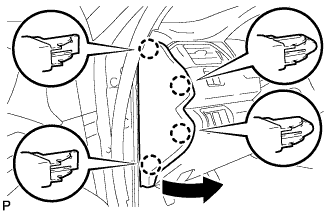

Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.
![]() |
14. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ (для моделей без подушки безопасности для защиты коленей водителя) |

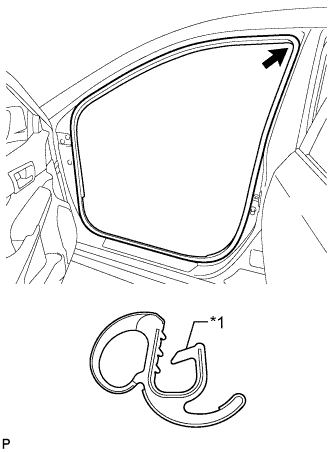

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.
Обозначения на рисунке *1 Метка совмещения (желтая) - ПРИМЕЧАНИЕ:
- После установки убедитесь, что углы совмещены правильно.
![]() |
15. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ КОЖУХА В СБОРЕ (для моделей без подушки безопасности для защиты коленей водителя) |
Введите в зацепление 2 фиксатора.
Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.
16. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ (для моделей без подушки безопасности для защиты коленей водителя) |
Установите опорную накладку левой передней двери и закрепите ее 10 захватами.
17. УСТАНОВИТЬ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя) |
18. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО |
19. ПРОВЕРИТЬ И ОТРЕГУЛИРОВАТЬ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
- ПРИМЕЧАНИЕ:
- Никогда не регулируйте положение витого кабеля в сборе, если аккумуляторная батарея подключена, и замок зажигания находится в состоянии ON (ВКЛ).
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Убедитесь, что витой кабель в сборе отцентрован.
Обозначения на рисунке Окрашенная часть - УКАЗАНИЕ:
- Когда витой кабель в сборе отцентрован, часть A располагается сверху, и видна окрашенная часть, показанная на рисунке.
![]() |
Если витой кабель в сборе не отцентрован, отцентруйте его.
- ПРИМЕЧАНИЕ:
- Прежде чем поворачивать витой кабель в сборе, обязательно нажмите на фиксатор, показанный на рисунке, чтобы освободить механизм блокировки.
- Не оборачивайте витой кабель жгутом проводов подушки безопасности.
Нажимая на фиксатор, показанный на рисунке, медленно поверните витой кабель в сборе рукой против часовой стрелки до упора.
Обозначения на рисунке Блокировка Поверните витой кабель в сборе по часовой стрелке на 2,5 оборота в положение, в котором видна показанная на рисунке окрашенная часть.
Обозначения на рисунке Окрашенная часть Блокировка - УКАЗАНИЕ:
- Витой кабель сможет вращаться примерно на 2,5 оборота влево и вправо относительно центра.
20. УСТАНОВИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ |
Установите рулевое колесо в сборе, совместив метки на рулевом колесе и главном валу рулевого управления.
Обозначения на рисунке *a Метка
![]() |
Заверните установочную гайку рулевого колеса в сборе.
- Момент затяжки:
- 50 N*m{510 kgf*cm, 37 ft.*lbf}
Подсоедините разъемы к витому кабелю в сборе.
21. ПРОВЕРЬТЕ ЦЕНТРАЛЬНОЕ ПОЛОЖЕНИЕ РУЛЕВОГО КОЛЕСА |
22. УСТАНОВИТЕ КНОПКУ ЗВУКОВОГО СИГНАЛА В СБОРЕ |
23. УСТАНОВИТЕ ЛЕВОЕ ПЕРЕДНЕЕ КОЛЕСО |
- Момент затяжки:
- 103 N*m{1049 kgf*cm, 76 ft.*lbf}
24. ПОДСОЕДИНИТЬ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с наклонной телескопической рулевой колонкой с электроприводом) |
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
- Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи, установив передние колеса строго прямо.
- Восстановите предыдущую установку функции автоматического отвода/возврата, изменив значение параметра настройки (Нажмите здесь).
25. КАЛИБРОВКА "НУЛЯ" ДАТЧИКА КРУТЯЩЕГО МОМЕНТА |
