DTC P0778 Электрическая часть электромагнитного клапана регулировки давления "B" (электромагнитного клапана переключения передач SL2) |
ОПИСАНИЕ
Для переключения передач с 1-й по 6-ю TCM включает и выключает электромагнитные клапаны SL1, SL2, SL3, SL4 и SL. При возникновении обрыва или короткого замыкания в цепи какого-либо из электромагнитных клапанов переключения передач TCM продолжает управлять работой оставшихся исправных электромагнитных клапанов переключения передач, обеспечивая безотказную работу автомобиля (Нажмите здесь).№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
P0778
| TCM выявил наличие обрыва или короткого замыкания в цепи электромагнитного клапана переключения передач SL2 во время движения и переключения передач. (логика диагностирования за 1 поездку)
- Скважность выходного сигнала составляет 100%.
(ПРИМЕЧАНИЕ: при нормальных условиях скважность выходного сигнала SL2 меньше 100%.)
| - Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL2
- Электромагнитный клапан переключения передач SL2
- TCM
|
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
Этот DTC указывает на обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL2. TCM передает команды на переключение передач, включая/выключая электромагнитные клапаны переключения. Когда в цепях какого-либо электромагнитного клапана переключения передач появляется обрыв или короткое замыкание, TCM регистрирует неисправность, включает контрольную лампу неисправности и сохраняет в памяти DTC. Кроме того, TCM переходит в аварийный режим работы и продолжает управлять оставшимися исправными электромагнитными клапанами. (В случае обрыва или короткого замыкания TCM прекращает подачу тока в цепь.)Когда во время движения и переключения передач TCM выявляет обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL2, он регистрирует неисправность (Нажмите здесь).

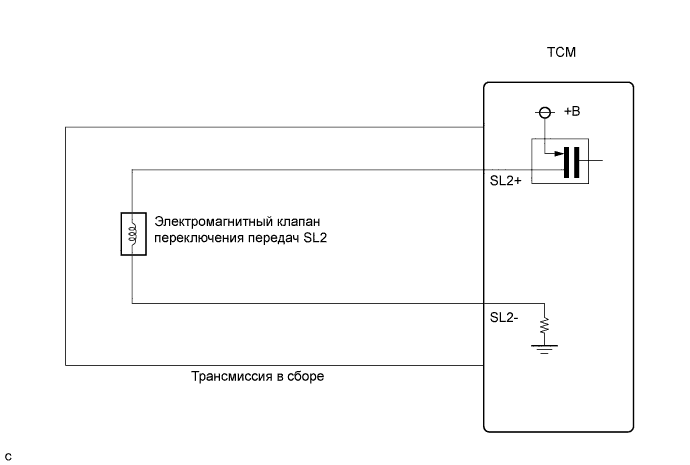

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- УКАЗАНИЕ:
- В следующей таблице показано нормальное рабочее состояние электромагнитного клапана переключения передач SL2 в положении D рычага переключения передач:
Передача, заданная командой TCM
| 1-й
| 2-я
| 3-я
| 4-я
| 5-я
| 6-я
|
Электромагнитный клапан переключения передач SL2
| OFF (ВЫКЛ)
| OFF (ВЫКЛ)
| OFF (ВЫКЛ)
| ON (ВКЛ)
| ON (ВКЛ)
| ON (ВКЛ)
|
| 1.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (SL2) |
Снимите TCM с трансмиссии.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
9 (SL2+) - 8 (SL2-)
| 20°C (68°F)
| 5,0-5,6 Ом
|
9 (SL2+) - масса и другие контакты
| Всегда
| 10 кОм или более
|
8 (SL2-) - масса и другие контакты
| Всегда
| 10 кОм или более
|

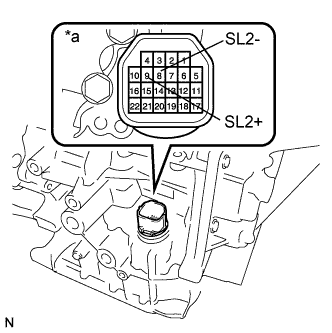

Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(жгут электропроводки трансмиссии)
|
| 2.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 |
Снимите электромагнитный клапан переключения передач SL2.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
1 - 2
| 20°C (68°F)
| 5,0-5,6 Ом
|
Обозначения на рисунке*1
| Электромагнитный клапан переключения передач SL2
|
Подсоедините положительный (+) вывод аккумуляторной батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана. Затем убедитесь в том, что клапан приводится в движение, издавая характерный для этого звук.
- OK:
- Клапан приводится в движение, издавая характерный звук.
| | ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 (Нажмите здесь) |
|
|
