DTC P0500 Неисправность датчика скорости автомобиля "A"


ОПИСАНИЕ

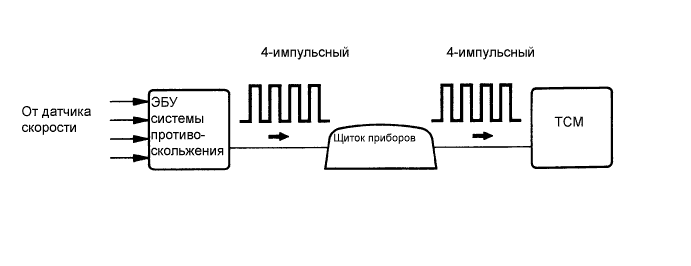

Датчик частоты вращения определяет частоту вращения колеса и передают соответствующие сигналы в ЭБУ системы противоскольжения. ЭБУ системы противоскольжения преобразует принимаемые сигналы частоты вращения колеса в 4-импульсный сигнал и передает последний через щиток приборов в TCM. TCM определяет скорость автомобиля по частоте таких импульсных сигналов.

Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.
dtc
  p0500  неисправность датчика скорости автомобиля a


№ DTC
Условие обнаружения DTC
Неисправный участок
P0500
Хотя датчик ECT исправен, и частота вращения задающей шестерни составляет 300 об/мин или выше, сигнал скорости автомобиля не поступает в течение не менее 2 с.
  1. Обрыв или короткое замыкание в цепи сигнала скорости автомобиля
  2. Щиток приборов
  3. Датчик скорости автомобиля (система управления тормозами)
  4. ЭБУ системы противоскольжения (система управления тормозами)
  5. TCM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

TCM считает, что автомобиль движется, когда задающая шестерня трансмиссии вращается с частотой более 300 об/мин, и истекло свыше 30 секунд с момента выключения датчика положения паркинга/нейтрали. Если при выполнении этих условий отсутствует сигнал скорости автомобиля, TCM регистрирует сбой сигнала скорости автомобиля. В этом случае TCM включает контрольную лампу MIL, и устанавливается DTC.

СХЕМА СОЕДИНЕНИЙ

Нажмите здесь
Когда выводится код DTC P0500, предположительно, существует короткое замыкание на массу в цепи контакта SPD, либо внутреннее короткое замыкание на массу в соответствующем ЭБУ.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (VEHICLE SPEED)
  1. Совершите поездку на автомобиле и убедитесь, что спидометр на щитке приборов в сборе работает нормально.

    УКАЗАНИЕ:
    1. Датчик скорости автомобиля работает исправно, если показания спидометра в норме.
    2. Если спидометр неисправен, проверьте его в порядке, описанном для неисправности спидометра.
  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / ECT / Data List / Vehicle Speed.

  1. Совершите поездку на автомобиле.

  1. Считайте значение, отображенное на портативном диагностическом приборе.

    OK:
    Значения скорости автомобиля, указанные на дисплее портативного диагностического прибора и щитке приборов, равны.


NG
Перейдите к шагу 2
OK

ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ И ПРОВЕРКА DTC (Нажмите здесь)

2.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ (ФОРМА СИГНАЛА SPD)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии.
dtc
  p0500  неисправность датчика скорости автомобиля a
  1. Проверьте щиток приборов с сборе с помощью осциллографа.

    1. Установите рычаг переключения передач в положение N.

    2. Поддомкратьте автомобиль.

    3. Включите зажигание (IG).

    4. Измерьте напряжение между контактом щитка приборов и массой, медленно поворачивая колесо.

      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      Положение выключателя
      Заданные условия
      I18-9 (+S) - масса
      Зажигание включено (IG)
      Напряжение прерывисто генерируется

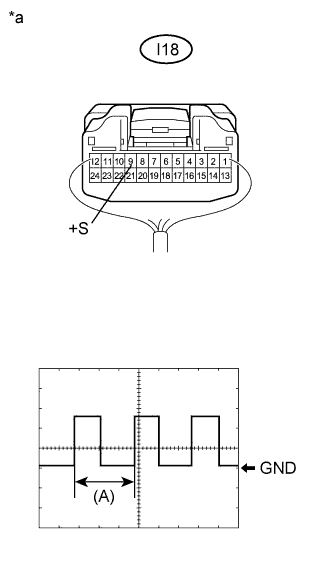

      Обозначения на рисунке
      *a
      Устройство с подсоединенным жгутом проводов
      (щиток приборов в сборе)
      УКАЗАНИЕ:
      При медленном вращении колеса выходное напряжение должно переключаться, как показано на графике.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ЦЕПЬ СИГНАЛА СКОРОСТИ) (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – TCM)
  1. Отсоедините разъем щитка приборов.

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Подключение диагностического прибора
    Условие
    Заданные условия
    I18-9 (+S) - E7-3 (SPD)
    Всегда
    Менее 1 Ом
  1. Подсоедините разъем щитка приборов.

  1. Вновь подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – TCM)
OK

ЗАМЕНИТЕ TCM (Нажмите здесь)
