DTC P2716 Электрическая часть электромагнитного клапана регулировки давления "D" (электромагнитного клапана переключения передач SLT)


ОПИСАНИЕ

См. описание системы для DTC P2714 (стр. Нажмите здесь).

№ DTC
Условие обнаружения DTC
Неисправный участок
P2716
Во время движения в цепи электромагнитного клапана переключения передач SLT в течение не менее 1 с регистрируется обрыв или короткое замыкание (логика диагностирования за 1 поездку).
  1. Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SLТ
  2. Электромагнитный клапан переключения передач SLT
  3. Разъем жгута проводов
  4. ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Когда в цепи электромагнитного клапана с линейной характеристикой (SLT) регистрируется обрыв или короткое замыкание, ECM интерпретирует это как неисправность. ЕСМ включает контрольную лампу MIL и сохраняет код DTC.

СХЕМА СОЕДИНЕНИЙ

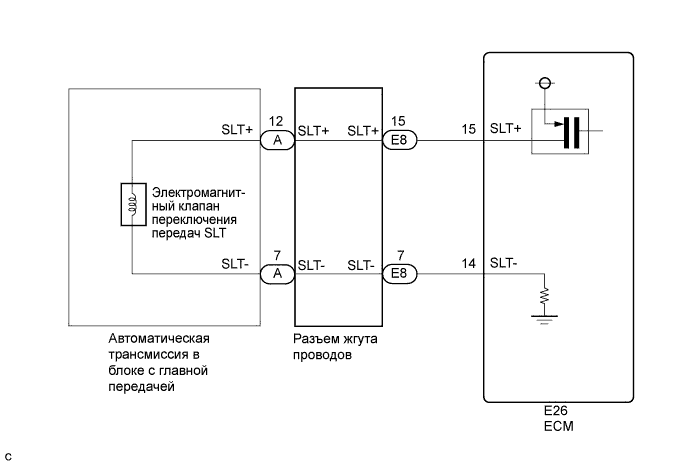

Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Состояние по показаниям портативного диагностического прибора
    		Условие
    		Заданные условия
    E26-15 (SLT+) - E26-14 (SLT-)
    		20°C (68°F)
    		5,0-5,6 Ом
    E26-15 (SLT+) - масса и другие контакты
    		Всегда
    		10 кОм или более
    E26-14 (SLT-) - масса и другие контакты
    		Всегда
    		10 кОм или более
    Обозначения на рисунке
    *a

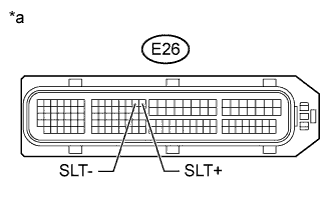

    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)


NG
Перейдите к шагу 2
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

2.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - РАЗЪЕМ ЖГУТА ПРОВОДОВ)

  1. Отсоедините разъем жгута проводов от разъема жгута электропроводки.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Состояние по показаниям портативного диагностического прибора
    		Условие
    		Заданные условия
    E26-15 (SLT+) - E8-15 (SLT+)
    		Всегда
    		Менее 1 Ом
    E26-14 (SLT-) - E8-7 (SLT-)
    		Всегда
    		Менее 1 Ом
    E26-15 (SLT+) или E8-15 (SLT+) - масса и другие контакты
    		Всегда
    		10 кОм или более
    E26-14 (SLT-) или E8-7 (SLT-) - масса и другие контакты
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (SLT)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)

  1. Снимите разъем жгута проводов с трансмиссии в блоке с главной передачей.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A-12 (SLT+) - A-7 (SLT-)
    		20°C (68°F)
    		5,0-5,6 Ом
    A-12 (SLT+) - масса и другие контакты
    		Всегда
    		10 кОм или более
    A-7 (SLT-) - масса и другие контакты
    		Всегда
    		10 кОм или более
    Обозначения на рисунке
    *a

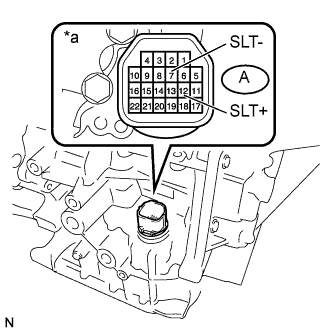

    		Устройство с неподсоединенным жгутом проводов
    (жгут электропроводки трансмиссии)


NG
Перейдите к шагу 4
OK

ЗМЕНИТЬ РАЗЪЕМ ЖГУТА ПРОВОДОВ (Нажмите здесь)

4.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)

  1. Снимите электромагнитный клапан переключения передач SLT.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		5,0-5,6 Ом

  1. Подсоедините положительный (+) вывод аккумуляторной батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана. Затем убедитесь в том, что клапан приводится в движение, издавая характерный для этого звук.

    OK:
    Клапан приводится в движение, издавая характерный звук.
    Обозначения на рисунке
    *1
    		Электромагнитный клапан переключения передач SLT


NG
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT (Нажмите здесь)
OK

ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (Нажмите здесь)
