dtc p0724 высокий уровень сигнала в цепи выключателя тормоза b. Camry ASV50
ОПИСАНИЕ
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СЧИТАЙТЕ ДАННЫЕ В РЕЖИМЕ DATA LIST (СИГНАЛ STP)
ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ – TCM)
DTC P0724 Высокий уровень сигнала в цепи выключателя тормоза "B" |
ОПИСАНИЕ
Данная цепь предназначена для предотвращения остановки двигателя при движении в состоянии блокировки при внезапном срабатывании тормозов.Когда педаль тормоза нажата, этот выключатель передает в TCM сигнал. После этого TCM отключает муфту блокировки на время, пока продолжается торможение.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
P0724
| Выключатель стоп-сигналов продолжает находится в соостоянии ON (ВКЛ) даже после того, как автомобиль выполнит 5 циклов "ОСТАНОВКИ" (движение со скоростью менее 3 км/час (1,86 мили в час)) и "ДВИЖЕНИЕ" (движение со скоростью более 30 км/час (18,65 миль в час)) (логика диагностирования за 2 поездки).
| - Короткое замыкание в цепи сигнала выключателя стоп-сигналов
- Выключатель стоп-сигналов
- TCM
|
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
Этот DTC указывает на то, что выключатель стоп-сигналов не выключается. Если выключатель стоп-сигналов остается включенным при движении в режиме GO-STOP (движение-остановка), TCM интерпретирует это как неисправность выключателя стоп-сигналов, включает MIL и сохраняет DTC. Для установки этого DTC автомобиль должен 5 раз в течение 1,86 последовательных ездовых циклов снизить скорость ниже 3 км/час (2 миль в час) (состояние STOP) и увеличить скорость, по крайней мере, до 30 км/час (18,65 миль в час) (состояние GO).

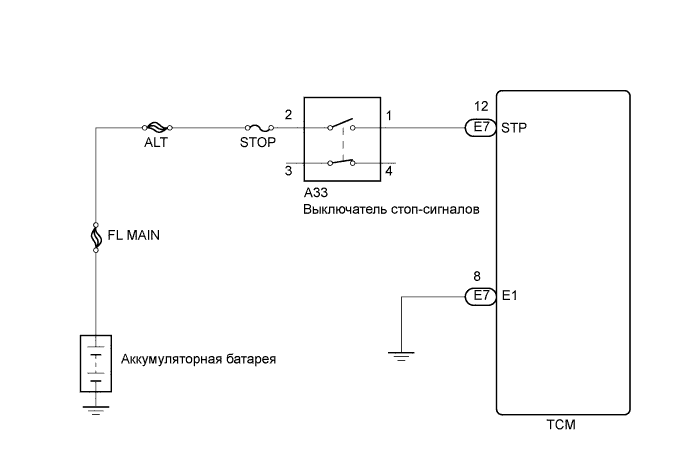

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.СЧИТАЙТЕ ДАННЫЕ В РЕЖИМЕ DATA LIST (СИГНАЛ STP) |
- УКАЗАНИЕ:
- В режиме Data List на дисплей портативного диагностического прибора можно вывести данные о состоянии переключателей, датчиков, приводов и пр. без снятия деталей с автомобиля. Такая внешняя проверка может оказаться очень полезной, поскольку позволяет выявлять нерегулярно возникающие состояния и сигналы, не нарушая монтажа деталей и электропроводки. Считывание информации в режиме Data List на первом этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику.
- ПРИМЕЧАНИЕ:
- Значения, указанные в колонке "Нормальное состояние" приведенной ниже таблицы, являются справочными. Принимая решение об исправности той или иной детали, не ориентируйтесь исключительно на них.
Выключите зажигание.
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Войдите в следующие меню: Powertrain / ECT / Data List.
В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.
- OK:
Информация на дисплее прибора
| Измеряемая величина / диапазон измерения
| Нормальное состояние
| Замечание по диагностике
|
Stop Light Switch
| Состояние выключателя стоп-сигналов / ON (ВКЛ) или OFF (ВЫКЛ)
| Педаль тормоза
- ON (ВКЛ): Нажата
- OFF (ВЫКЛ): Отпущена
| -
|
- ПРИМЕЧАНИЕ:
- Значения, указанные в колонке "Нормальное состояние" приведенной выше таблицы, являются справочными. Принимая решение об исправности той или иной детали, не ориентируйтесь исключительно на них.
OK |
|
|
|
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ |
|
2.ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ |
Проверьте установку выключателя стоп-сигналов в сборе (Нажмите здесь).
- OK:
- Выключатель стоп-сигналов установлен правильно.
| НАДЕЖНО УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ ЗАНОВО |
|
|
3.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
Проверьте выключатель стоп-сигналов в сборе (Нажмите здесь).
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ – TCM) |
Установите выключатель стоп-сигналов в сборе.
Подсоедините разъем выключателя стоп-сигналов.
Отсоедините разъем TCM.
Нажимая педаль тормоза и отпуская ее, измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
E7-12 (STP) - масса
| Педаль тормоза нажата
| 7,5–14 В
|
E7-12 (STP) - масса
| Педаль тормоза отпущена
| Менее 1 В
|

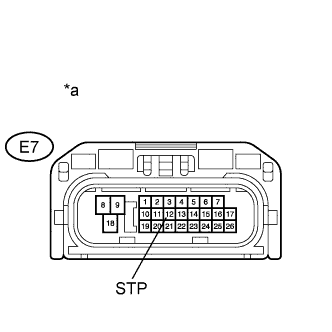

Обозначения на рисунке*a
| Вид спереди разъема со стороны жгута проводов: (к TCM)
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
