Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Сиденья. Camry ASV50 GSV50 ACV51
Переключатель Электропривода Опоры Поясницы -- Проверка |
| 1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ |
 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

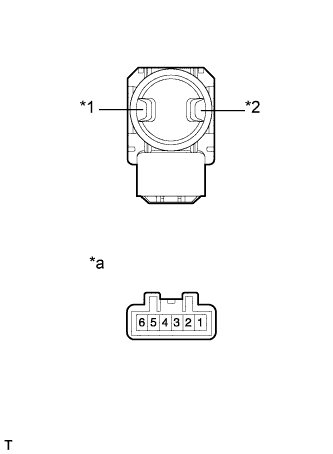

Обозначения на рисунке *1 - Переключатель фиксации (для моделей с левосторонним рулевым управлением)
- Переключатель расфиксации (для моделей с правосторонним рулевым управлением)
*2 - Переключатель расфиксации (для моделей с левосторонним рулевым управлением)
- Переключатель фиксации (для моделей с правосторонним рулевым управлением)
*a Устройство с неподсоединенным жгутом проводов
(переключатель электропривода опоры поясницы переднего сиденья)- Номинальное сопротивление:
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Положение выключателя Заданные условия 3 - 5 Удерживайте Менее 1 Ом 1 - 2 3 - 2 Выкл 1 - 2 3 - 2 Не нажат 1 - 5 Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Положение выключателя Заданные условия 1 - 5 Удерживайте Менее 1 Ом 3 - 2 1 - 2 Выкл 3 - 2 1 - 2 Не нажат 3 - 5
- Переключатель фиксации (для моделей с левосторонним рулевым управлением)
