  1. ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

Топливная Форсунка -- Проверка



1. ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		11,6 - 12,4 Ом
    Если результат не соответствует требованиям, замените топливную форсунку в сборе.


  1. Проверьте объем впрыска топлива форсунки.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Во время проверки держите топливную форсунку вдали от искры зажигания.



      Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливная форсунка проверка

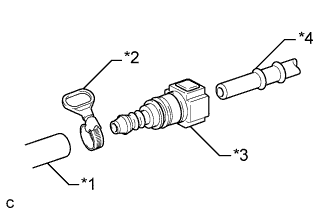

    1. Соедините SST (разъем топливопровода) с SST (шлангом) с помощью SST (шлангового хомута), а затем подсоедините их к топливопроводу (со стороны автомобиля).

      Обозначения на рисунке
      *1
      		SST
      (шланг)
      *2
      		SST
      (Ленточный хомут шланга)
      *3
      		SST
      (разъем топливопровода)
      *4
      		Топливопровод (со стороны автомобиля)
      SST
      09268-31014(09268-41500,09268-41700,95336-08070)


      2. Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливная форсунка проверка

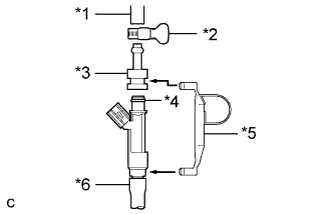

    2. Установите новое кольцевое уплотнение на топливную форсунку.

      Обозначения на рисунке
      *1
      		SST
      (шланг)
      *2
      		SST
      (Ленточный хомут шланга)
      *3
      		SST
      (переходник)
      *4
      		Кольцевое уплотнение
      *5
      		SST
      (Зажим)
      *6
      		Виниловая трубка
      SST
      09268-31014(09268-41110,09268-41300,09268-41700,95336-08070)

    3. Подсоедините SST (переходник и шланг) к топливной форсунке в сборе и зафиксируйте топливную форсунку в сборе и штуцер с помощью SST (зажима).

    4. Установите виниловую трубку на топливную форсунку в сборе.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Во избежание разбрызгивания бензина установите на форсунку подходящую виниловую трубку.


      5. Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливная форсунка проверка

    5. Свяжите вместе SST (зажим и переходник) с помощью SST (стяжной ленты), как показано на рисунке.

      Обозначения на рисунке
      *1
      		SST
      (стяжная лента)
      *2
      		SST
      (переходник)
      *3
      		SST
      (Зажим)
      SST
      09268-31014(09268-41110,09268-41300,09268-41800)

    6. Поместите форсунку в мерный цилиндр.

    7. Приведите в действие топливный насос (Нажмите здесь).



      8. Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливная форсунка проверка

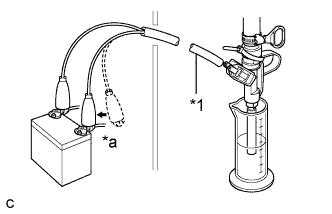

    8. На 15 с подсоедините SST (провод) к топливной форсунке в сборе и аккумуляторной батарее и измерьте объем впрыска топлива мерным цилиндром. Проверьте каждую топливную форсунку 2–3 раза.

      Обозначения на рисунке
      *1
      		SST
      (провод)
      *a
      		Подсоедините
      SST
      09842-30080
      ПРИМЕЧАНИЕ:
      Всегда включайте и выключайте напряжение со стороны аккумуляторной батареи, а не топливной форсунки.
      Номинальный объем впрыска топлива:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      Положительный вывод - масса
      		Каждые 15 секунд
      		76 - 92 куб. см (4,6 - 5,6 куб. дюйма)
      Разница между топливными форсунками:
      16 куб. см (1,0 куб. дюйма) или менее
      Если результат не соответствует требованиям, замените топливную форсунку в сборе.

  1. Проверьте, нет ли утечек топлива.

    1. Не изменяя условий проверки, отсоедините щупы SST (провода) от аккумуляторной батареи и проверьте, нет ли утечки топлива через топливную форсунку.

      Номинальная утечка топлива:
      Не более 1 капли за 12 минут
      Если утечка не соответствует заданной, замените топливную форсунку в сборе.
