Сенсорная Система Помощи При Парковке Toyota -- Проверка Работы Системы



СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МУЛЬТИИНФОРМАЦИОННОМ ДИСПЛЕЕ)


  1. Индикация обрыва цепи

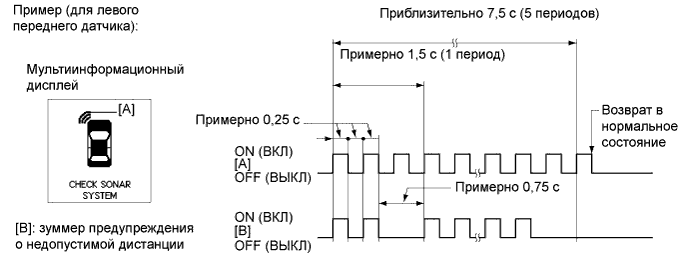

    1. Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.


      Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Сенсорная система помощи при парковке toyota проверка работы системы

      УКАЗАНИЕ:
      1. В примере показана индикация обрыва в цепи ультразвукового датчика (левого переднего).
      2. В случае обрыва в цепи датчика проверьте DTC и выполните поиск неисправностей в соответствии с порядком проверки (Нажмите здесь).


  2. Индикация обледенения

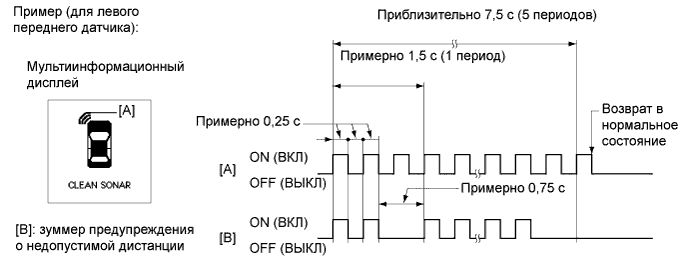

    1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.


      Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Сенсорная система помощи при парковке toyota проверка работы системы

      УКАЗАНИЕ:
      1. Показанный пример соответствует случаю, когда ультразвуковой датчик (передний левый) закрыт посторонним материалом.
      2. Если отображается сообщение "CLEAN SONAR" (датчик системы ультразвуковой локации), см. "Индикация обледенения функцией самодиагностики" в таблице признаков неисправностей и выполните соответствующую проверку (стр. Нажмите здесь).

ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ДИСПЛЕЯ

  1. Измерение дистанции распознавания:

    ПРИМЕЧАНИЕ:
    Обеспечьте неподвижность автомобиля, надежно включив стояночный тормоз.

    1. Установите замок зажигания в положение ON (ВКЛ).

    2. Переведите рычаг переключения передач в положение R для проверки ультразвуковых датчиков.

  2. Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).



  3. Перемещая шест диаметром 60 мм (2,36 дюйма) вблизи каждого датчика, определите распознаваемые дистанции датчиков.

    ПРИМЕЧАНИЕ:
    Данные дистанции рассчитаны для объекта, представляющего собой шест диаметром 60 мм (2,36 дюйма), располагающийся параллельно или перпендикулярно поверхности грунта. Распознаваемые дистанции зависят от метода измерения и типа препятствия (например, стен).
    УКАЗАНИЕ:
    Для перемещения шеста следует пригласить помощника.



    1. Ультразвуковая локация

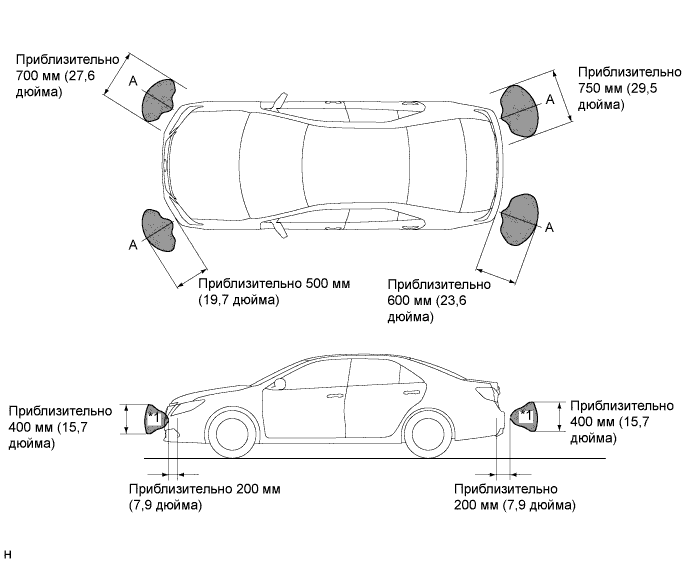

      Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Сенсорная система помощи при парковке toyota проверка работы системы


      Обозначения на рисунке
      Camry ASV50 GSV50 ACV51
      		Заштрихованная зона
      		-
      		-
      ПРИМЕЧАНИЕ:
      Заштрихованная зона распознаваемых дистанций ультразвукового датчика № 1 на виде сборку (с отметкой *1) представляет собой сечение по линиям A распознаваемых дистанций на виде сверху. Заштрихованная зона *1 не отражает весь диапазон распознаваемых дистанций на виде сбоку.


    2. Задний ультразвуковой локатор

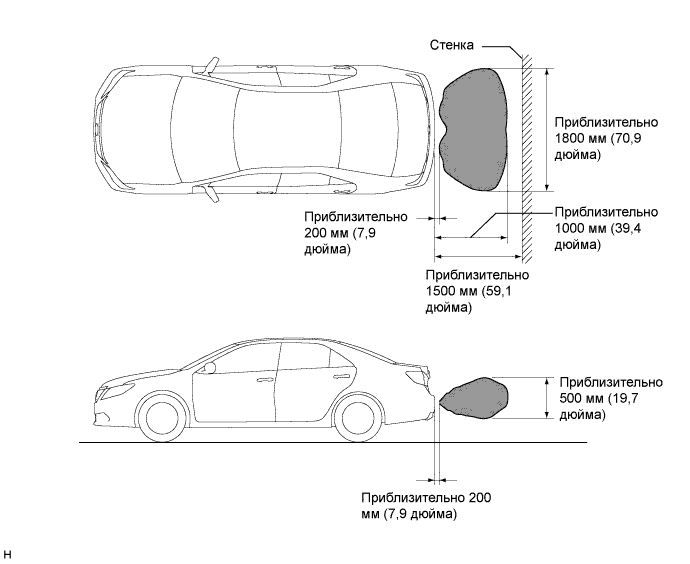

      Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Сенсорная система помощи при парковке toyota проверка работы системы


      Обозначения на рисунке
      Camry ASV50 GSV50 ACV51
      		Заштрихованная зона
      		-
      		-


  4. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (передний угловой датчик ультразвукового локатора) обнаруживают препятствие.

    Условия работы
    Замок зажигания
    		Главный выключатель системы ультразвуковой локации
    		Положение рычага переключения передач
    		Скорость автомобиля
    ON (ВКЛ)
    		On (вкл)
    		В любом положении, кроме P
    1. Менее приблизительно 13 км/час (8,1 мили в час), если скорость увеличивается
    2. Менее приблизительно 9 км/час (5,6 мили в час), если скорость уменьшается

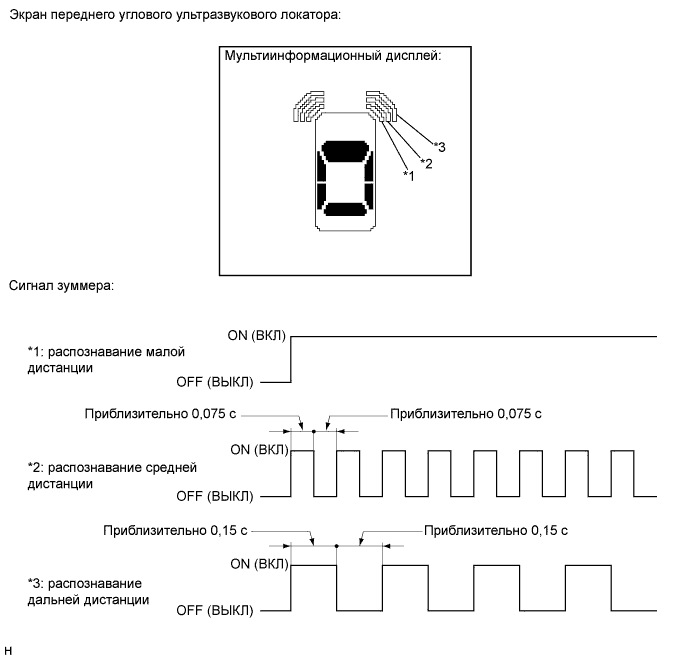

    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Сенсорная система помощи при парковке toyota проверка работы системы


    Номинальное значение / Номинальный режим:

    Мультиинформационный дисплей и зуммер
    Распознаваемая дистанция
    		Реакция на распознавание
    		Препятствие
    *1
    Распознавание малой дистанции
    В диапазоне примерно 300 +/- 30 мм (11,8 +/- 1,2 дюйма)
    		Зуммер: непрерывно подает звуковой сигнал
    Число отображаемых полос: 1 (мигание)
    		Шест диаметром 60 мм (2,36 дюйма)
    *2
    Распознавание средней дистанции
    Примерно от 300 +/- 30 до 400 +/- 40 мм (от 11,8 +/- 1,2 до 15,7 +/- 1,6 дюйма)
    		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,075 с / OFF (ВЫКЛ): 0,075 с)
    Число отображаемых полос: 2 (светятся)
    		Шест диаметром 60 мм (2,36 дюйма)
    *3
    Распознавание дальней дистанции
    От примерно 400 +/- 40 до 500 +/- 50 мм (15,7 +/- 1,6 - 19,7 +/- 2,0 дюйма)
    		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,15 с / OFF (ВЫКЛ): 0,15 с)
    Число отображаемых полос: 3 (светятся)
    		Шест диаметром 60 мм (2,36 дюйма)
    УКАЗАНИЕ:
    Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.


  5. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (задний угловой датчик ультразвукового локатора) обнаруживают препятствие.

    Условия работы
    Замок зажигания
    		Главный выключатель системы ультразвуковой локации
    		Положение рычага переключения передач
    		Скорость автомобиля
    ON (ВКЛ)
    		On (вкл)
    		R
    		-

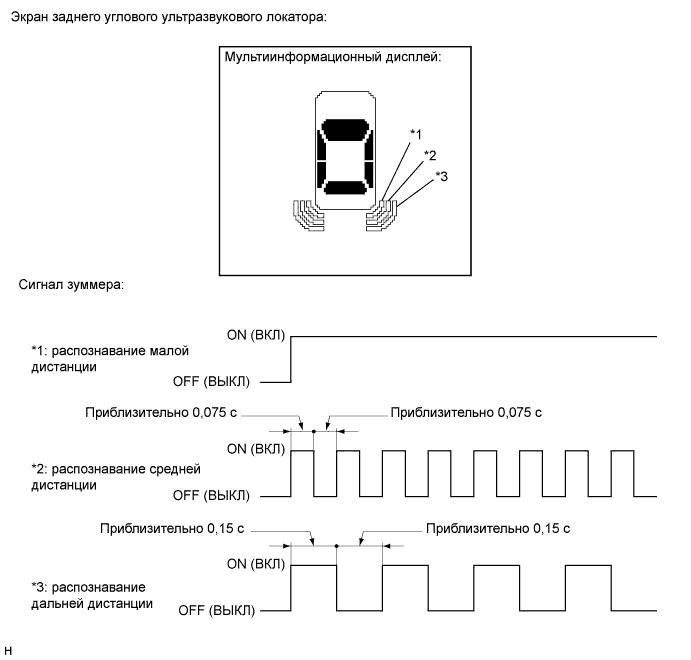

    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Сенсорная система помощи при парковке toyota проверка работы системы


    Номинальное значение / Номинальный режим:

    Мультиинформационный дисплей и зуммер
    Распознаваемая дистанция
    		Реакция на распознавание
    		Препятствие
    *1
    Распознавание малой дистанции
    В диапазоне примерно 300 +/- 30 мм (11,8 +/- 1,2 дюйма)
    		Зуммер: непрерывно подает звуковой сигнал
    Число отображаемых полос: 1 (мигание)
    		Шест диаметром 60 мм (2,36 дюйма)
    *2
    Распознавание средней дистанции
    От примерно 300 +/- 30 до 450 +/- 50 мм (11,8 +/- 1,2 - 17,7 +/- 2,0 дюйма)
    		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,075 с / OFF (ВЫКЛ): 0,075 с)
    Число отображаемых полос: 2 (светятся)
    		Шест диаметром 60 мм (2,36 дюйма)
    *3
    Распознавание дальней дистанции
    От примерно 450+/- 50 до 600 +/- 60 мм (от 17,7 +-/ 2,0 до 23,6 +/- 2,4 дюйма)
    		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,15 с / OFF (ВЫКЛ): 0,15 с)
    Число отображаемых полос: 3 (светятся)
    		Шест диаметром 60 мм (2,36 дюйма)
    УКАЗАНИЕ:
    Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.


  6. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (задний датчик ультразвукового локатора) обнаруживают препятствие.

    Условия работы
    Замок зажигания
    		Главный выключатель системы ультразвуковой локации
    		Положение рычага переключения передач
    		Скорость автомобиля
    ON (ВКЛ)
    		On (вкл)
    		R
    		-

    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Сенсорная система помощи при парковке toyota проверка работы системы

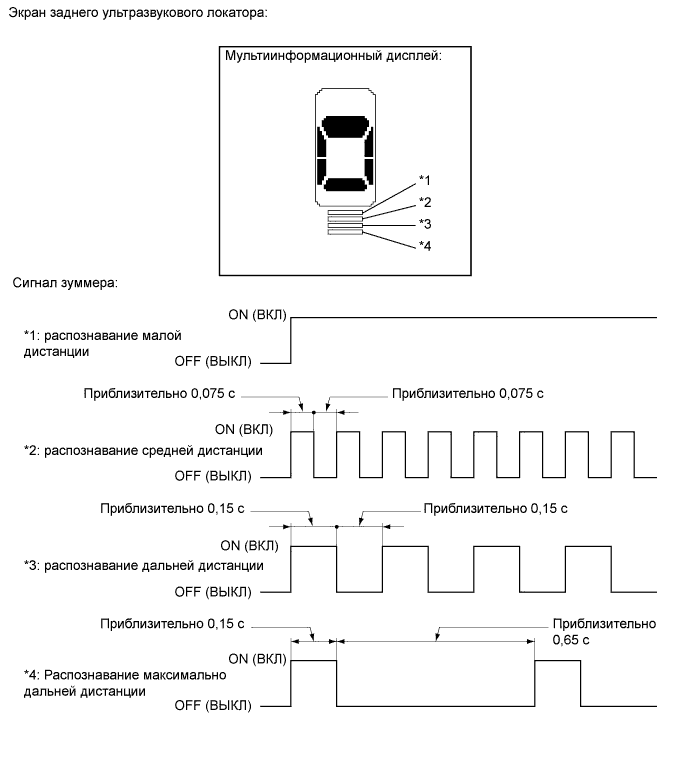

    Номинальное значение / Номинальный режим:

    Мультиинформационный дисплей и зуммер
    Распознаваемая дистанция
    		Во время регистрации
    		Препятствие
    *1
    Распознавание малой дистанции
    Примерно в пределах 350 +/- 40 мм (13,8 +/- 1,6 дюйма)
    		Зуммер: непрерывно подает звуковой сигнал
    Число отображаемых полос: 1 (мигание)
    		Шест диаметром 60 мм (2,36 дюйма)
    *2
    Распознавание средней дистанции
    От примерно 350 +/- 40 до 450 +/- 50 мм (13,8 +/- 1,6 - 17,7 +/- 2,0 дюйма)
    		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,075 с / OFF (ВЫКЛ): 0,075 с)
    Число отображаемых полос: 2 (светятся)
    		Шест диаметром 60 мм (2,36 дюйма)
    *3
    Распознавание дальней дистанции
    От примерно 450 +/- 50 до 600 +/- 60 мм (17,7 +/- 2,0 - 23,6 +/- 2,4 дюйма)
    		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,15 с / OFF (ВЫКЛ): 0,15 с)
    Число отображаемых полос: 3 (светятся)
    		Шест диаметром 60 мм (2,36 дюйма)
    *4
    Распознавание максимально дальней дистанции
    От примерно 600 +/- 60 до 1500 +/- 150 мм (23,6 +/- 2,4 - 59,1 +/- 5,9 дюйма)
    		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 0,15 с / OFF (ВЫКЛ): 0,65 с)
    Число отображаемых полос: 4 (светятся)
    		Стена
    УКАЗАНИЕ:
    Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.
