Датчик Массового Расхода Воздуха -- Проверка |
| 1. ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ |

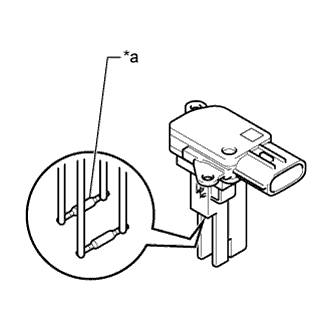

Осмотрите платиновый проволочный элемент (подогреватель) датчика массового расхода воздуха и убедитесь в отсутствии посторонних частиц, как показано на рисунке.
Обозначения на рисунке *a Платиновая нагреваемая проволока (подогреватель) - OK:
- Посторонние частицы отсутствуют.
 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

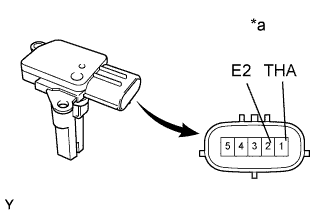

Контакты для подключения диагностического прибора Условие Заданные условия 1 (THA) - 2 (E2) -20°C (-4°F) 13,6-18,4 кОм 1 (THA) - 2 (E2) 20°C (68°F) 2,21-2,69 кОм 1 (THA) - 2 (E2) 60°C (140°F) 0,49-0,67 кОм Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(датчик масссового расхода воздуха)
 |
