СИСТЕМА КРУИЗ-КОНТРОЛЯ - Цепь контактов TC и CG


ОПИСАНИЕ

При соединении контактов TC и CG разъема DLC3 система входит в режим самодиагностики.
УКАЗАНИЕ:
Если какая-либо контрольная лампа аварийного состояния не перестает мигать, возможно, имеется короткое замыкание на массу в проводке контакта TC разъема DLC3 или в соответствующем ЭБУ.

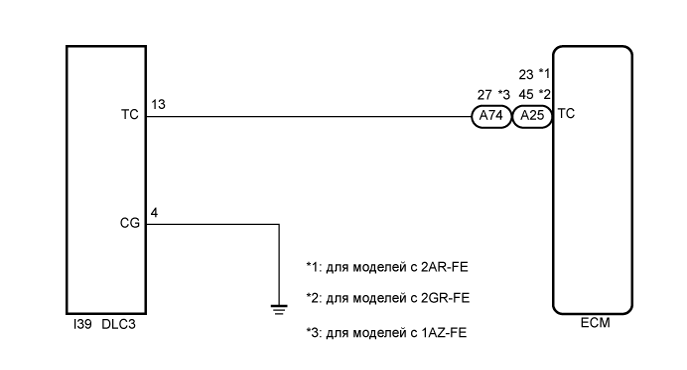

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Круиз-Контроль.Система Круиз-Контроля.Система круиз-контроля цепь контактов tc и cg


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC РАЗЪЕМА DLC3 – ECM)

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Для моделей с 2AR-FE
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A25-23 (TC) - I39-13 (TC)
    		Всегда
    		Менее 1 Ом
    Для моделей с 2GR-FE
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A25-45 (TC) - I39-13 (TC)
    		Всегда
    		Менее 1 Ом
    Для моделей с 1AZ-FE
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A74-27 (TC) - I39-13 (TC)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (DLC3 – ECM)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ CG РАЗЪЕМА DLC3 – МАССА)
Camry ASV50 GSV50 ACV51.Круиз-Контроль.Система Круиз-Контроля.Система круиз-контроля цепь контактов tc и cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I39-4 (CG) - масса
    		Всегда
    		Менее 1 Ом

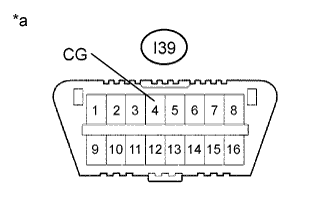

    Обозначения на рисунке
    *a
    		DLC3


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАЗЪЕМ DLC3 - МАССА)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC РАЗЪЕМА DLC3 – МАССА)
Camry ASV50 GSV50 ACV51.Круиз-Контроль.Система Круиз-Контроля.Система круиз-контроля цепь контактов tc и cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I39-13 (TC) - масса
    		Всегда
    		10 кОм или более

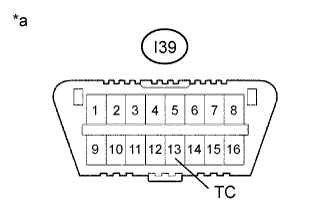

    Обозначения на рисунке
    *a
    		DLC3


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ ИЛИ КАЖДЫЙ ЭБУ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
