СИСТЕМА ЛЮКА - Люк невозможно переместить с помощью переключателя управления люком |
ОПИСАНИЕ
ЭБУ люка (приводной механизм люка в сборе) получает сигналы переключателей сдвига и наклона, когда нажимается переключатель люка, и приводит в действие встроенный электродвигатель.

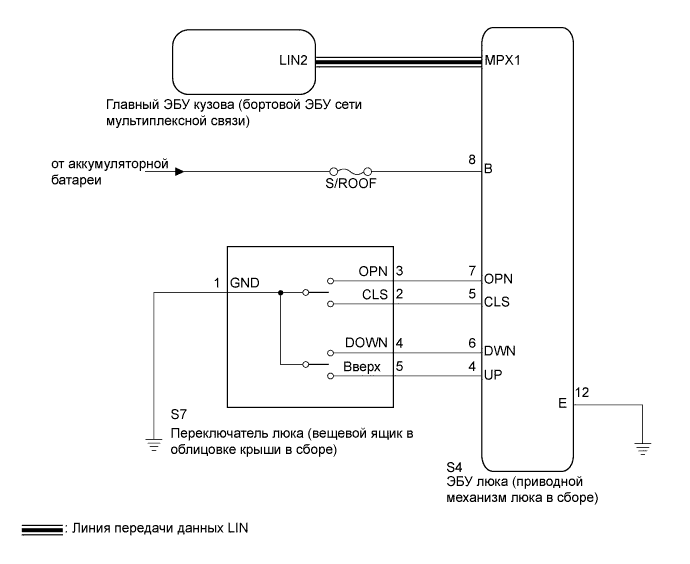

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
- В случае снятия, замены или повторной установки ЭБУ люка (приводного механизма люка в сборе) необходимо выполнить его инициализацию (Нажмите здесь).
- Для обмена данными в системе люка применяется система передачи данных LIN. Прежде всего убедитесь в отсутствии неисправностей системы передачи данных LIN. См. раздел "Процедура поиска неисправностей" (стр. Нажмите здесь).
- Если выводится код DTC ЭБУ люка (приводного механизма люка в сборе), в первую очередь выполните поиск неисправностей для DTC ЭБУ люка (приводного механизма люка в сборе).
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Войдите в следующие меню: Body / Sliding Roof / Data List.
В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.
Люк (ЭБУ люка (приводной механизм люка в сборе))Информация на дисплее прибора
| Измеряемая величина / диапазон измерения
| Нормальное состояние
| Замечание по диагностике
|
Open Switch
| Сигнал выключателя механизма открывания / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): Выключатель механизма открывания нажат
OFF (ВЫКЛ): Выключатель механизма открывания не нажат
| -
|
Close Switch
| Сигнал выключателя механизма закрывания / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): Выключатель механизма закрывания нажат
OFF (ВЫКЛ): Выключатель механизма закрывания не нажат
| -
|
Up Switch
| Сигнал электрического стеклоподъемника двери водителя / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): Переключатель UP нажат
OFF (ВЫКЛ): Переключатель UP не нажат
| -
|
Down Switch
| Сигнал электрического стеклоподъемника двери водителя / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): Переключатель DOWN нажат
OFF (ВЫКЛ): Переключатель DOWN не нажат
| -
|
- OK:
- При управлении каждым переключателем показания портативного диагностического прибора соответствуют таблице.
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЛЮКА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |
Отсоедините разъем S4 ЭБУ люка (приводного механизма люка в сборе).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
S4-8 (B) - масса
| Всегда
| 11 - 14 В
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
S4-12 (E) - масса
| Всегда
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) (Нажмите здесь) |
|
| 3.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА (ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ) |
Снимите переключатель управления люком (вещевой ящик в облицовке крыши в сборе) (Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение переключателя
| Заданные условия
|
5 (UP) - 1 (GND)
| Переключатель подъема нажат
| Менее 1 Ом
|
5 (UP) - 1 (GND)
| Переключатель подъема не нажат
| 10 кОм или более
|
4 (DOWN) - 1 (GND)
| Переключатель опускания нажат
| Менее 1 Ом
|
4 (DOWN) - 1 (GND)
| Переключатель опускания не нажат
| 10 кОм или более
|
3 (OPN) - 1 (GND)
| Выключатель механизма открывания нажат
| Менее 1 Ом
|
3 (OPN) - 1 (GND)
| Выключатель механизма открывания не нажат
| 10 кОм или более
|
2 (CLS) - 1 (GND)
| Выключатель механизма закрывания нажат
| Менее 1 Ом
|
2 (CLS) - 1 (GND)
| Выключатель механизма закрывания не нажат
| 10 кОм или более
|

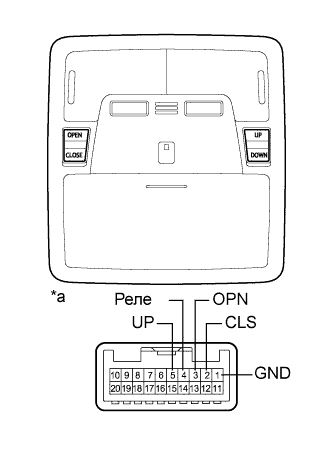

Обозначения на рисунке*a
| Устройство с отсоединенным жгутом проводов
(Переключатель люка (вещевой ящик в облицовке крыши в сборе))
|
| | ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА (ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ) (Нажмите здесь) |
|
|
| 4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЛЮКА – ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА И МАССА) |
Отсоедините разъем S7 переключателя люка (вещевой ящик в облицовке крыши в сборе).
Отсоедините разъем S4 ЭБУ люка (приводного механизма люка в сборе).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
S4-5 (CLS) - S7-2 (CLS)
| Всегда
| Менее 1 Ом
|
S4-5 (CLS) - масса
| Всегда
| 10 кОм или более
|
S4-7 (OPN) - S7-3 (OPN)
| Всегда
| Менее 1 Ом
|
S4-7 (OPN) - масса
| Всегда
| 10 кОм или более
|
S4-6 (DWN) - S7-4 (DOWN)
| Всегда
| Менее 1 Ом
|
S4-6 (DWN) - масса
| Всегда
| 10 кОм или более
|
S4-4 (UP) - S7-5 (UP)
| Всегда
| Менее 1 Ом
|
S4-4 (UP) - масса
| Всегда
| 10 кОм или более
|
S7-1 (GND) - масса
| Всегда
| Менее 1 Ом
|
S4-12 (E) - масса
| Всегда
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) (Нажмите здесь) |
|
