  1. ПРОВЕРЬТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ)

Система Люка -- Контакты Эбу



ПРОВЕРЬТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ)

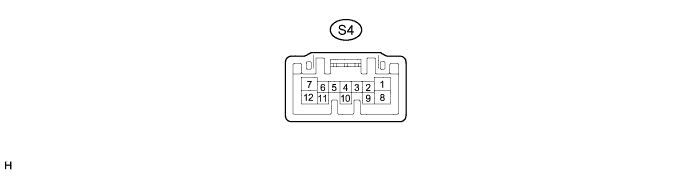

  1. Отсоедините разъем S4 ЭБУ люка (приводного механизма люка в сборе).


    Camry ASV50 GSV50 ACV51.Люк Откидной Верх.Система Люка.Система люка контакты эбу

  2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    УКАЗАНИЕ:
    Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    S4-8 (B) - S4-12 (E)
    		B - W-B
    		Питание аккумуляторной батареи
    		Всегда
    		11 – 14 В
    S4-1 (IG) - S4-12 (E)
    		GR - W-B
    		Источник питания IG
    		Зажигание выключено
    		менее 1 В
    S4-1 (IG) - S4-12 (E)
    		GR - W-B
    		Источник питания IG
    		Зажигание включено
    		11-14 В
    S4-12 (E) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

  3. Подсоедините разъем S4 ЭБУ люка (приводного механизма люка в сборе).

  4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    S4-7 (OPN) - S4-12 (E)
    		B - W-B
    		Сигнал открывания для привода люка
    		Зажигание включено, переключатель OPEN включен
    		Менее 1 В
    S4-7 (OPN) - S4-12 (E)
    		B - W-B
    		Сигнал открывания для привода люка
    		Зажигание включено, переключатель OPEN выключен
    		11 - 14 В
    S4-5 (CLS) - S4-12 (E)
    		G - W-B
    		Сигнал закрывания для привода люка
    		Зажигание включено, переключатель CLOSE включен
    		Менее 1 В
    S4-5 (CLS) - S4-12 (E)
    		G - W-B
    		Сигнал закрывания для привода люка
    		Зажигание включено, переключатель CLOSE выключен
    		11 - 14 В
    S4-4 (UP) - S4-12 (E)
    		R - W-B
    		Сигнал подъема для привода люка
    		Зажигание включено, переключатель UP включен
    		Менее 1 В
    S4-4 (UP) - S4-12 (E)
    		R - W-B
    		Сигнал подъема для привода люка
    		Зажигание включено, переключатель UP выключен
    		11 - 14 В
    S4-6 (DWN) - S4-12 (E)
    		L - W-B
    		Сигнал опускания для привода люка
    		Зажигание включено, переключатель DOWN включен
    		Менее 1 В
    S4-6 (DWN) - S4-12 (E)
    		L - W-B
    		Сигнал опускания для привода люка
    		Зажигание включено, переключатель DOWN выключен
    		11 - 14 В
    Если результат не соответствует требованиям, возможно, ЭБУ люка (приводной механизм люка в сборе) неисправен.
