Подушка безопасности занавесочного типа в сборе установка. Camry ASV50

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Временно закрепите подушку безопасности занавесочного типа с помощью 2 фиксаторов.

ПРИМЕЧАНИЕ:

1. Установку подушки безопасности занавесочного типа в сборе следует производить с помощниками, которые должны удерживать подушку для предотвращения ее изгибания.

2. При установке следите, чтобы подушка безопасности занавесочного типа не перекрутилась.

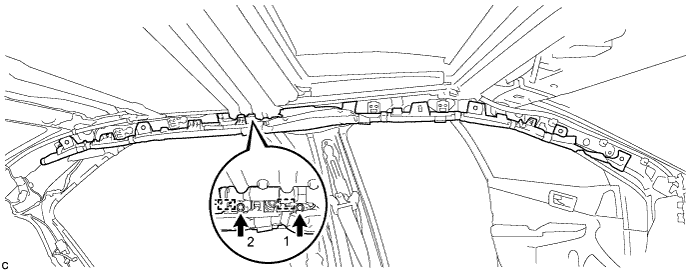

Вверните 2 новых болтов в порядке, указанном на рисунке.

Момент затяжки:

11 N*m{110 kgf*cm, 8 ft.*lbf}

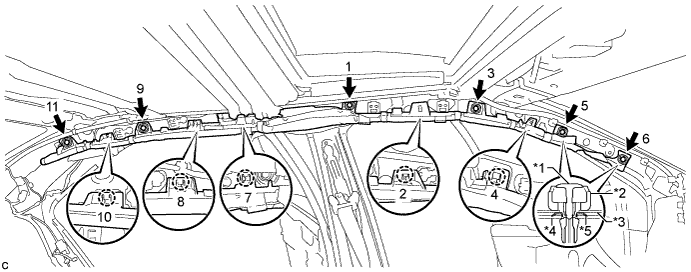

Установите подушку безопасности занавесочного типа в сборе на панель кузова и закрепите 5 захватами, 6 новыми фиксаторами и 2 новыми распорными втулками в порядке, показанном на рисунке.

Вставьте новый штифт в каждый фиксатор.

ПРИМЕЧАНИЕ:

Убедитесь, что штыри фиксаторов надежно вдавлены.

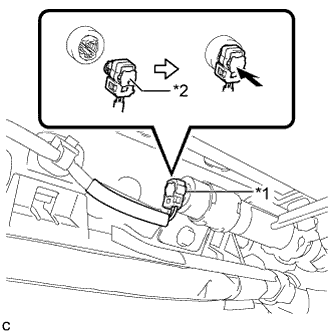

Подсоедините разъем подушки безопасности занавесочного типа.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Нажмите на стопор, чтобы закрепить разъем подушки безопасности занавесочного типа.
