Передняя подушка безопасности пассажира в сборе установка. Camry ASV50

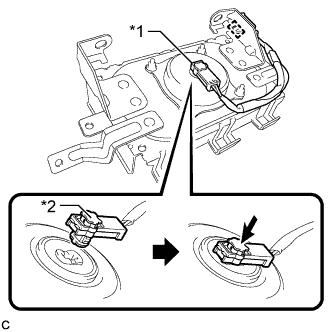

Подсоедините разъем подушки безопасности на жгуте проводов панели приборов № 2 к фронтальной подушке безопасности переднего пассажира в сборе.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Нажмите на стопор, чтобы закрепить разъем подушки безопасности на фронтальной подушке безопасности переднего пассажира в сборе.

Введите зажим в зацепление.

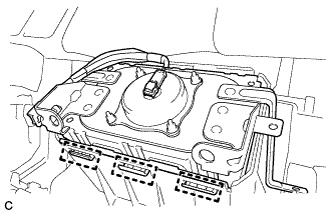

Введите в зацепление 3 крепления, как показано на рисунке.

Надавите на переднюю подушку безопасности пассажира, чтобы ввести в зацепление 3 крепления.

Установите переднюю подушку безопасности пассажира и закрепите ее 2 винтами.

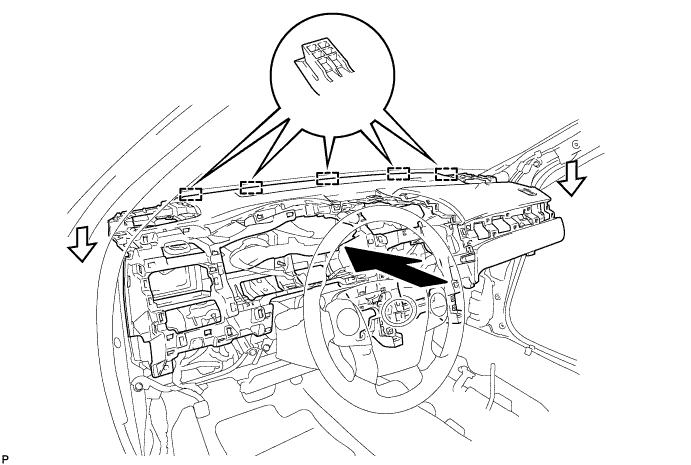

Временно установите защитную накладку панели приборов, закрепив ее 5 направляющими, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Не повредите защитную накладку панели приборов.

2. Не допускайте касания жгутами проводов соседних деталей.


Установите 2 фиксатора.

Вверните 3 болта <B> и заверните гайку <E> или <F>.

Вверните 2 болта <A> подушки безопасности пассажира.

Момент затяжки:

20 N*m{204 kgf*cm, 15 ft.*lbf}

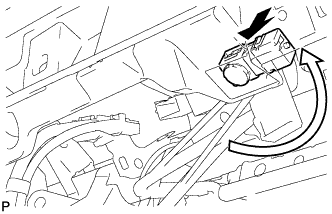

Установите лампу освещения перчаточного ящика в сборе, как показано на рисунке.

Введите в зацепление все зажимы.

Подсоедините все разъемы.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

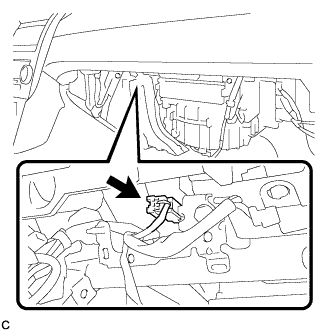

Подсоедините разъем.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
