Передняя подушка безопасности пассажира в сборе снятие с эксплуатации. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Дополнительная Система (Пассивной) Безопасности. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (если она установлена в автомобиле)

  3. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (если она не установлена в автомобиле)

Передняя Подушка Безопасности Пассажира В Сборе -- Снятие С Эксплуатации


ПРЕДОСТЕРЕЖЕНИЕ:
Перед выполнением развертывания каких-либо деталей системы SRS с целью утилизации внимательно изучите все действующие экологические нормы и правила работы с опасными материалами и обеспечьте их соблюдение. Эта операция может считаться работой с опасными материалами.


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
  1. Подушка безопасности или преднатяжитель ремня безопасности может сработать от разряда статического электричества. Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.
  2. Не допускается утилизация передней подушки безопасности пассажира в сборе с неразвернутой подушкой безопасности.
  3. Подушка безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям близлежащих зданий.
  4. При развертывании подушки безопасности всегда применяйте предназначенный для этого SST (приспособление для срабатывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При развертывании передней подушки безопасности пассажира следует находиться от нее на расстоянии не менее 10 м (32,8 фута).
  6. При развертывании передняя подушка безопасности пассажира сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
  7. Для работы с развернутой передней подушкой безопасности пассажира обязательно надевайте специальные перчатки и защитные очки.
  8. Не допускайте попадания воды на переднюю подушку безопасности пассажира в сборе после развертывания подушки безопасности.
  9. По завершении работ всегда мойте руки водой.
УКАЗАНИЕ:
При сдаче в лом автомобиля, оснащенного системой SRS, или снятии с эксплуатации передней подушки безопасности пассажира сначала разверните подушку безопасности в соответствии с описанной ниже процедурой. При обнаружении неисправностей, связанных со срабатыванием подушки безопасности, обращайтесь в Отдел технического обслуживания фирмы-дистрибьютора.


2. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (если она установлена в автомобиле)
ПРИМЕЧАНИЕ:
  1. При утилизации передней подушки безопасности пассажира не разворачивайте ее в автомобиле клиента.
  2. При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

    SST
    09082-00700

  1. См. раздел "Меры предосторожности".
    для моделей с отдельным датчиком рысканья: (Нажмите здесь).
    для моделей со встроенным датчиком рысканья: (Нажмите здесь).

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

  1. Снимите нижнюю часть панели приборов (Нажмите здесь).



  1. Отсоедините жгут проводов панели приборов № 2.

    ПРИМЕЧАНИЕ:
    При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

    1. Сдвиньте ползун для разблокировки замка и отсоедините разъем подушки безопасности.

      Обозначения на рисунке
      *a
      		Ползун


  1. Установите SST.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Убедитесь, что крепления фронтальной подушки безопасности переднего пассажира в сборе и защитной накладки панели приборов в сборе не ослаблены.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

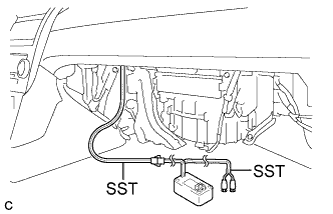

    1. Подсоедините разъем SST к жгуту проводов панели приборов № 2.

      SST
      09082-00700
      09082-00760
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка.


      2. Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

    2. Переместите SST на расстояние не менее 10 м (32,8 фута) от переднего бокового окна автомобиля.

      Обозначения на рисунке
      *1
      		Аккумуляторная батарея
      *a
      		10 м (32,8 фута) или более

    3. Жгут проводов SST должен обеспечивать достаточное расстояние до переднего бокового окна. Закройте все двери и окна автомобиля.

      ПРИМЕЧАНИЕ:
      Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

    4. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

  1. Разверните подушку безопасности.

    1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (32,8 фута) от него.

    2. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. При развертывании подушки безопасности рядом с автомобилем не должно быть людей.
      2. При развертывании передняя подушка безопасности пассажира сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
      3. Для работы с развернутой передней подушкой безопасности пассажира обязательно надевайте специальные перчатки и защитные очки.
      4. Не допускайте попадания воды на переднюю подушку безопасности пассажира в сборе после развертывания подушки безопасности.
      5. По завершении работ всегда мойте руки водой.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


3. УТИЛИЗАЦИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ (если она не установлена в автомобиле)
ПРИМЕЧАНИЕ:
При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

    SST
    09082-00700

  1. Снимите переднюю подушку безопасности пассажира в сборе (Нажмите здесь).

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. При снятии передней подушки безопасности пассажира на панели приборов работы следует начинать не ранее, чем через 90 секунд после выключения зажигания и отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи.
    2. При помещении передней подушки безопасности пассажира на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.


  1. Установите SST.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

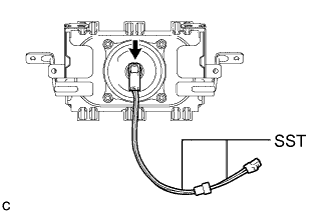

    1. После соединения следующих SST между собой подключите их к передней подушке безопасности пассажира.

      SST
      09082-00802(09082-10801,09082-40800)


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

  1. При помощи скрученного провода привяжите переднюю подушку безопасности пассажира к ненужной шине.

    Обозначения на рисунке
    *1
    		Участок жилы без изоляции
    *a
    		Диаметр провода
    Провод:
    Участок жилы без изоляции
    1,25 мм2 (0,0019 дюйма2) или более
    ПРЕДОСТЕРЕЖЕНИЕ:
    При использовании для фиксации передней подушки безопасности пассажира слишком тонкого провода или альтернативного приспособления при развертывании подушки безопасности фиксирующее приспособление может разорваться. Используйте только специальные автомобильные провода сечением не менее 1,25 мм2 (0,0019 дюйма2).
    УКАЗАНИЕ:
    Формула расчета площади поперечного сечения жилы:
    Площадь = 3,14 x (диаметр)2 разделить на 4



    1. Разместите переднюю подушку безопасности пассажира так, чтобы при развертывании усилие направлялось внутрь шины.

      Минимальный размер шины:
      Ширина:
      185 мм (7,28 дюйма)
      Внутренний диаметр:
      360 мм (1,18 фута)


      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации


      Обозначения на рисунке
      *a
      		Внутренний диаметр
      		*b
      		Ширина
      ПРЕДОСТЕРЕЖЕНИЕ:
      1. Провода должны быть плотно натянуты. Если намотать провода слабо, во время развертывания передняя подушка безопасности пассажира может оторваться.
      2. Всегда привязывайте переднюю подушку безопасности пассажира с обращенной внутрь шины стороной развертывания.
      ПРИМЕЧАНИЕ:
      Поскольку при развертывании подушки безопасности шина может быть повреждена, используйте ненужную шину.


  1. Установите шины.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

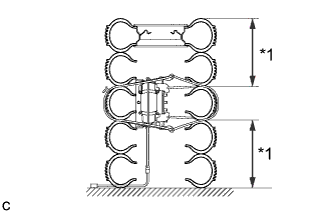

    1. Под шину, к которой привязана передняя подушка безопасности пассажира, подложите, как минимум, 2 шины.

      Обозначения на рисунке
      *1
      		Шины (2 или более)
      ПРИМЕЧАНИЕ:
      Не размещайте разъем SST под шиной, так как это может привести к его повреждению.

    2. На шину, к которой привязана передняя подушка безопасности пассажира, положите, как минимум, 2 шины. В верхней шине должен быть установлен диск.



      3. Camry ASV50 GSV50 ACV51

    3. Свяжите шины друг с другом с помощью 2 проводов.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Провода должны быть плотно натянуты. Слабина проводов приводит к расцеплению шин при развертывании подушки безопасности.


  1. Установите SST.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Передняя подушка безопасности пассажира в сборе снятие с эксплуатации

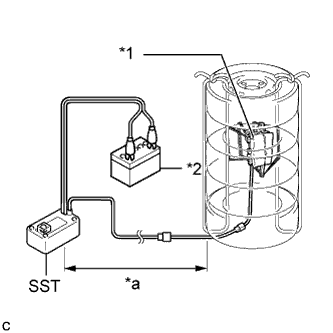

    1. Подсоедините разъем SST.

      Обозначения на рисунке
      *1
      		Фронтальная подушка безопасности переднего пассажира в сборе
      *2
      		Аккумуляторная батарея
      *a
      		10 м (32,8 фута) или более
      SST
      09082-00700
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, обеспечьте небольшое провисание жгута проводов SST внутри покрышки

    2. Переместите SST на расстояние не менее 10 м (32,8 фута) от подушки безопасности, привязанной к шине.

  1. Разверните подушку безопасности.

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    2. Проверьте, чтобы никто не находился в радиусе 10 м (32,8 фута) от шины, к которой привязана передняя подушка безопасности пассажира.

    3. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      При развертывании подушки безопасности рядом с ней не должно быть людей.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.

  1. Утилизируйте переднюю подушку безопасности пассажира.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. При развертывании передняя подушка безопасности пассажира сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
    2. Для работы с развернутой передней подушкой безопасности пассажира обязательно надевайте специальные перчатки и защитные очки.
    3. Не допускайте попадания воды на переднюю подушку безопасности пассажира в сборе после развертывания подушки безопасности.
    4. По завершении работ всегда мойте руки водой.

    1. Снимите переднюю подушку безопасности пассажира с шины.

    2. Уложите переднюю подушку безопасности пассажира в полиэтиленовый пакет, надежно завяжите его и утилизируйте в соответствии с местными нормами.
